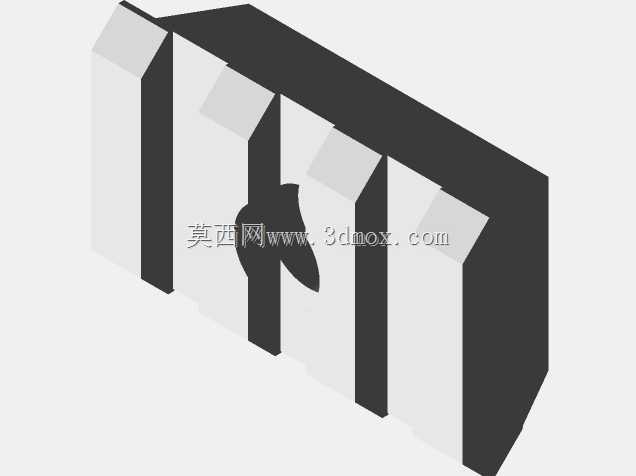

MT转Picatinny导轨旋转连接支架结构

　　在战术附件适配、户外装备测试、通讯设备拓展安装的实际场景中，不同规格导轨之间的转接一直是结构设计里容易被忽略但直接影响使用体验的环节。这款转接支架的核心用途，是实现MT规格滑道与Picatinny导轨之间的旋转连接，解决两类导轨接口不通用、附件安装后角度无法调整的实际问题，尤其适配产品测试阶段通气头盔等装备的附件拓展安装需求。

　　从功能特性来看，该支架采用分体式卡接结构设计，一侧匹配MT滑道的卡槽轮廓，可直接滑入对应导轨完成快速定位，另一侧设置标准Picatinny导轨卡爪结构，能够兼容市面上绝大多数符合Picatinny规格的战术附件、通讯外设、照明模块。中间的旋转连接结构预留了阻尼调节空间，安装完成后可根据实际使用需求调整附件的俯仰角度，调整到位后可通过紧固件锁止，避免使用过程中出现角度偏移。

　　设计过程中优先考虑了3D打印工艺的成型可行性，针对FDM打印常见的层间结合力不足、尺寸公差偏大的问题，对卡接配合面做了0.2mm的预留打磨余量，实际装配时仅需对摩擦配合面做轻度打磨即可实现顺畅装配，无需额外的精密机加工工序。紧固件选用通用的M4×12规格按钮头螺栓，属于市面上极易采购的标准件，无需定制特殊规格紧固件，后期维护更换成本极低。

　　安装边界方面，支架整体轮廓紧凑，卡入MT滑道后突出导轨表面的高度控制在15mm以内，不会额外增加过多的安装高度，避免附件安装后出现重心过高的问题。旋转结构的可调角度范围覆盖±45°，能够满足绝大多数使用场景下的角度调整需求，卡爪的夹持行程经过反复校核，锁紧后可承受常规户外使用、设备测试过程中的振动冲击，不会出现附件松脱滑落的情况。

　　在结构细节处理上，所有棱角位置都做了R1.5的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也能防止安装使用过程中锐边划伤操作人员或装备表面。卡槽内部设置了定位凸点，滑入MT滑道到位后会发出明显的卡位反馈，无需额外测量即可确认安装到位，降低现场装配的操作门槛。
