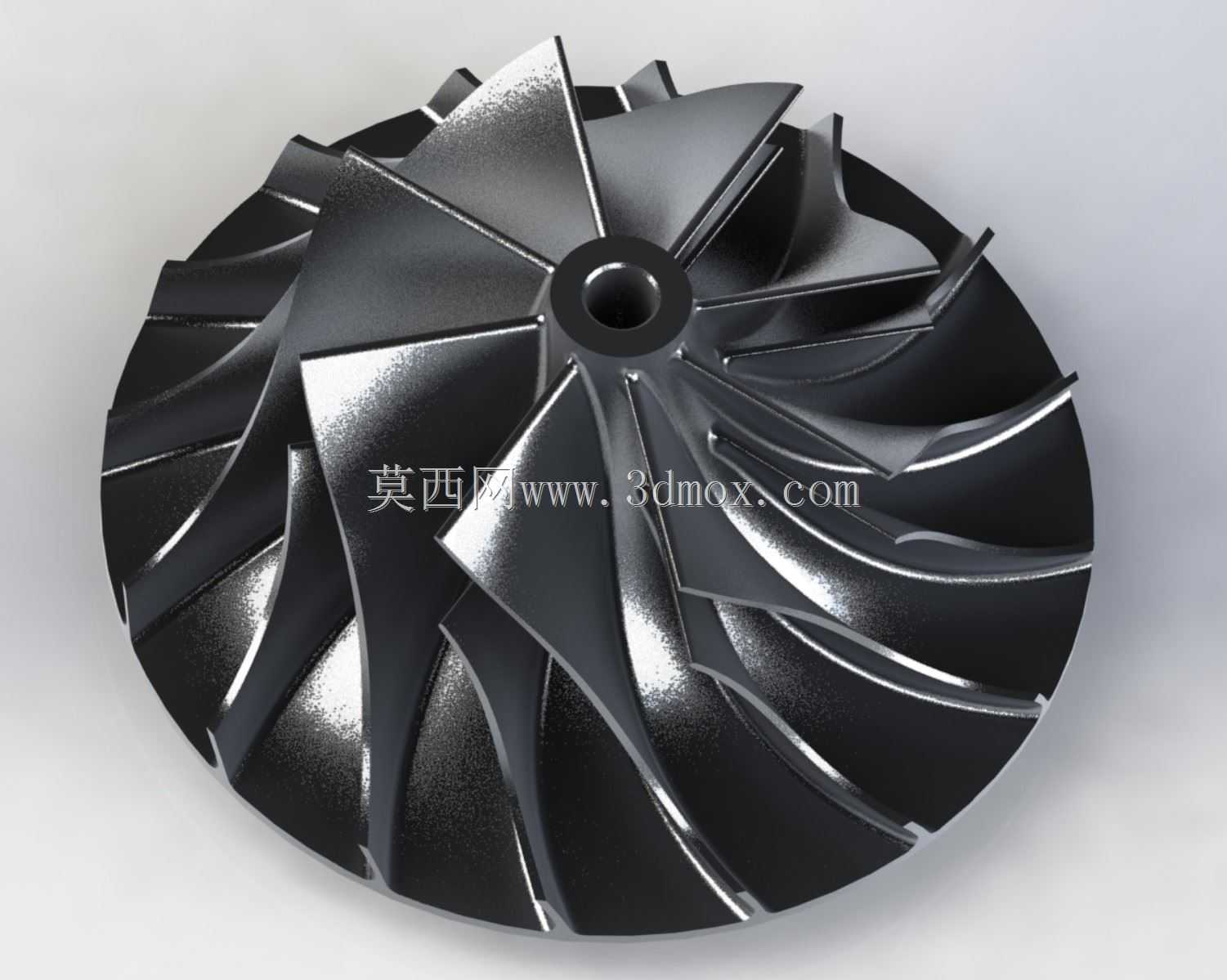

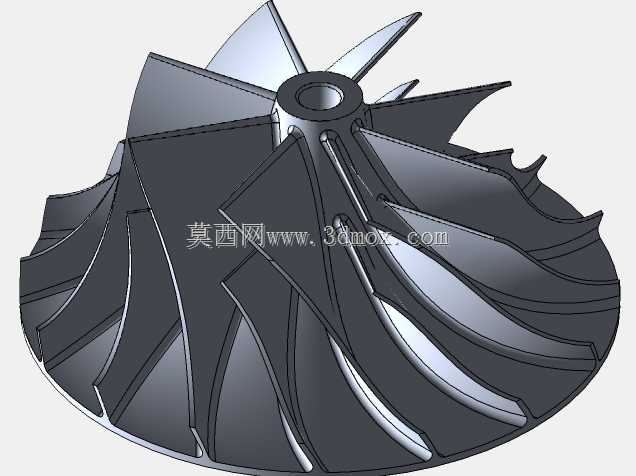

8英寸径流式离心压缩机三元叶轮结构

　　这款叶轮为径流式离心压缩机核心做功部件，适配8英寸级通流规格的压气机整机，目前广泛配套在中小功率涡轮增压内燃机、工业无油空压机、车载燃料电池空气供给系统、小型燃气轮机等需要高压比气源输出的设备场景中，承担着将输入轴功转化为气体压力能的核心作用。从实际运行逻辑来看，叶轮随主轴高速旋转时，会通过叶片流道对进入叶轮中心的气体做功，依靠离心效应将气体沿径向甩出，在扩压段进一步将动能转化为压力能，最终输出满足压力、流量要求的压缩气体，其气动设计水平直接决定整台压气机的效率、压比与稳定工作范围。设计层面采用了三元扭曲叶片构型，叶片沿叶高方向存在连续的型面扭转，兼顾了不同叶高处的气流进口角匹配，能有效降低叶轮进口处的气流冲击损失，

　　减少叶道内的气流分离，拓宽压气机的喘振裕度；叶片前缘做了小圆角修型处理，可降低来流扰动下的流动损失，叶片尾缘厚度按气动要求做了减薄设计，减少尾迹涡流带来的能量损耗。叶轮中心设置的安装孔与配套主轴采用过盈配合加键连接的结构，可传递额定转速下的扭矩，安装孔端面的垂直度公差控制在0.02mm以内，保证高速旋转时的动平衡精度，避免运行中出现异常振动。从安装边界来看，叶轮出口直径为8英寸，轴向安装尺寸需匹配主轴轴伸长度与蜗壳的轴向装配间隙，装配时需保证叶轮出口与扩压器的径向间隙在设计值范围内，间隙过大会导致漏气损失降低效率，间隙过小则可能在热态运行时出现碰磨故障。叶轮的叶片数量经过气动优化，在保证流道通流能力的同时，兼顾了结构强度，

　　叶片与轮盘的连接处做了大圆角过渡，降低高速旋转时的应力集中系数，可满足额定工况下长期高速旋转的强度要求，适配的运行转速区间覆盖了多数中小功率离心压气机的工作转速范围，可直接用于同规格压气机的改型设计、性能仿真验证，也可作为教学场景中三元叶轮结构认知、流体机械课程设计的参考样件。
