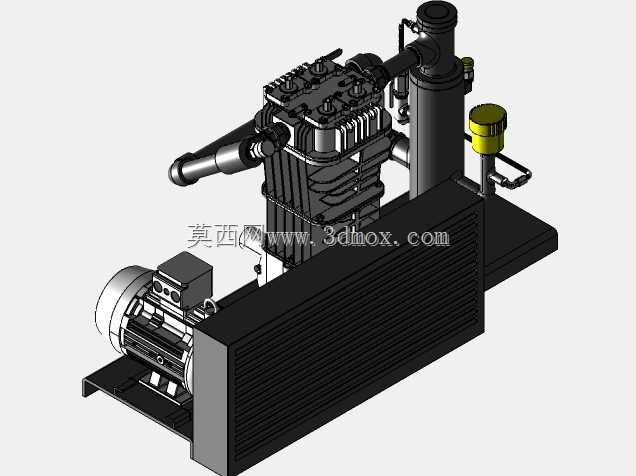

工业级往复式压缩机组结构设计方案

　　在工业气动系统搭建、化工介质输送、制冷循环回路等场景中，往复式压缩机是提供稳定高压气源的核心动力设备，其依靠活塞在气缸内的往复运动改变腔室容积，完成吸气、压缩、排气的连续工作过程，相比离心式压缩设备，往复式结构在中高压工况下的压缩效率更稳定，排气压力波动可控，适配小流量高压力的气源需求场景。从设计逻辑来看，这套结构优先保障运动部件的同轴度与动平衡，曲轴组件采用整体式锻造结构设计，连杆大头采用剖分式轴瓦结构，方便后期检修维护时的拆装调整，活塞环采用填充聚四氟乙烯材质，兼顾密封性能与耐磨特性，减少气缸内壁的磨损量，延长整机无故障运行周期。安装边界方面，整机底座采用一体化铸铁铸造结构，预留的地脚螺栓孔位间距符合通用工业压缩机安装规范，

　　进排气接口采用标准法兰连接形式，可直接对接不同管径的工业管路，无需额外制作转换接头，设备整体重心落在底座几何中心区域，运行时的振动幅度控制在工业设备允许范围内，可直接安装在常规硬化地面，无需额外制作重型减震基础。功能特性上，该结构设置了独立的进排气阀组，阀片采用高强度不锈钢材质，可承受高频次的启闭冲击，气缸外壁设置了散热翅片结构，自然风冷工况下即可将压缩过程产生的热量及时导出，避免缸内温度过高导致的润滑失效问题，曲轴箱内部设置了飞溅润滑结构，无需额外配置强制润滑油泵，简化了整机的辅助系统配置。实际应用中，这类结构可适配空气、惰性气体等多种介质的压缩需求，通过调整气缸直径与活塞行程参数，可灵活调整排气压力与排气量，

　　匹配不同工况的气源参数要求，建模过程中对所有运动部件的干涉情况做了全行程校验，活塞到达上止点时的余隙容积控制在合理区间，既避免活塞碰撞气缸盖，又保障压缩效率处于最优水平，各连接部位的密封槽尺寸均按标准密封件规格设计，装配时可直接选用标准密封圈，降低加工与采购成本。
