模块化多孔U形焊接工装平台结构设计

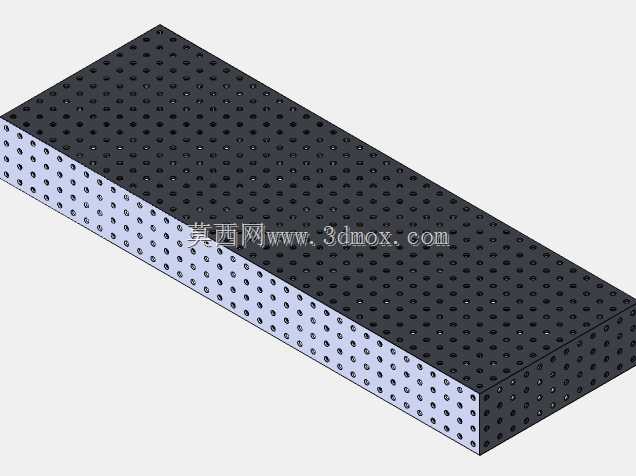

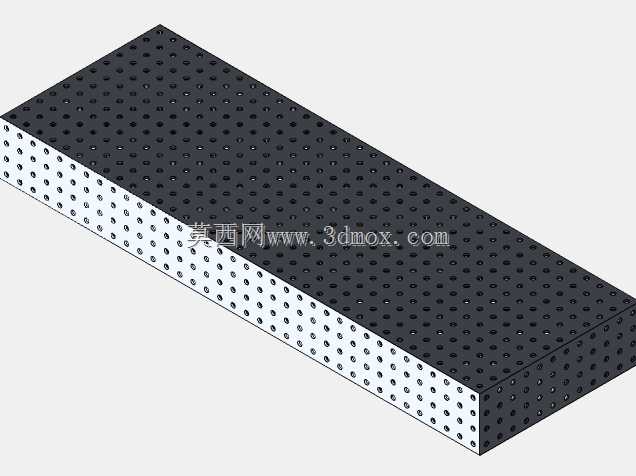

　　在金属结构件焊接加工场景中，工装定位的精度与装夹效率直接决定了焊件的成型质量与生产节拍，这类带阵列孔系的U形焊接平台，正是针对中小批量多品种焊接作业开发的基础工装载体。不同于传统固定式焊接台，该平台采用三面密布等径定位孔的结构设计，顶面、两个相邻侧面的孔位保持统一的孔距公差，孔系轴线分别垂直于各自所在平面，可实现夹具在三个维度的快速定位安装，无需额外划线找正，大幅缩短不同焊件切换时的工装调整时间。从设计逻辑来看，平台主体采用厚钢板拼接的箱型结构，内部设置有加强筋格，既保证了整体刚性，避免大吨位焊件压载或焊接热影响下产生形变，又控制了整体自重，便于车间内的移位与布局调整。三面贯通的孔系采用标准化孔径设计，可适配通用的快速锁紧销、

　　角度支座、压紧夹具等标准工装附件，无论是框架类焊件的直角定位，还是异形管件的多角度支撑，都能通过不同附件的组合快速搭建适配的装夹方案，无需针对单一焊件制作专用焊接工装，尤其适合非标金属件加工、样机试制、小型钢结构生产等场景使用。平台的安装边界设计充分考虑了车间落地使用的需求，底面预留有调平脚座的安装位置，可根据车间地面的平整度调整平台水平度，保证定位基准的准确性；侧面的孔系同时可作为扩展接口，能够将多块同规格平台拼接组合，拓展工作台的有效作业面，满足超长、超宽结构件的焊接装夹需求。在实际使用过程中，平台的多孔结构同时具备排渣功能，焊接产生的焊渣、飞溅可通过孔位落入平台下方的收集区域，避免焊渣堆积在工作台面影响焊件定位精度，

　　日常清理维护也更为便捷。平台的U形结构设计规避了传统四面围合式焊接台的操作干涉问题，操作人员可从三个开放面靠近焊接工位，在进行长杆件焊接、环形焊缝焊接时，操作空间更为充裕，减少工装对焊枪走位的遮挡，降低焊接作业的操作难度。孔系的加工精度控制在合理公差范围内，既保证了定位销插拔顺畅，又能控制定位间隙在焊接工艺允许的误差范围内，确保批量焊件的尺寸一致性。这类平台在五金加工、设备机架制作、维修车间焊接作业中都有广泛应用，作为基础工装载体，其模块化的设计思路能够适配绝大多数常规焊接作业的装夹需求，减少专用工装的制作成本与存储占用，提升焊接作业的整体效率。
