模块化多孔U形焊接工装平台结构

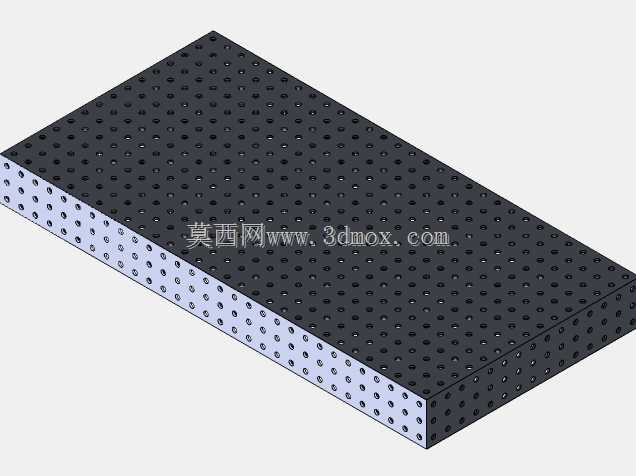

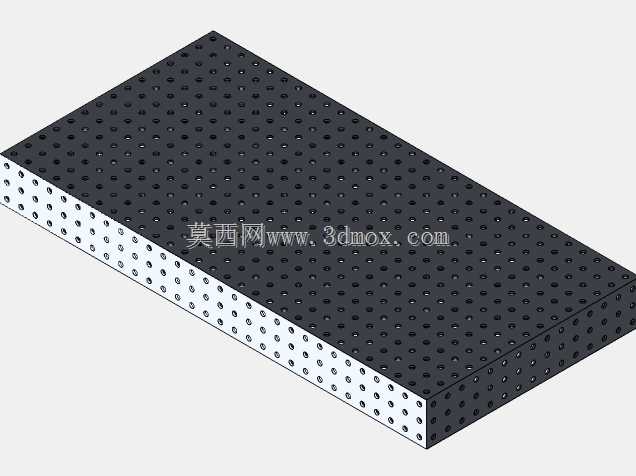

　　在金属结构件焊接加工场景中，工装定位的精度直接决定了焊后工件的形位公差，这类带阵列孔的U形焊接平台，是中小批量钣金件、型材框架焊接作业里的核心定位基准载体。不同于传统铸铁焊接平台需要后期加装T型槽、反复打磨修平的繁琐流程，这款平台在结构设计阶段就将定位孔阵列做了全域布局，顶面与相邻两个侧面都布满等间距的标准定位孔，孔位公差控制在可以直接插入快速定位销的等级，作业时不需要额外划线找正，只要搭配对应的快速夹钳、定位角尺、支撑垫块，就能在几分钟内完成不同规格工件的装夹定位，大幅缩短单件焊接的准备周期。从结构设计逻辑来看，平台采用厚钢板拼接的U形箱式结构，侧壁的孔阵并非单纯的装饰或者减重设计，而是可以实现侧面装夹，针对L形、

　　框形这类需要双侧定位的工件，能直接在侧壁安装定位件，避免传统平台只能顶面装夹带来的悬空变形问题；箱式内部的加强筋布局经过受力校核，在满负载装夹、承受焊接敲击应力的情况下，台面平面度不会出现超差偏移，长期使用也不需要频繁重新校准台面精度。实际生产场景里，这类平台适配的作业范围很广，小到设备支架、钣金护罩的拼焊，大到小型设备框架、工装治具本体的组焊，都可以通过搭配不同的定位附件实现快速装夹，不需要针对每一款工件制作专用焊接工装，对于多品种小批量的机加工车间、钣金加工厂来说，能省下大量专用工装的制作成本与存放空间。平台的安装边界设计也做了充分考虑，底部预留了标准的调平脚安装孔位，可以直接配合可调脚杯在车间地面完成调平，

　　不需要额外做混凝土基础预埋，搬迁移位时只要重新调平就能快速恢复使用精度；台面的孔距采用通用的工业标准间距，和市面上主流的焊接工装附件完全兼容，用户后续拓展附件不需要单独定制，能直接采购标准件完成功能升级。在焊接作业过程中，平台的多孔结构还能起到散热、排渣的作用，焊接产生的焊渣可以直接通过孔位落到平台下方的接渣盘，不会在台面积攒影响定位精度，表面做的耐磨耐焊渣处理，能避免焊接飞溅粘连在台面上，日常清理只需要用毛刷扫过就能完成维护，相比传统平面平台的清理效率提升不少。针对容易出现焊接变形的薄壁工件，还可以利用平台的多点位定位，在工件的多个受力点设置支撑与夹压，抵消焊接过程中的热变形应力，保证焊后工件的平面度与角度公差符合图纸要求，减少后续校形的工作量。
