Stratasys设备多通气体分流接头结构

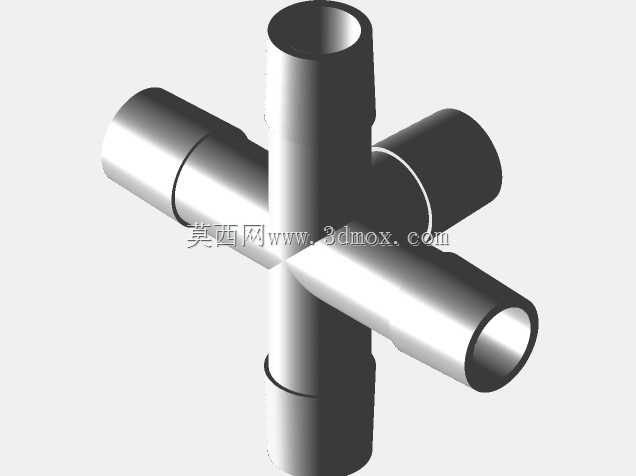

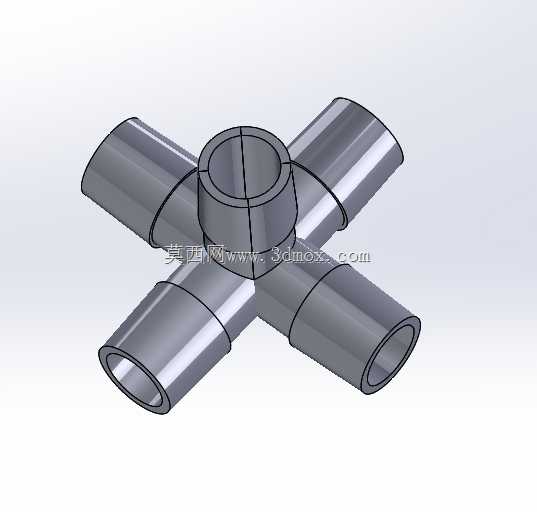

　　该接头主要面向Stratasys系列3D打印设备的气路改造、多工位供气拓展场景设计，可实现单路进气向四路独立气路的分流输送，解决原有设备单出气口无法同时为多个打印工位、辅助气路模块供气的痛点，在实验室多材料并行打印、小型打印集群集中供气的场景中，能够减少外接管路的冗余排布，降低气路弯折、接头过多带来的漏气风险。设计阶段优先考虑了3D打印工艺的成型可行性，整体采用等径十字交叉的中空结构，中心交汇腔体做了圆弧过渡处理，避免气流转折时产生过大的压损，同时减少打印过程中支撑材料的生成，无需复杂的后处理工序即可完成内腔清理。接头的内径设定为16mm，外径为20mm，管壁厚度均匀控制在2mm，既保证了管路连接时的结构强度，

　　避免插拔气管时出现管壁开裂的问题，也适配市面常见的对应规格快插气管接头，无需额外定制转接件即可完成装配。四个外接接口的端面均做了微小的倒角处理，方便气管插入时的导向，同时减少接口边缘的毛刺对气管外壁的划伤，延长密封件的使用寿命。中心交汇段的高度略高于外接管路，既预留了足够的气流缓冲空间，避免四路气流同时导通时产生紊流影响供气稳定性，也让整体结构的受力分布更均匀，在长期带压工作的状态下，不会因为应力集中在交汇位置出现开裂泄漏。该结构采用MED610材料完成打印验证，成型后的尺寸精度满足气路密封的公差要求，可直接投入气路系统使用，适合用于小批量定制化的气路改造项目，无需开模即可快速完成加工，大幅缩短设备改造的交付周期。在安装边界上，该接头的十字对称结构让安装方向不受限制，可根据设备内部的管路走向灵活调整固定角度，外接管路的延伸方向相互垂直，能够充分利用设备内部的狭小空间，不会和周边的走线、其他结构件产生干涉。
