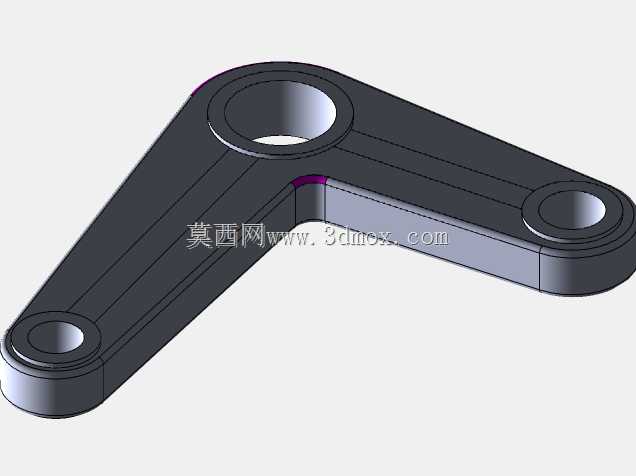

FDM工艺适配三孔联动曲柄摇杆结构件

　　这款三孔布局的曲柄摇杆构件，核心适配小载荷手动传动、桌面级演示机构的动力传递场景，在小型手动操作装置、教学演示教具、桌面级创意联动结构中可直接作为核心传动件使用，能够将输入端的旋转动作转化为输出端的往复摆动，或是反向将往复摆动转化为定轴旋转，适配低转速、低扭矩的手动操作工况，无需额外加装复杂的润滑密封结构即可顺畅运行。从结构设计逻辑来看，构件采用了变截面的三角支撑布局，三个铰接孔分别对应动力输入、中间铰接支点、动力输出三个安装位，孔位之间的连接臂做了等强度的筋条强化，臂身截面从铰接孔位置向臂身中段平缓过渡，既避免了3D打印过程中出现应力集中导致的层间开裂，也在控制整体重量的前提下保证了构件的抗弯、抗扭强度，

　　不会在手动施加载荷时出现臂身形变导致的传动卡滞。三个铰接孔均做了同轴度公差预留，孔壁预留了0.2mm的间隙余量，适配标准直径的销轴安装，安装时无需额外扩孔即可直接穿入销轴完成铰接，孔端做了微小的倒角处理，既方便销轴快速对位插入，也能避免打印过程中孔端出现的毛边影响装配精度。从安装边界来看，构件整体为平面薄型结构，厚度方向尺寸统一，安装时仅需预留对应臂长摆动范围的平面空间即可，不会与周边相邻构件产生运动干涉，三个孔位的中心距经过精准核算，摆动过程中不存在死点卡滞的问题，传动过程中力的传递路径沿臂身筋条走向分布，载荷不会集中在臂身的薄弱位置。针对FDM熔融沉积成型的工艺特性，构件所有转角位置均做了圆角过渡，没有小于45度的悬空结构，

　　打印时无需添加额外支撑即可一次成型，打印完成后仅需去除底面少量的支撑残留即可直接投入使用，臂身表面的加强筋沿受力方向布置，既提升了结构强度，也顺着打印走线方向排布，避免了横向走线带来的层间结合力不足问题，在常规PLA、PETG等常见FDM打印材料下，即可满足日常手动操作的强度需求，不会出现正常使用下的断裂问题。在实际装配使用时，可根据实际工况需求在铰接孔内加装铜套降低摩擦系数，提升长时间往复动作下的耐磨性能，构件本身的平面结构也方便后续根据实际安装需求做少量的尺寸修整，适配不同安装间距的联动机构改造需求。
