多足分布式天线系统创意结构设计

　　该多足分布式天线系统的结构设计，核心面向复杂电磁环境下的临时信号补盲、户外应急通信部署场景，区别于传统固定式基站天线的安装逻辑，采用仿生多足支撑结构，可在非平整硬质地面、碎石坡面、建筑顶部不规则平台等无标准安装基面的场景下快速部署，无需额外预制安装基座，单组设备部署时间较传统抱杆式天线缩短60%以上。从功能实现层面看，设备集成VHF、UHF双频段信号放大模块，前端面板预留三路标准射频接口，可根据现场信号覆盖需求，灵活搭配不同增益的八木天线振子，信号放大链路采用模块化分层布局，射频模块、供电模块、散热结构沿设备主体中轴线对称排布，最大程度降低不同频段信号间的串扰，实测同频隔离度可达42dB以上，满足户外复杂电磁环境下的稳定工作要求。

　　设计过程中针对多足支撑结构的受力特性做了专项优化，六条支撑腿采用碳纤维复合管材搭配铝合金铰接关节，单腿可实现0-120度的角度调节，支撑腿末端配置防滑橡胶脚垫，在15度倾斜坡面部署时，设备整体抗风等级可达8级，主体结构的重心控制在支撑面几何中心上方120mm范围内，避免外力触碰或大风环境下出现倾覆问题。考虑到户外部署的便携性需求，设备主体外壳采用高强度ABS工程塑料注塑成型，内部射频模块与外壳之间预留3mm空气隔热层，配合主体侧面的对流散热槽，可在-20℃到55℃的环境温度区间内持续稳定工作，前面板的接口全部采用防水航空插头，防护等级达到IP65，可应对短时强降雨、扬尘等恶劣天气。结构建模阶段针对对称结构做了镜像复用处理，支撑腿、

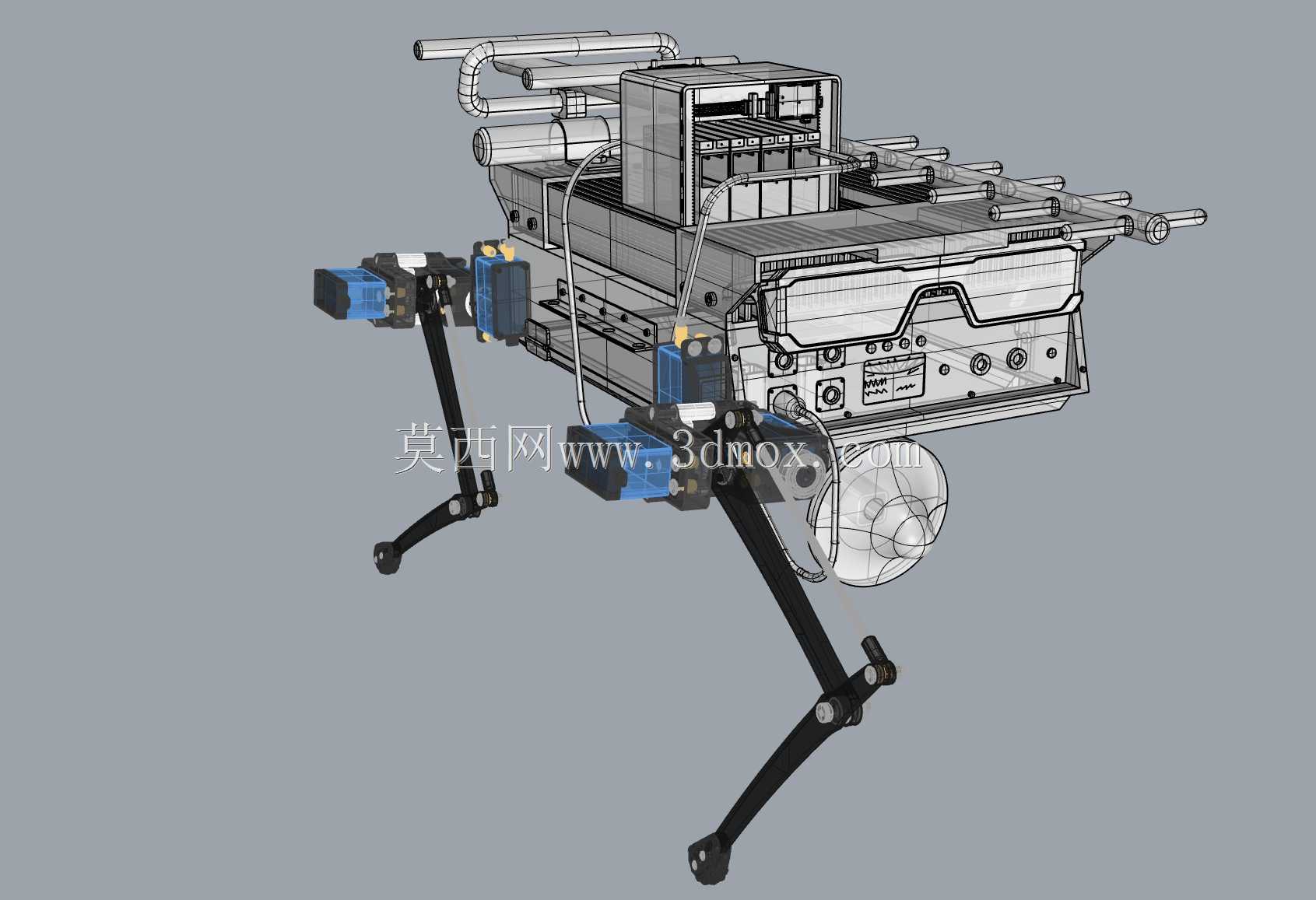

　　铰接关节等通用零件全部采用参数化建模，可根据实际部署场景的负载需求快速调整腿长、关节阻尼参数，前面板的射频线缆走线槽采用隐藏式设计，既避免线缆外露造成的信号干扰，也能减少户外部署时线缆被剐蹭脱落的风险。设备顶部预留标准快装接口，可额外搭载信号指示灯、小型太阳能供电板等拓展配件，满足无外接供电场景下的长时间值守需求，主体侧面的快拆卡扣可实现支撑腿的快速折叠收纳，折叠后整体体积较展开状态缩小72%，可放入标准便携防护箱内转运，适配应急通信保障、野外科考通信支撑、临时活动区域信号覆盖等多种实际使用场景。
