PlayingStation 5-Raspberry Pi案例

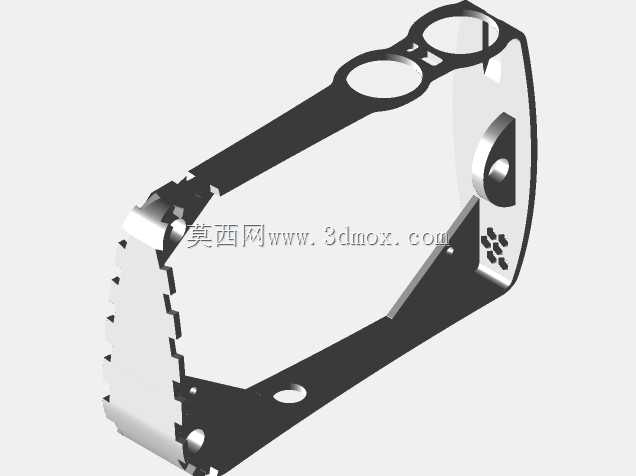

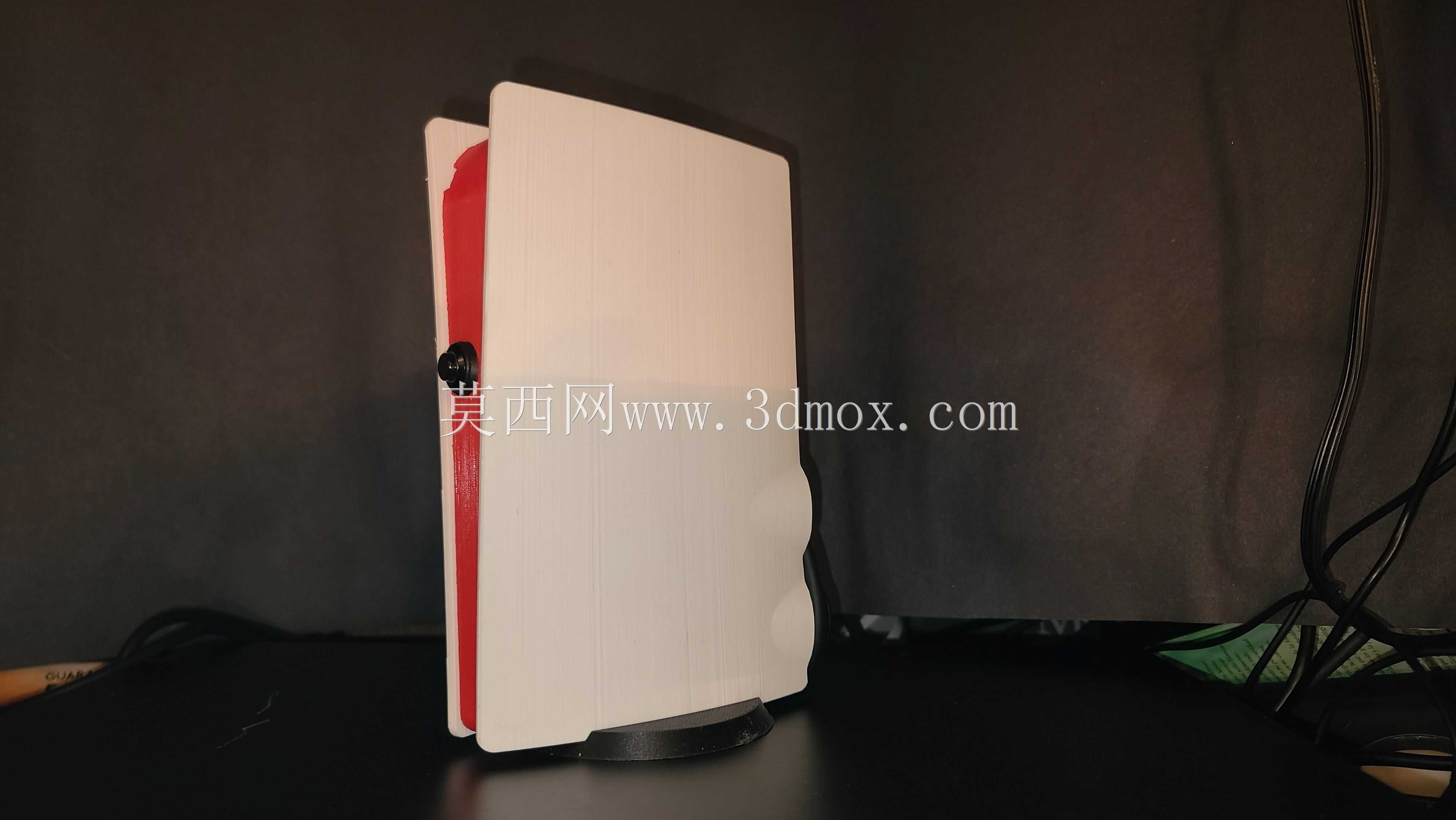

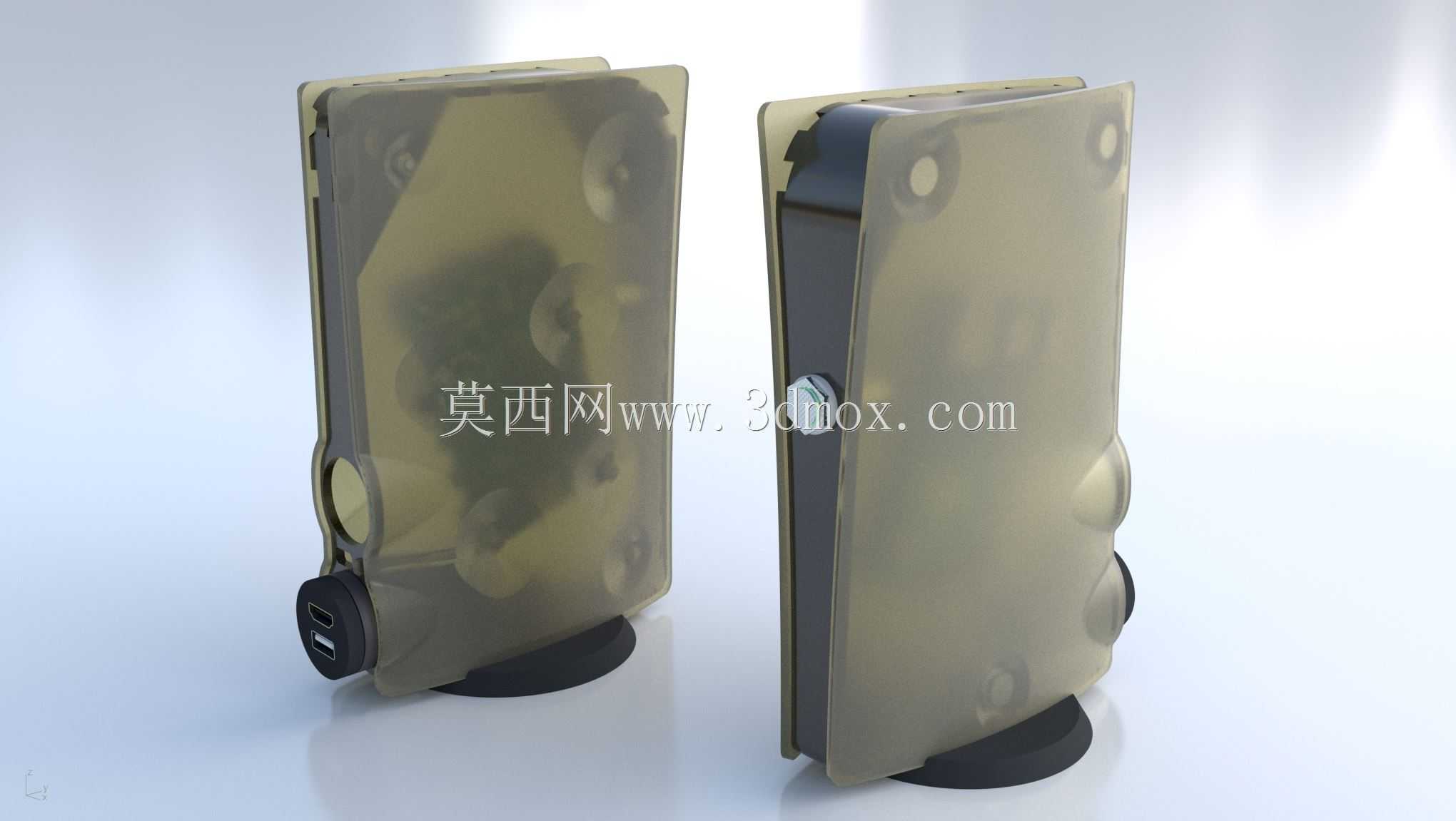

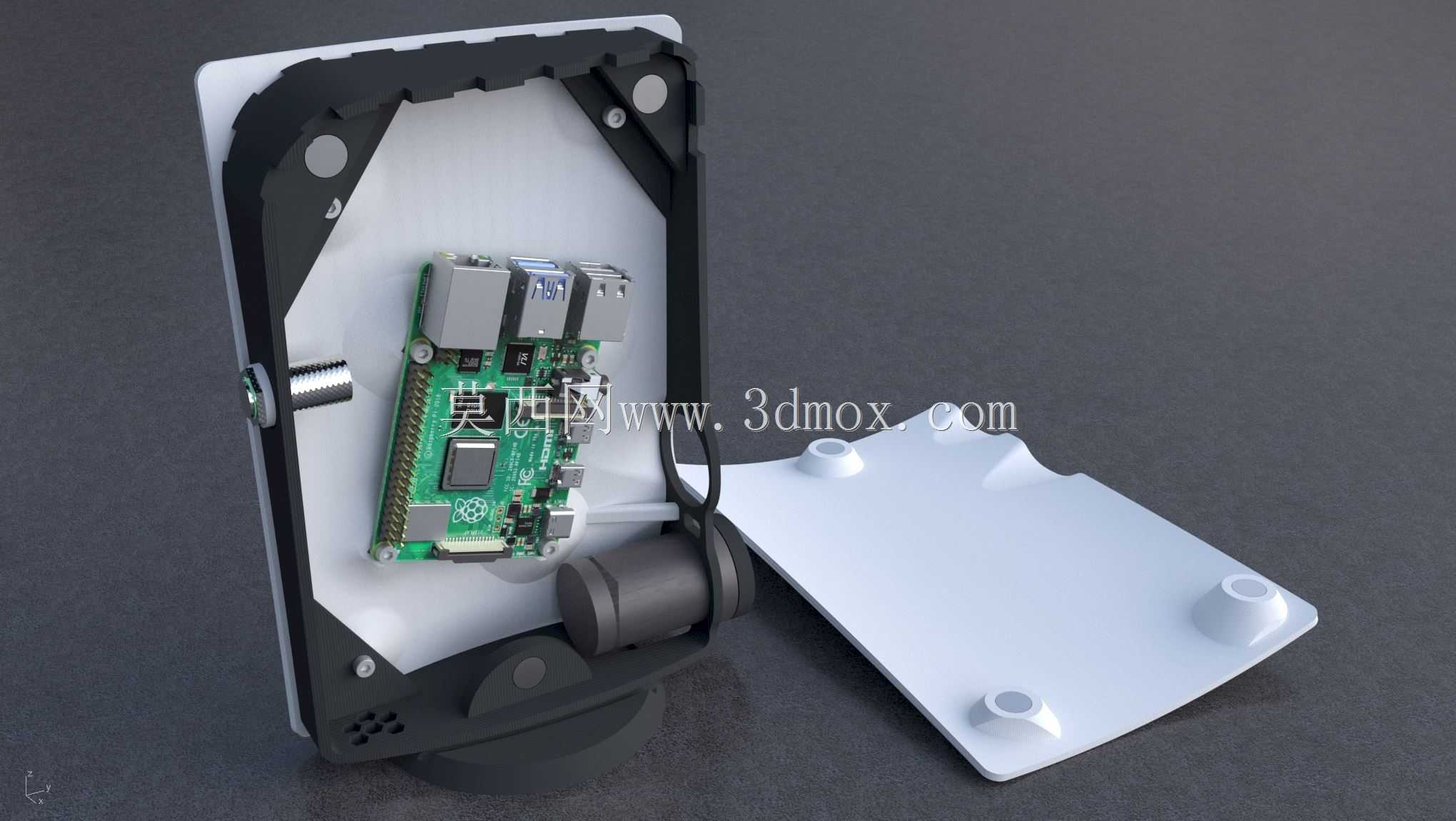

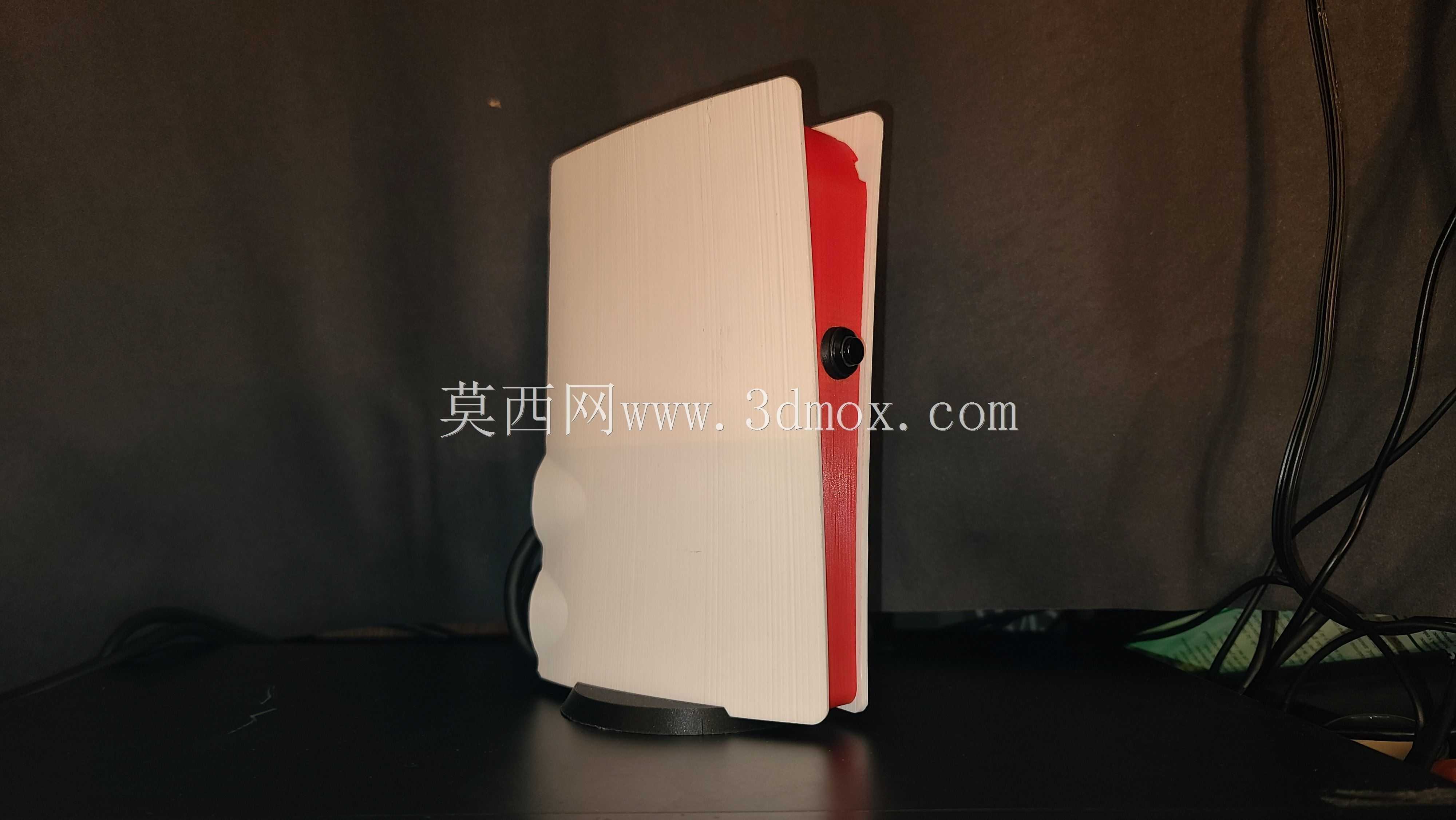

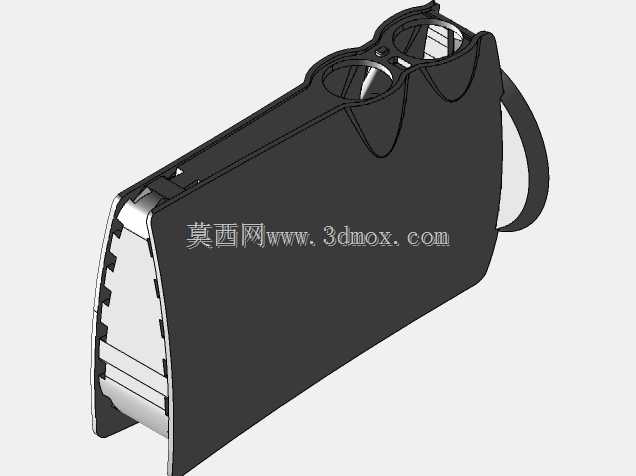

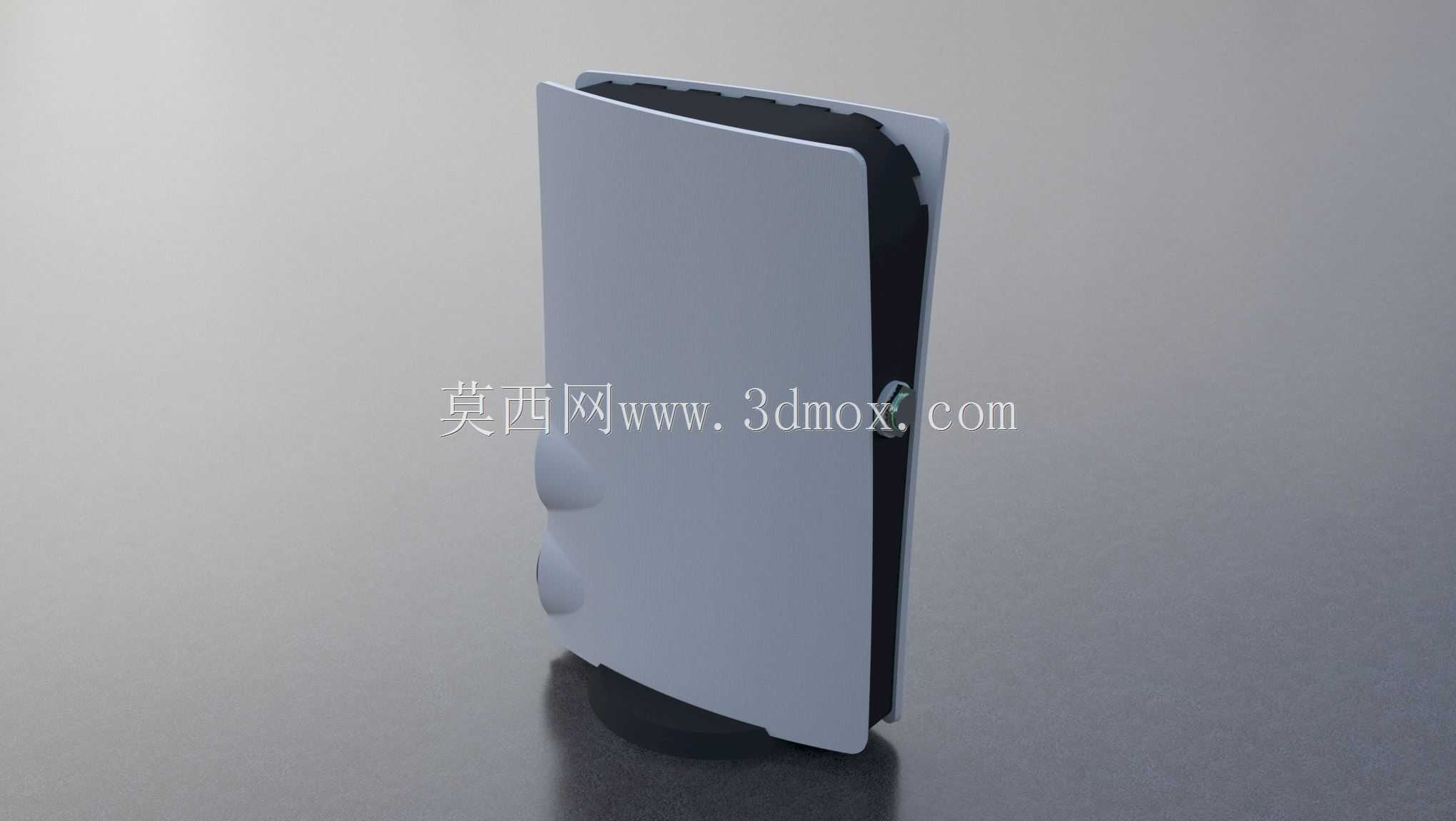

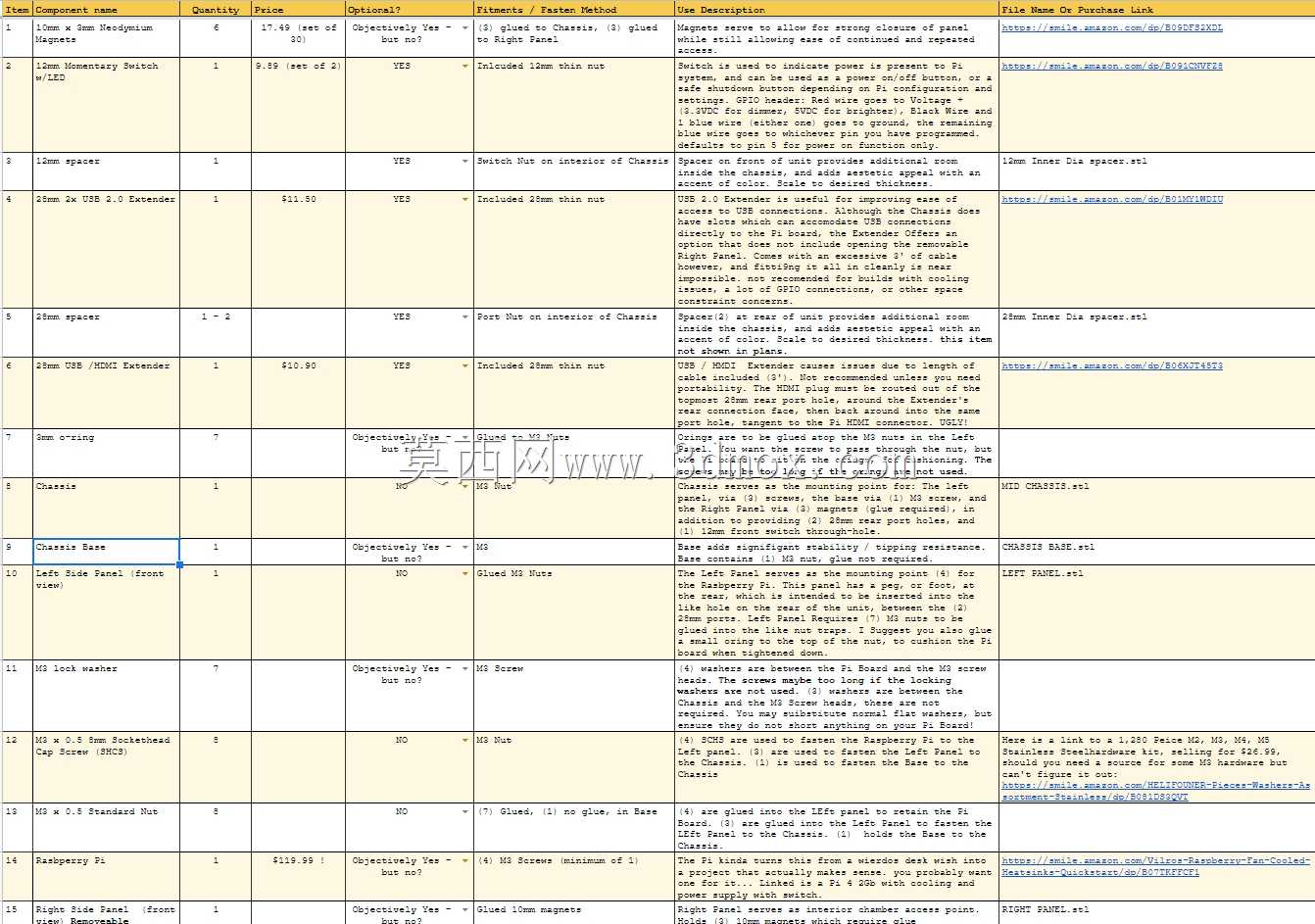

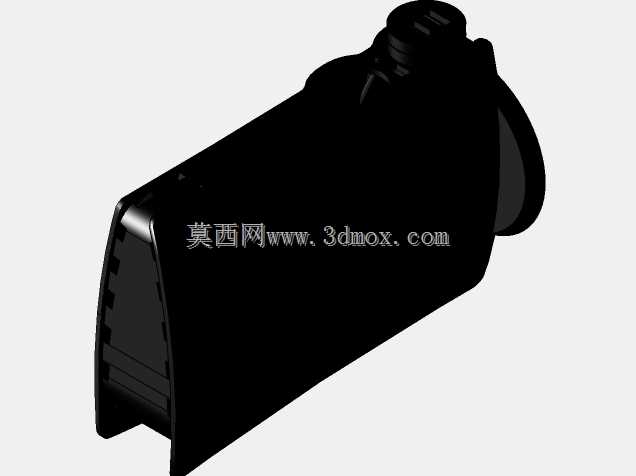

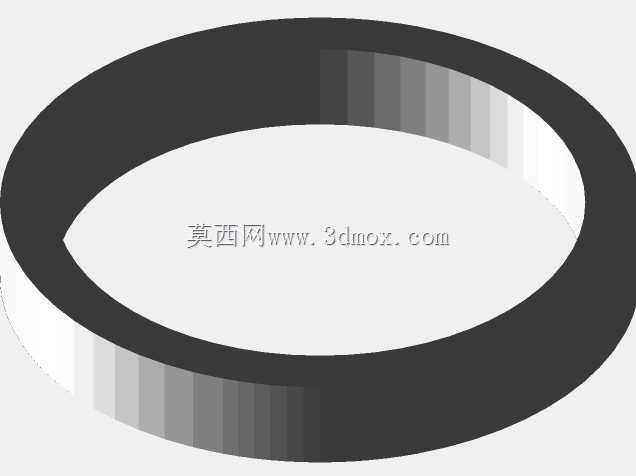

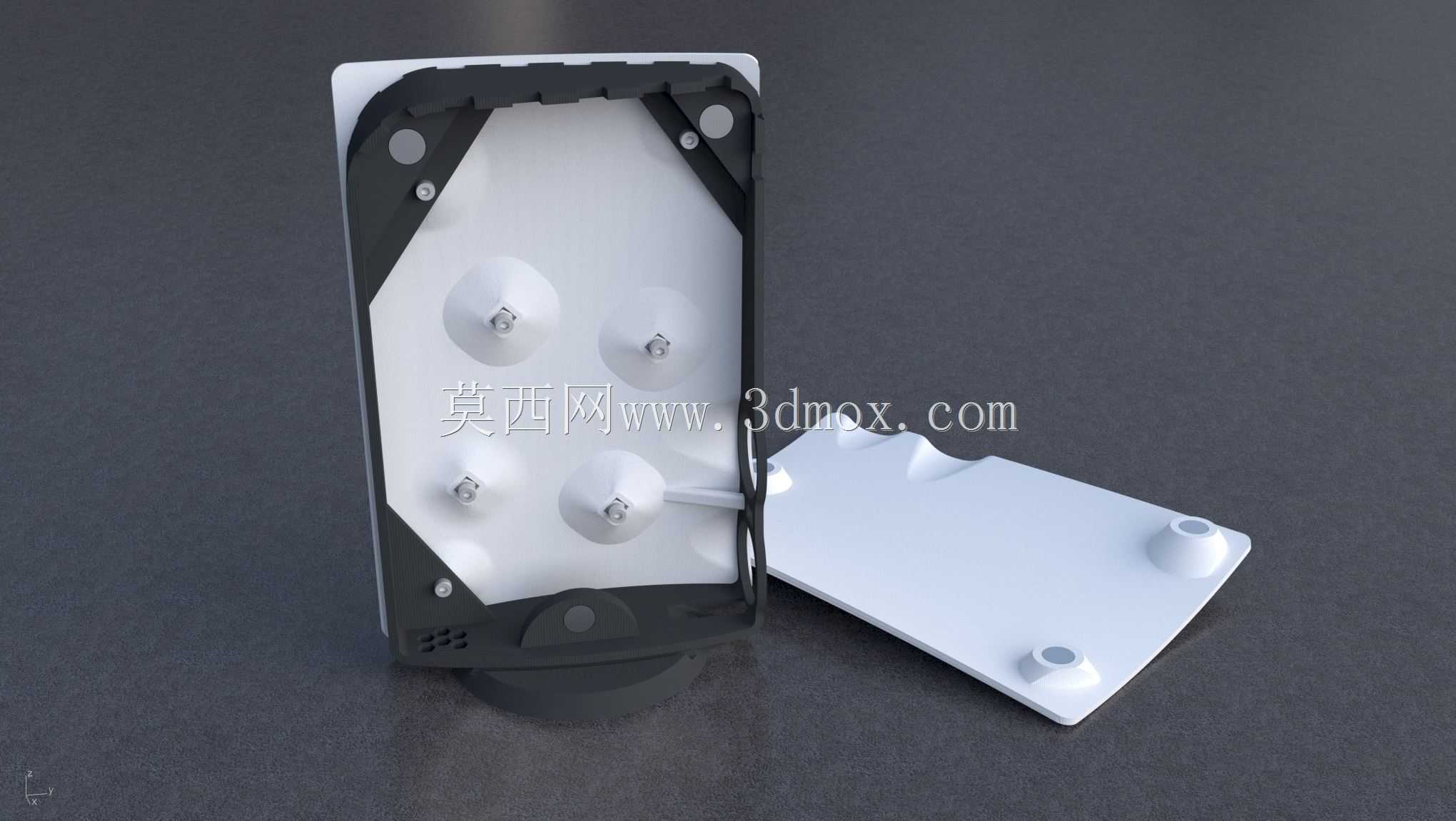

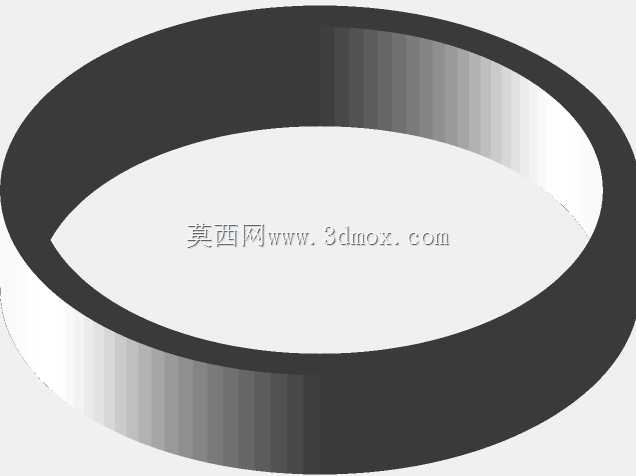

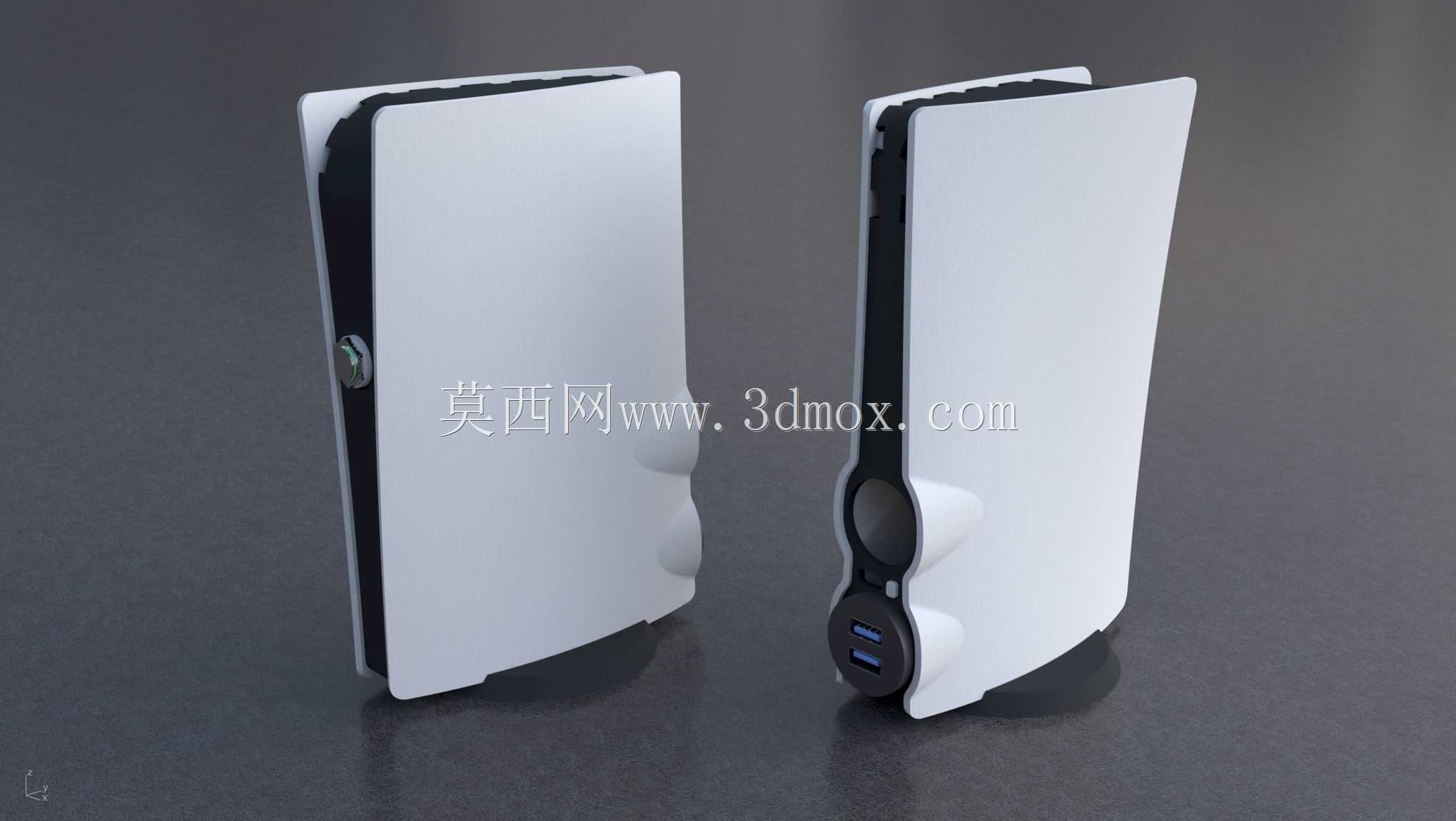

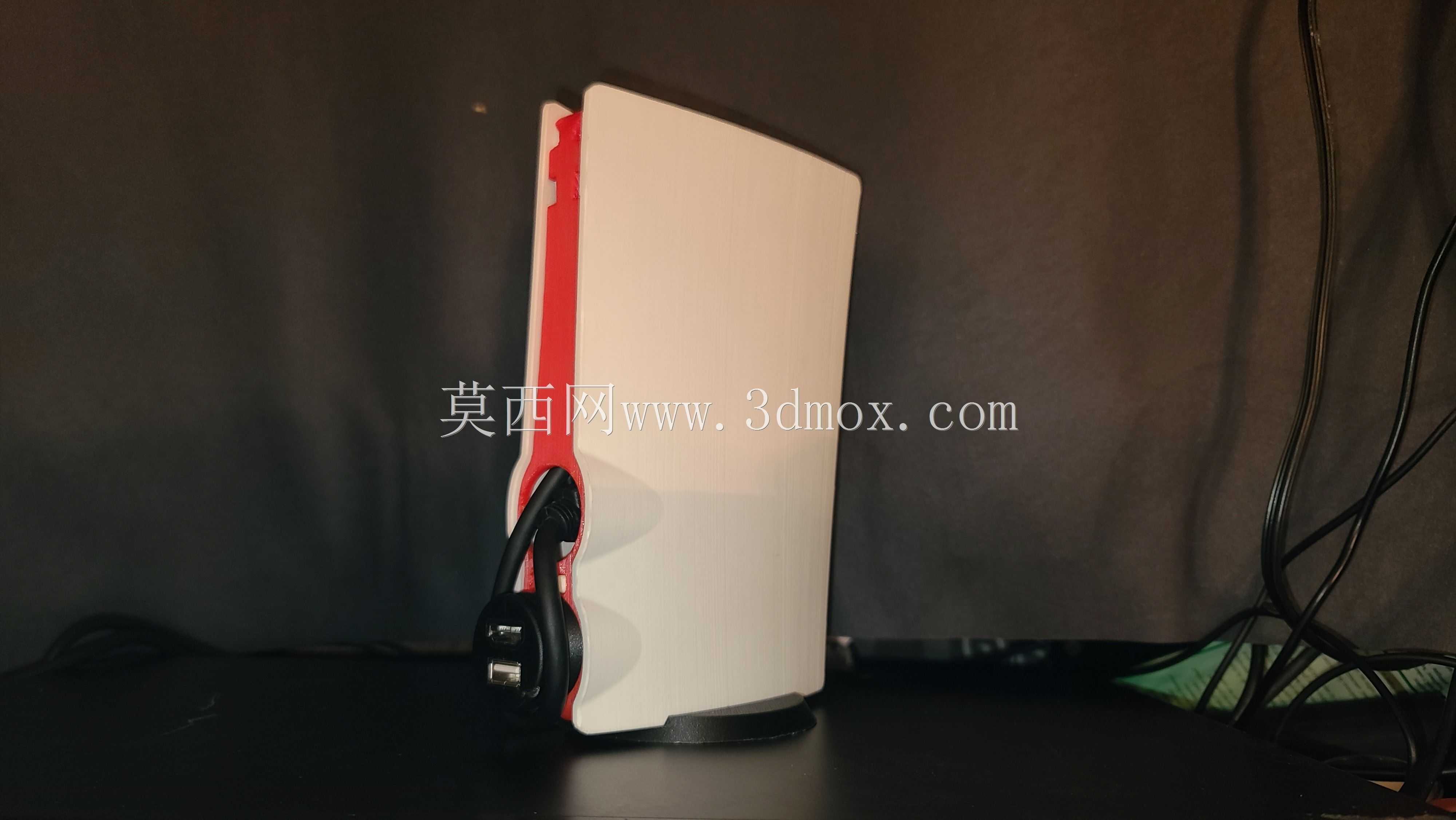

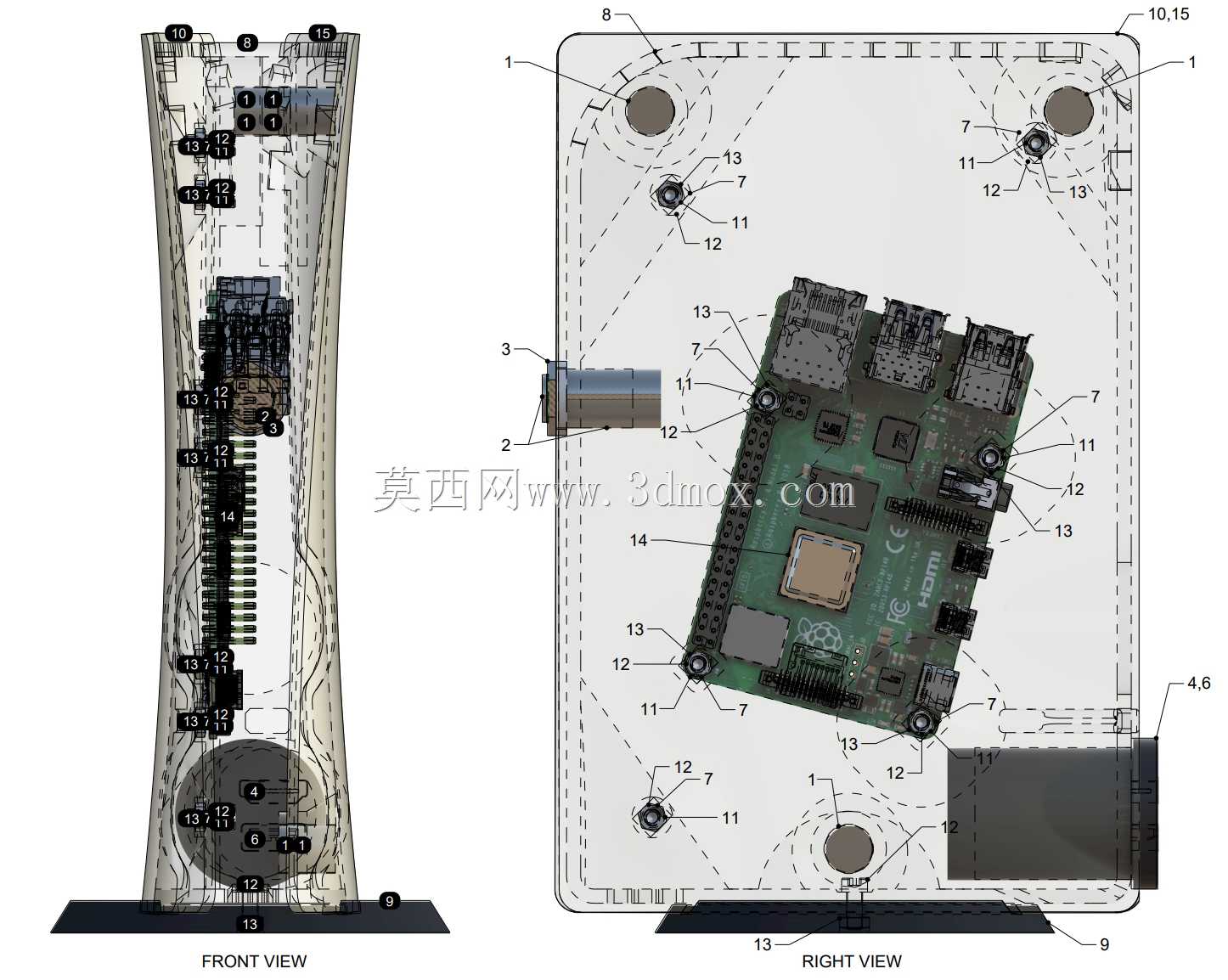

这是覆盆子Pi板的情况。设计用于与28mm船用USB和/或HDMI扩展器以及带LED的12mm瞬时12vdc开关配合使用，两者都不需要使用。使用10mm磁铁和标准M3硬件。用胶水将坚果粘在坚果夹中，将磁铁粘在磁铁夹中，并在使用前晾干1天（或按你所说的方式）。确保你的磁铁朝向正确的方向！一侧有一个定位销钉，首先插入，然后旋转到位，用螺钉固定。这一侧也安装Pi。另一侧安装有磁铁，便于访问Pi。电缆可以穿过中间和侧面之间的盖子，或从两个后部28mm孔中的一个穿过。底座拧入中间，这在拧入侧面之前更容易做到。如果您需要更大的内部空间，延长环可以为您提供一个垫片。只要将垫片拉伸到切片机所需的高度即可。我认为交换机上的空间看起来也比没有的好。在我遇到电缆应变问题后，我更新了模型，使pi保持一定角度。我的照片显示了以前的设计，我只使用了一个螺钉将其固定，角度与我更改模型的角度相同。建议使用风扇，尽管有用于对流的入口和出口。rhino（.3dm）文件在Rpi板上包含2个贴花，可显著降低视口响应，仅供参考。如果视口性能存在问题，请使用“烘焙”命令消除贴花。令人惊叹的Pi4模型来自于这里的一位设计师：喜欢他们的东西Raspberry Pi 4模型BI使用这一奇妙的PS5模型作为检查我的病例比例等的基础，也要像他们的东西一样PLAYSTATION 5BOM：https://docs.google.com/spreadsheets/d/e/2PACX-1vR1OyIka-k5qvGgMNm0qg1ar0XFgwDn-ZU_t9XDfIFiEG-yxxWJAkZVb9nDCJeOCv0oBQNdebe-V9GM/pubhtml
