创想三维Ender5Pro直线轴承安装结构

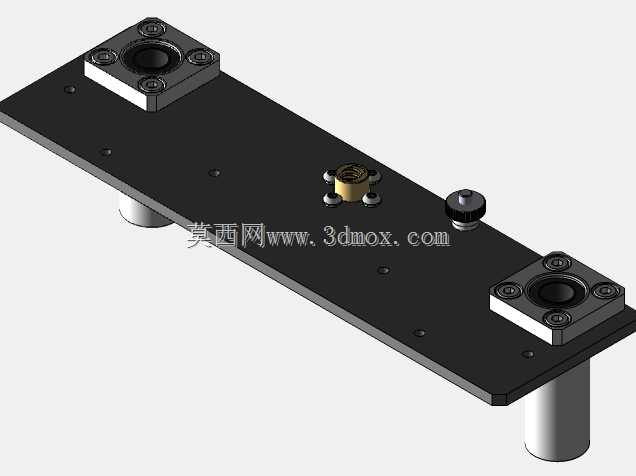

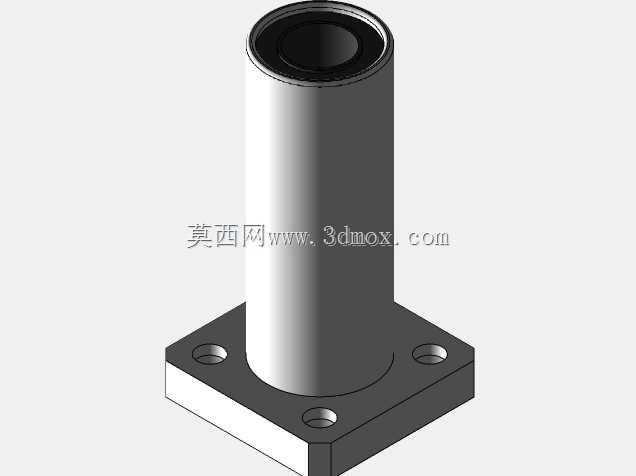

　　本次呈现的是创想三维Ender 5 Pro机型配套的法兰型直线轴承安装组件，作为FDM桌面级3D打印机运动系统的核心导向承载部件，这类结构直接决定了打印过程中Z轴或者X/Y轴运动的顺滑度与定位精度，是保障打印件层纹均匀、尺寸公差可控的关键结构件。从实际应用场景来看，这类带方形安装法兰的直线轴承组件，主要适配光轴导向的运动架构，在桌面级FDM打印机中，既可以用于热床平台的Z向升降导向，也可适配挤出机喷头的X/Y向水平移动导向，日常运行中需要承受运动部件的径向载荷，同时抵消运动过程中产生的偏摆力矩，避免运动卡滞导致的打印错层、丢步问题。从设计思路上看，该组件采用方形法兰一体化安装结构，法兰端面上预留了四个均匀分布的沉头安装孔，

　　安装时可直接通过螺栓将轴承座固定在运动平台或者机架安装面上，不需要额外设计轴承压盖或者定位抱箍，既简化了机架的加工工序，也能保证轴承安装的同轴度，避免装配偏差导致的光轴磨损、运动阻力增大问题。轴承主体采用标准直筒型直线轴承结构，内圈适配对应直径的淬硬光轴，钢珠循环结构可保证往复运动时的低摩擦阻力，法兰与轴承筒体的衔接处做了圆角过渡处理，可减少应力集中，避免长期往复载荷下法兰根部出现开裂问题。从安装边界来看，方形法兰的四个安装孔中心距遵循标准直线轴承的安装尺寸规范，筒体长度匹配对应行程的光轴导向需求，安装时需要保证轴承内孔与光轴的同轴度控制在0.02mm以内，法兰安装面与光轴轴线的垂直度公差不超过0.01mm，否则会大幅增加运动阻力，

　　加速轴承钢珠与保持架的磨损。实际设备运行中，这类结构需要配合适量的润滑脂使用，减少钢珠与光轴表面的干摩擦，同时可在轴承两端加装防尘圈，避免打印过程中产生的PLA、ABS碎屑飘入轴承内部，造成钢珠卡滞、运动顿挫。对于结构设计从业者来说，这类标准法兰直线轴承的安装结构具备很强的参考性，既可以直接复用在同规格的3D打印机改装、维修场景中，也可以将其安装逻辑迁移到其他需要直线导向运动的小型自动化设备结构中，比如小型点胶机、桌面级雕刻机的运动导向结构设计，只需要根据实际载荷大小调整法兰厚度与安装孔规格即可适配不同的工况需求。
