创想三维Ender5专业版3D打印机结构件

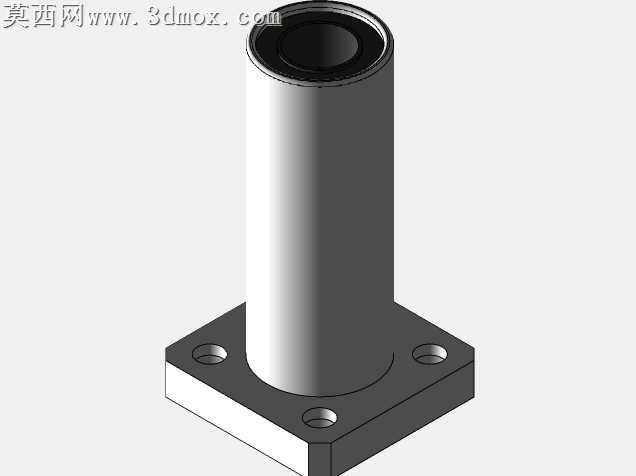

本作品为创想三维Ender5专业版3D打印机配套的法兰型直线轴承安装组件，采用三维建模软件完成全参数化设计，建模过程中严格遵循原厂设备的装配尺寸公差要求，对法兰底座的安装孔位、轴承套筒的同轴度、各接触面的平面度均做了精准的参数约束，确保模型可直接用于生产加工或替换维修。模型渲染阶段采用金属磨砂材质模拟轴承套筒的镀铬表面质感，法兰底座赋予哑光硬质合金材质表现，通过三点布光方案突出零件的棱边结构与曲面过渡效果，渲染输出的视图可清晰展现零件的外部轮廓与装配特征。结构设计上，该组件采用方形法兰底座搭配圆柱形轴承套筒的一体化结构，法兰底座上均匀分布四个沉头安装孔，可通过螺栓直接固定在3D打印机的型材机架上，套筒内部预留标准直线轴承的安装腔体，可兼容对应规格的线性光轴做往复直线运动，为打印机的Z轴升降运动提供稳定的导向支撑。设计过程中充分考虑了3D打印设备的实际使用场景，对法兰与套筒的连接位置做了圆角过渡处理，避免应力集中导致的零件断裂问题，同时对安装孔的沉头深度做了优化，确保螺栓安装后不会突出底座表面影响装配平整度，套筒的端口位置做了倒角处理，既方便直线轴承的压入安装，也可去除加工毛刺提升零件的装配手感。整个模型的结构设计完全匹配Ender5专业版打印机的原有安装尺寸，无需额外修改即可直接替换原厂配件，也可作为同类型CoreXY结构3D打印机的导向组件设计参考，模型的所有特征均做了可编辑参数化处理，使用者可根据自身设备的光轴规格、安装孔距需求快速调整尺寸参数，适配不同型号的3D打印设备使用。
