镀锌铁轨角钢及配套型材结构设计

　　在轨道交通配套基建、工业厂房围护结构、户外设备支撑框架的搭建场景中，镀锌铁轧类型材是承担结构受力、连接固定、边界防护的核心基础构件，这类挤压成型的钢制型材，通过标准化的截面设计适配不同场景的受力需求，无需额外定制开模即可快速完成框架拼接，大幅降低现场施工的加工成本与周期。

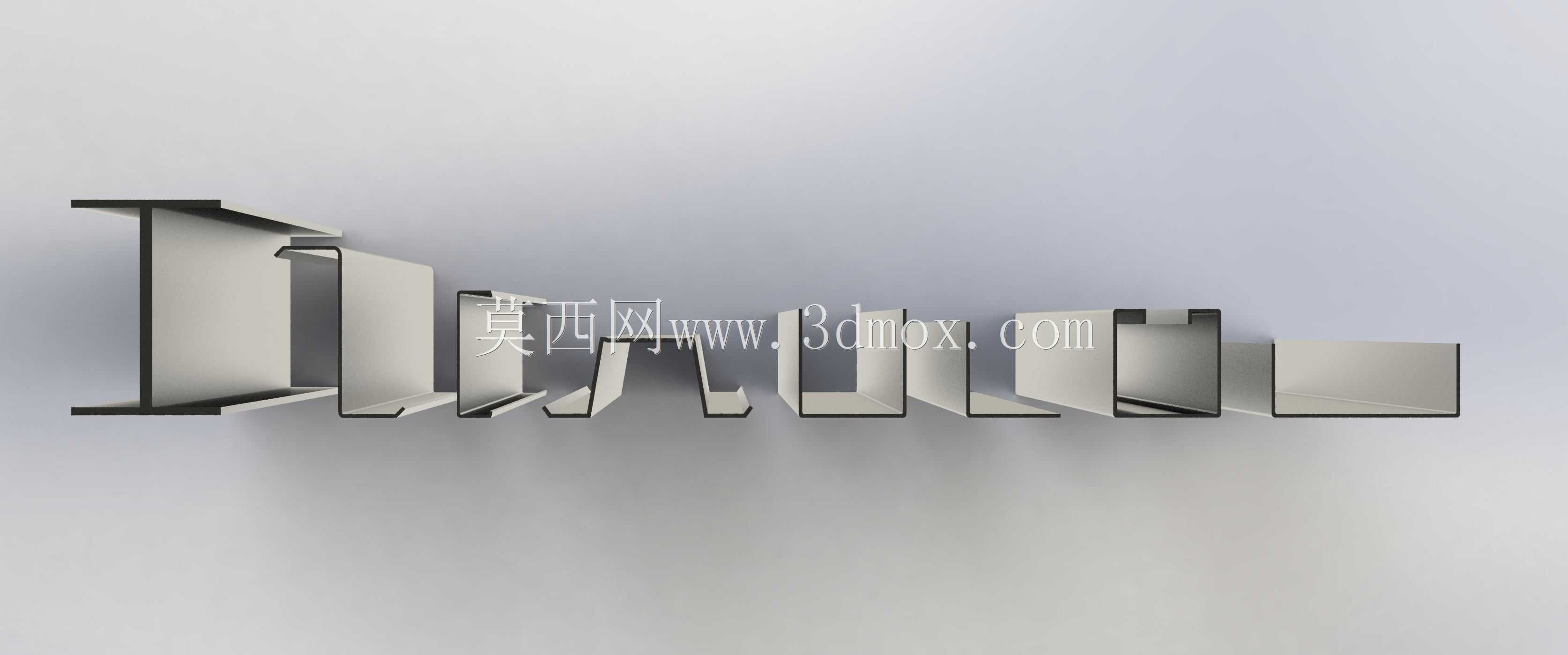

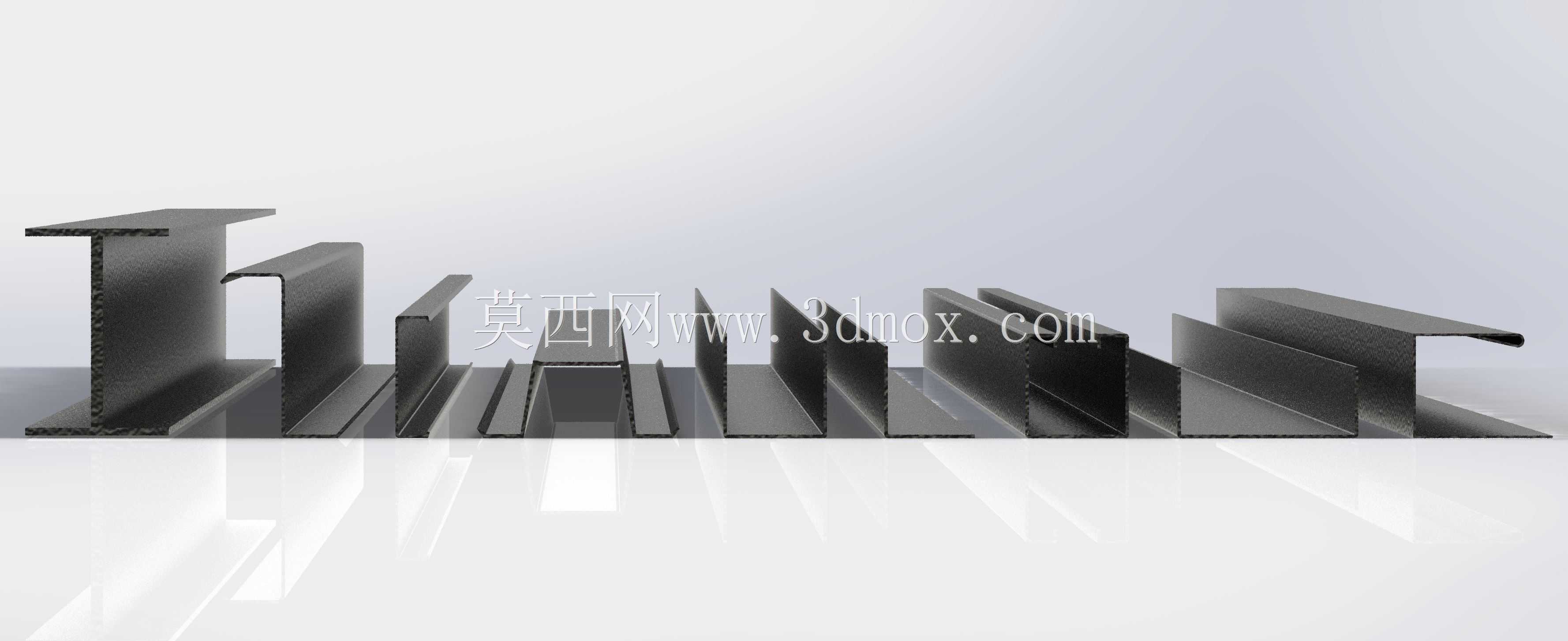

　　从实际使用场景来看，90度直角角钢多用于轨道侧边的限位挡边、设备框架的直角连接节点，两个互相垂直的翼缘可以分别贴合两个垂直安装面，通过螺栓或焊接完成固定，能同时承受两个方向的剪切力与拉压力，在轨道铺设场景中，这类角钢常被用作轨枕侧边的加固件，抵消列车通行时产生的横向窜动载荷，避免轨道出现横向位移。帽型截面型材的凸起筋条结构自带加强属性，多用于厂房墙面的檩条支撑、设备外罩的边框骨架，凸起的帽檐结构可以预留出紧固件的安装空间，避免螺栓头突出平面影响外板的贴合度，同时中空的截面结构在保证抗弯强度的前提下，比同重量的实心型材减重40%以上，适合大跨度的围护结构使用。

　　C槽、Z檩条这类带卷边的型材，主要用于屋面、墙面的承重檩条，卷边结构可以提升截面的抗扭刚度，避免长尺寸型材在吊装、安装过程中出现侧向失稳，Z型檩条的错层搭接设计，能在多跨连续铺设时实现首尾嵌套拼接，比C型檩条的拼接强度提升30%左右，适合大跨度的厂房屋面使用。U槽、I/W梁、J槽这类截面的型材，则多用于设备的导轨基座、电缆桥架的支撑骨架，U型槽的内凹空间可以直接嵌入滑块、走线槽，无需额外加工导轨安装位，J型槽的单边弯钩结构可以直接卡接在墙面、设备的预设挂点上，实现快速挂装固定。

　　设计这类型材的三维模型时，需要严格控制截面的形心位置与惯性矩参数，保证不同批次的型材拼接时，安装孔位的同轴度误差控制在0.2mm以内，避免现场安装时出现孔位错位需要重新扩孔的问题；镀锌层的厚度在模型中需要预留0.05-0.1mm的装配间隙，避免镀锌处理后型材尺寸超差，导致拼接时出现过盈无法装配的情况。型材的端部需要根据安装场景预留45度切角、螺栓过孔、焊接坡口的设计位置，不同长度的型材可以通过参数化驱动快速调整长度，无需重新绘制截面草图，提升设计选型的效率。

　　在安装边界方面，这类型材的固定点间距需要根据截面的抗弯模量计算，比如厚度2mm的角钢，横向作为支撑件使用时，固定点间距不能超过1.2米，避免中间位置出现绕度过大的问题；与混凝土基础连接时，需要在型材与基础之间预留橡胶垫片的安装空间，避免刚性接触导致的振动传导，同时隔绝混凝土的碱性物质腐蚀镀锌层，提升型材的户外使用寿命。不同截面型材的拼接节点需要预设连接角码的安装位，角码的厚度不低于型材壁厚的1.2倍，保证节点的连接强度不低于型材本身的强度，避免节点位置先于型材本体出现失效。
