工业级磁簧接触式报警开关结构设计

　　这款磁簧开关在工业安防、设备门控、通讯机柜防护场景中应用十分广泛，日常选型时经常会碰到安装空间受限、触发稳定性不足的问题，这款结构的设计刚好针对性解决了这类痛点。从实际使用场景来看，这类开关常被安装在通讯设备机柜门板、自动化设备安全防护门、仓储安防门窗的开合位置，依靠磁吸力触发内部簧片触点实现通断信号输出，不需要额外供电触发，属于无源信号采集部件，适配低压信号回路，不会对主控回路产生电磁干扰，很适合通讯类设备的状态监测场景。

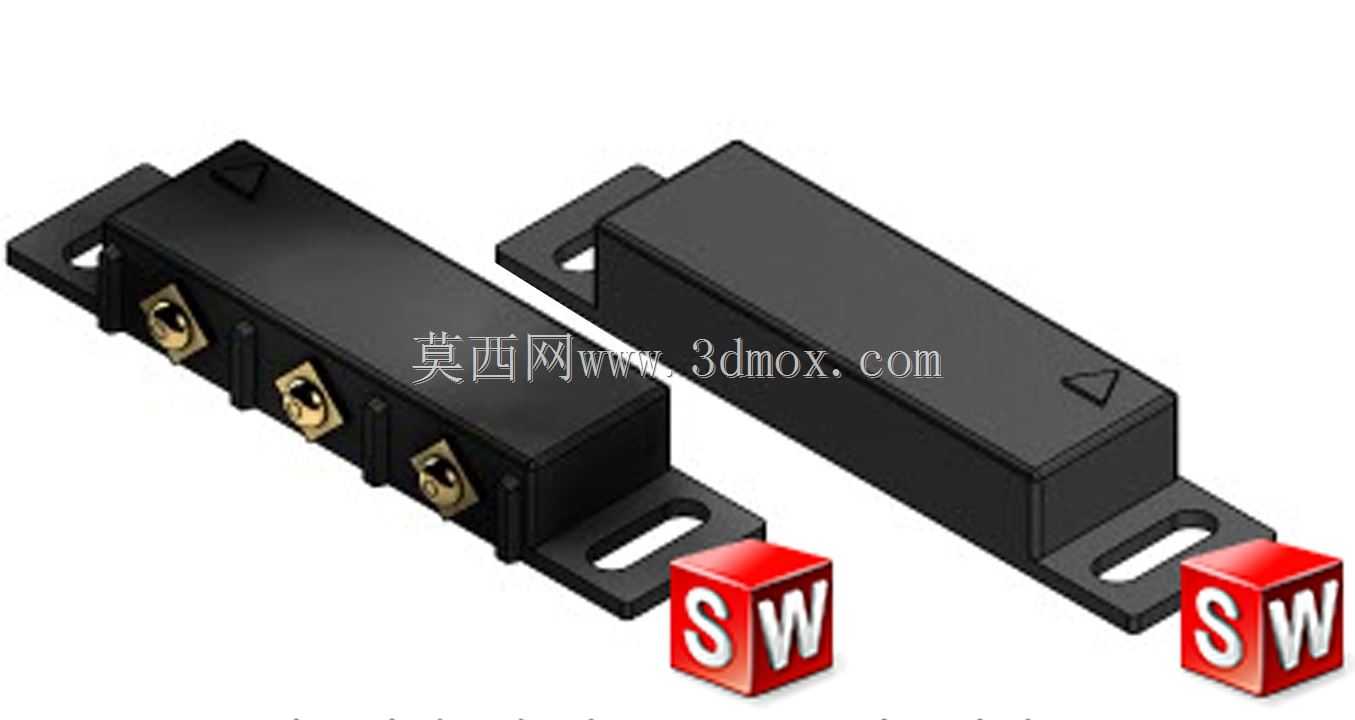

　　从功能特性来看，这款开关采用分体式配对结构，两个模块分别对应安装在固定门框与活动门板上，当门板闭合距离达到触发阈值时，内部干簧管在磁场作用下吸合触点，输出通路信号；当门板开启超过触发距离，磁场作用力消失，簧片复位断开回路，可直接对接设备报警端口、门禁状态采集模块，实现开门告警、状态联动的功能，触点接触电阻低，长期使用不会出现氧化接触不良的问题，触发动作无机械摩擦，使用寿命远高于普通机械行程开关。

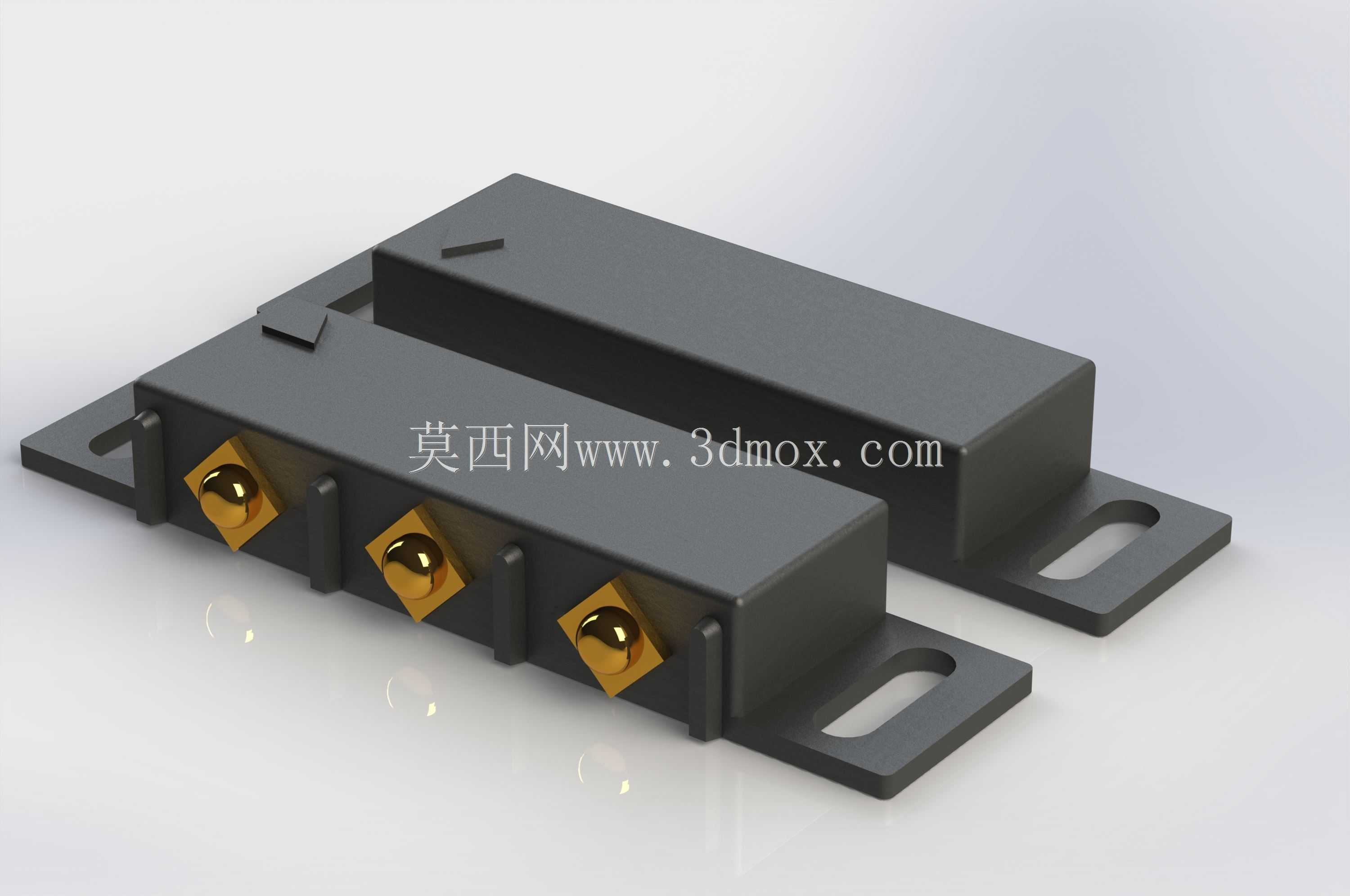

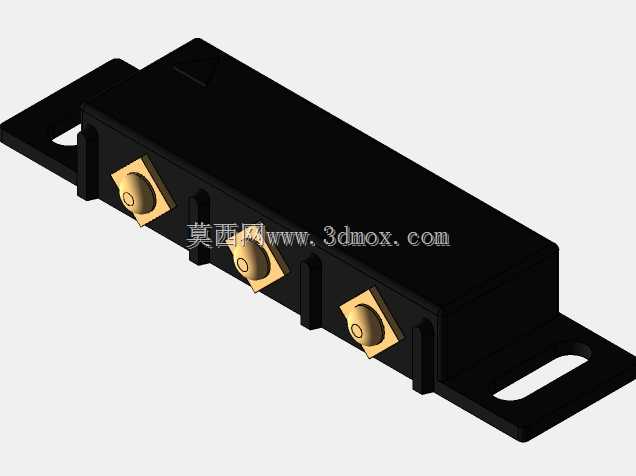

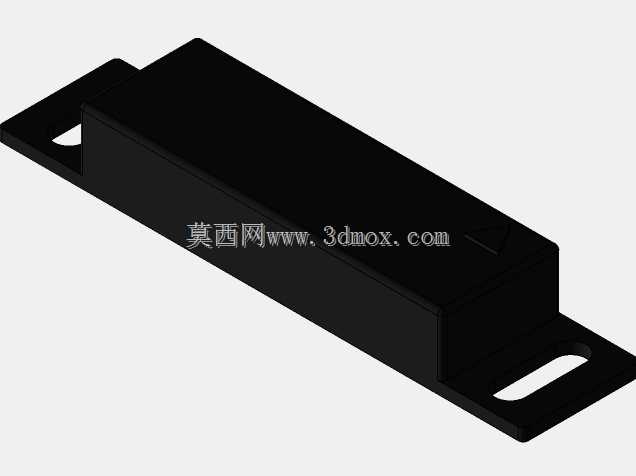

　　设计思路上，外壳采用阻燃工程塑料注塑成型，两侧预留带长圆孔的安装耳，长圆孔的设计可以抵消安装时的孔位误差，不需要极高的开孔精度就能完成装配，降低现场安装的加工要求。接线端采用内嵌式铜质接线柱，螺丝锁紧接线的方式可以避免导线拉扯脱落，接线柱做了防氧化镀层处理，适配多规格的信号导线。两个配对模块的外形做了防呆对位设计，安装时不需要刻意调整磁极方向，只要对齐安装面就能保证触发灵敏度，避免装反导致的触发失效问题。

　　从安装边界来看，主体模块的安装孔距做了通用化适配，匹配市面上多数机柜、安防门的标准安装孔位，整体厚度控制在较低范围，安装后不会突出门板过多，避免开关门过程中出现磕碰剐蹭。触发距离经过校准，在常规门板安装间隙下可以稳定触发，不会因为门板轻微晃动出现误触发信号，同时外壳做了密封处理，可以适应多尘、轻微潮湿的安装环境，不需要额外做防护结构就能长期稳定工作。在结构建模过程中，需要重点关注内部磁钢与干簧管的相对位置，保证磁场作用范围刚好覆盖设计触发距离，同时要预留接线柱的装配间隙，避免外壳注塑后出现装配干涉，安装耳的长圆孔长度要覆盖常见的安装误差范围，提升产品的现场适配性。
