2英寸方管螺栓固定式牵引连接座

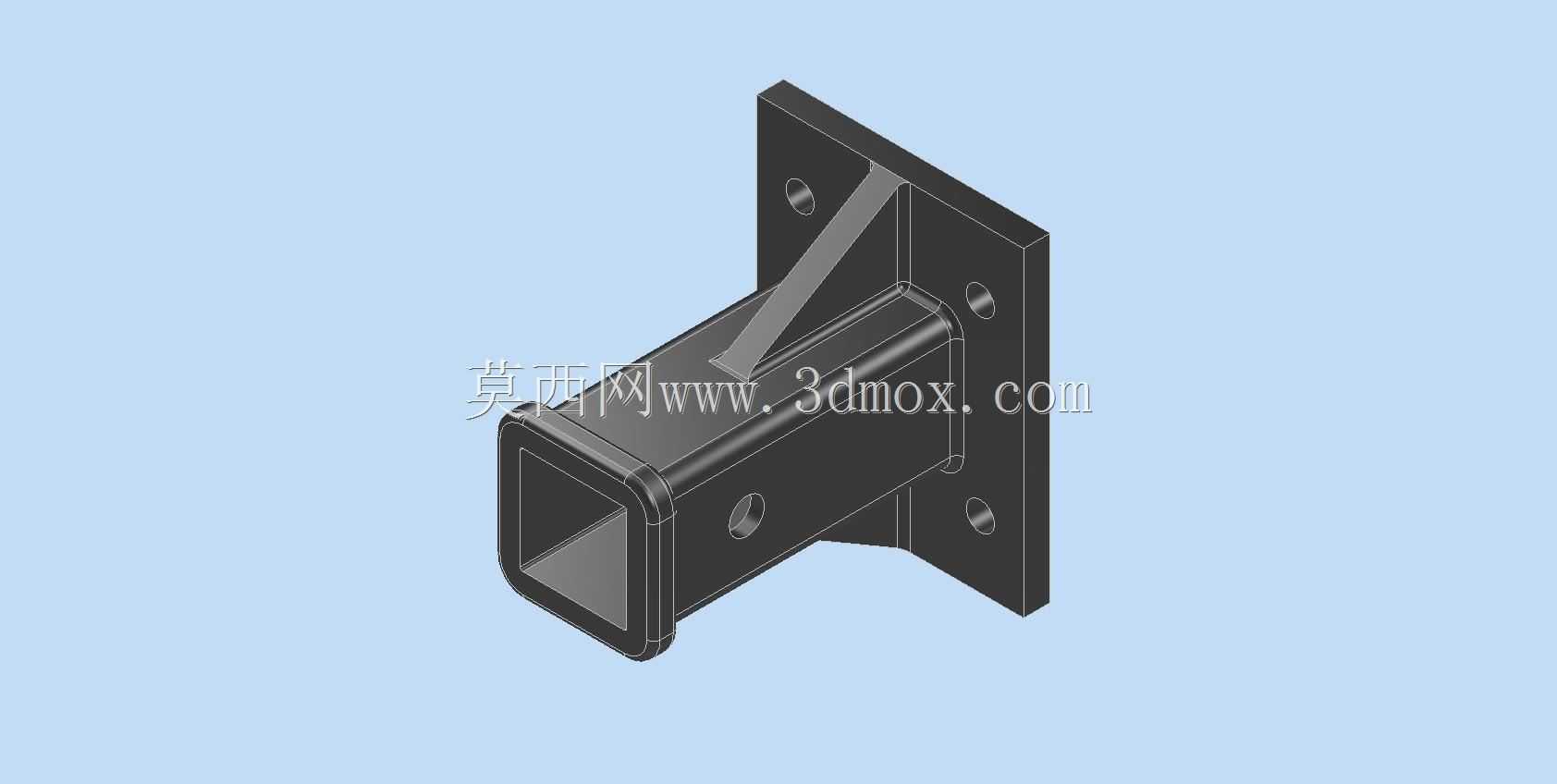

　　这款2英寸规格的螺栓式连接接收座，主要应用在拖挂类设备的前端牵引接驳场景，常见于轻型货运拖车、户外旅居拖挂、场地作业转运小车的牵引端连接部位，用来和牵引车辆端的标准2英寸方管插销式牵引臂配合，实现拖挂单元与动力单元的快速刚性连接。从结构设计来看，整体采用一体化焊接成型思路，主体为标准2英寸外廓的方形空心管段，管身端部做了圆弧过渡包边处理，避免插接过程中尖锐边角刮蹭牵引臂的防腐涂层，管身侧壁预留有横向贯通的销孔，当牵引方管插入接收座内腔达到额定深度后，可穿入防脱插销完成轴向锁止，防止拖挂行驶过程中出现脱开风险。与安装基面贴合的法兰板采用带安装孔的平板结构，四个角位预留螺栓过孔，可通过螺栓直接固定在被拖挂设备的前端安装梁面上，

　　法兰板与方管主体之间增设了三角形加强筋板，筋板分别与方管侧壁、法兰板面满焊连接，用来抵消牵引起步、制动过程中产生的弯矩载荷，避免法兰与方管连接位置出现应力集中导致的焊缝开裂。安装边界方面，法兰板的安装孔位按照通用拖挂安装的标准孔距排布，适配多数轻型拖挂设备的前端安装梁面，不需要额外做安装位的改制加工；方管内腔的尺寸公差按照间隙配合设计，保证标准2英寸牵引臂可以顺畅插入，同时不会出现过大的旷量，减少行驶过程中连接部位的冲击异响。设计过程中充分考虑了户外使用的工况，所有外露棱边都做了倒角处理，既可以避免安装操作时划伤作业人员，也能减少应力集中点，提升构件的疲劳强度；管身的销孔位置经过载荷校核，保证插销受力时的剪切面处于最优位置，

　　不会出现孔位变形导致的插销卡滞问题。这类连接座在实际使用中，除了常规的道路拖挂场景，也可用于厂区内周转料车、户外移动作业平台的牵引接驳，通过螺栓固定的形式不需要在被连接设备上做焊接作业，安装拆卸都比较便捷，后期维护更换时只需要拆卸固定螺栓即可完成替换，不需要对安装基面做二次处理。
