壁挂式空气水软管收纳卷盘结构

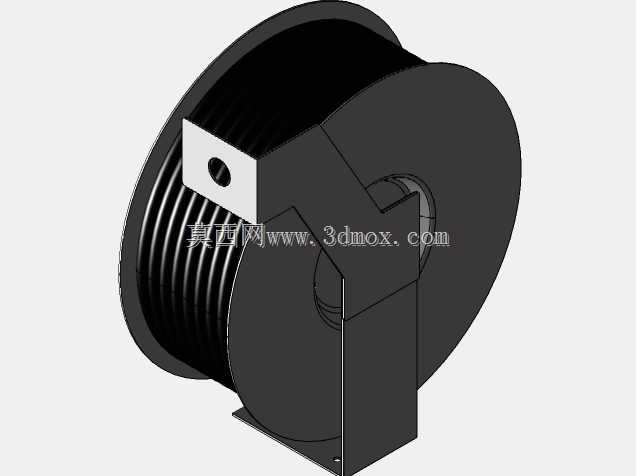

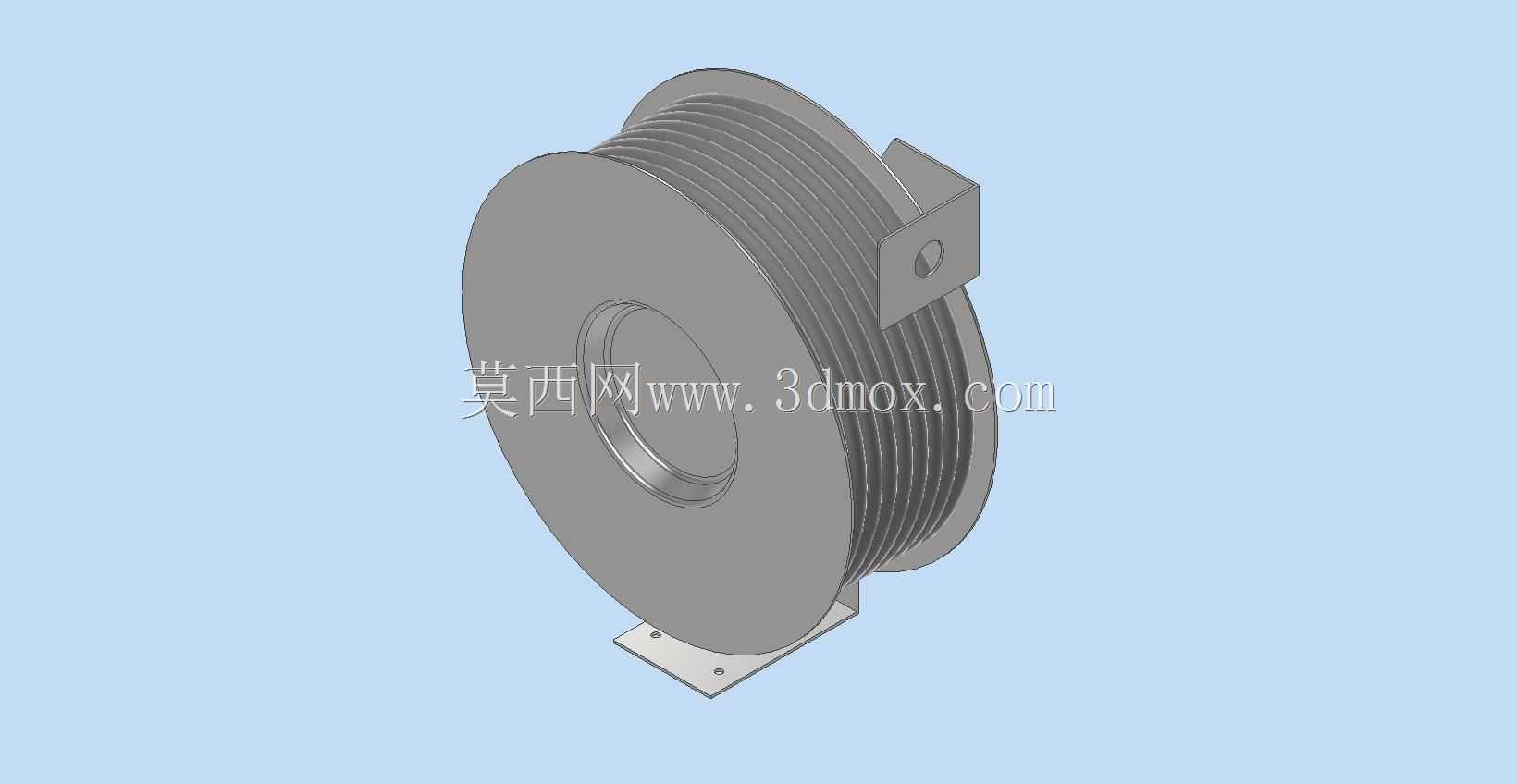

　　这款壁挂式软管卷盘主要面向车间压缩空气管路终端、户外庭院取水、小型汽修工位等需要长距离柔性管路输送的场景，解决软管随意拖拽导致的磨损、绊倒风险、管路杂乱等实际工程问题。从结构设计来看，卷盘主体采用双侧辐板夹装卷绕筒体的结构，卷绕筒体的外径与宽度匹配常规6-12mm口径软管的弯曲半径，避免软管卷绕时出现死折，延长软管使用寿命；卷盘中心设置回转支撑结构，可保证管路拉出与回收时转动顺畅，无卡滞异响。安装结构分为两部分，底部的L型安装底板可通过膨胀螺栓固定在墙面或设备立柱上，侧边的辅助挂耳可分担卷盘满载软管时的倾覆力矩，安装时需保证卷盘轴线与墙面平行，预留出至少1.2倍卷盘直径的操作空间，避免软管收放时与周边设备发生干涉。功能层面，

　　该卷盘可适配压缩空气软管、低压输水软管两种常用柔性管路，卷绕容量根据软管口径不同可覆盖10-20米的常用长度，拉出软管时可依靠内置的棘轮锁止结构固定在任意拉出长度，回收时轻拉即可触发自动回弹结构，将软管有序卷回盘体，无需人工手动整理。设计过程中优先考虑了工况耐用性，所有外露金属件均做了防锈处理，卷盘边缘做了圆弧倒角，避免割伤软管外层；回转部位的密封结构可阻挡车间粉尘、水汽进入内部转轴，降低长期使用的磨损概率。选型时需要注意，安装面的承重能力需满足卷盘加满载软管的总重量，壁挂安装高度建议设置在1.2-1.5米区间，既方便操作人员拉扯软管，也能避免回收时软管拖地沾附杂物。整体结构没有冗余的复杂零件，拆解维护便捷，日常仅需定期在回转部位加注润滑脂即可保证长期稳定运行，适合作为车间工位、庭院养护、小型维修站点的管路配套收纳部件使用。
