拖车用方形钢制顶部风焊千斤顶结构

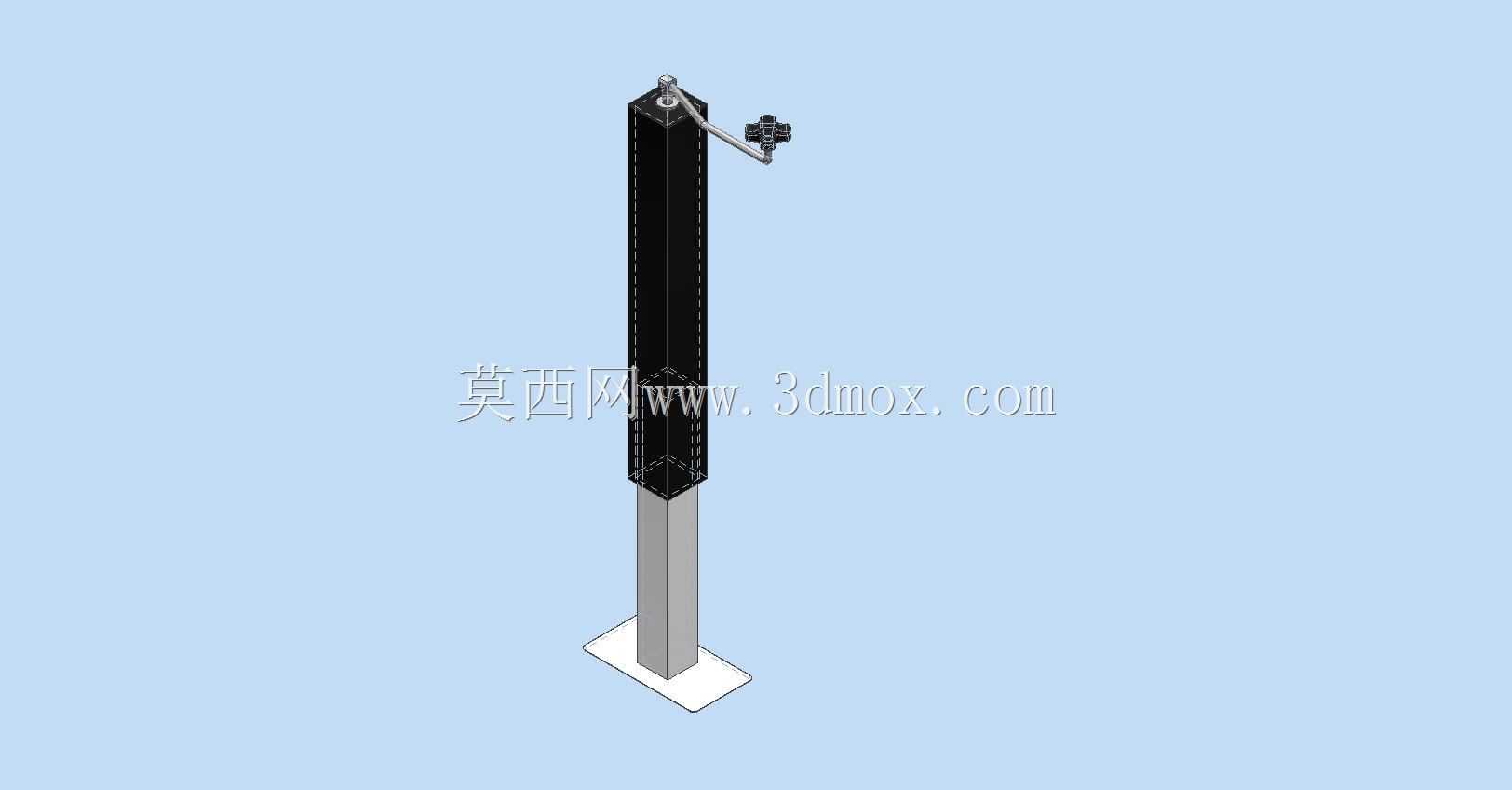

　　这类方形顶升构件主要配套拖挂类设备使用，在挂车停靠、支腿调平、场地驻车场景中承担整车承重支撑作用，区别于常见的圆形剪式、螺旋式顶升结构，方形截面的立柱设计在抗侧向偏移能力上有明显优势，尤其适合非硬化铺装的户外驻车场景，能避免软基地面受力不均导致的立柱弯折风险。从结构设计逻辑来看，整体采用分段式立柱布局，底部方形安装底板预留螺栓固定孔位，可直接与拖车底盘的预留安装位通过螺栓锁附，不需要额外做焊接改装，适配多数通用型拖挂底盘的安装孔距边界。上部顶升段采用内置传动结构，侧置的摇臂操作端做了防滑花键处理，操作人员站在地面即可完成摇转操作，不需要探身到车底作业，操作半径符合人体工程学的站立操作范围，摇臂的回转空间预留充足，

　　不会与拖车底盘的侧围构件产生运动干涉。顶部的风焊连接结构做了加厚贴板处理，与拖车底盘的接触端面做了铣平加工，保证受力面完全贴合，避免局部应力集中导致的焊缝开裂问题，顶升行程覆盖常规拖挂车型的底盘高度调节范围，从最低收纳位到最高支撑位的行程区间，可满足空载、满载不同状态下的底盘离地间隙调节需求。立柱的方形截面在做三维建模时，需要重点关注内外套管的配合间隙，间隙过大会导致顶升过程中出现晃量，间隙过小则会在沙尘、泥水侵入后出现卡滞，建模时需要在内外管之间预留均匀的滑动配合公差，同时在套管下端设置防尘密封结构的安装位，避免户外使用时杂质进入配合面。侧置的摇臂传动副采用锥齿轮换向结构，将水平方向的摇转力矩转换为垂直方向的顶升推力，

　　齿轮啮合位置做了润滑脂储油腔设计，可降低长期户外使用的维护频率。底部安装板的厚度根据额定承重做匹配设计，四个安装孔的位置度公差需要严格控制，保证现场安装时能与底盘预装螺栓顺利对位，不需要现场扩孔修改。整体结构没有采用复杂的异形曲面，所有钣金件、机加工件都具备良好的加工工艺性，适合批量下料、焊接、机加的量产流程，建模时所有焊缝位置都做了明确的焊脚尺寸标注，风焊连接的顶部区域做了应力释放的圆角过渡，避免焊接应力集中导致的结构失效。在实际选型应用中，这类方形顶升构件可根据拖车的整备质量选择对应壁厚的立柱规格，单根额定承重覆盖常见的中小型拖挂设备支撑需求，多根配套使用时可通过分别调节各支腿的伸出长度，实现不平整地面上的车身水平校准，保证拖车内搭载的设备在驻车状态下保持水平姿态，避免因车身倾斜导致的设备运行故障、物料倾洒等问题。
