高压输电用格构式电力铁塔结构设计

　　本次呈现的格构式电力铁塔，核心服务于高压架空输电线路的架设场景，是输配电网络中承担导线支撑、绝缘隔离、荷载传递的核心地面构筑物，常见于平原、丘陵、山地等各类长距离输电走廊的节点位置，也可适配城郊短距离高压供电线路的布设需求。从功能层面看，该类铁塔需要同时承担多重荷载：一是垂直方向的导线自重、覆冰重量、铁塔自身钢结构重量，二是水平方向的风荷载、导线张力差带来的侧向拉力，部分地震设防区域还需要满足对应烈度的抗震荷载要求，同时要保证带电导线与塔身、地面、周边跨越物之间保持足够的安全绝缘距离，避免发生放电、闪络等电力事故。设计层面采用经典的空间桁架格构结构，主材选用等边角钢拼接，通过节点板配合螺栓连接形成稳定的空间受力体系，

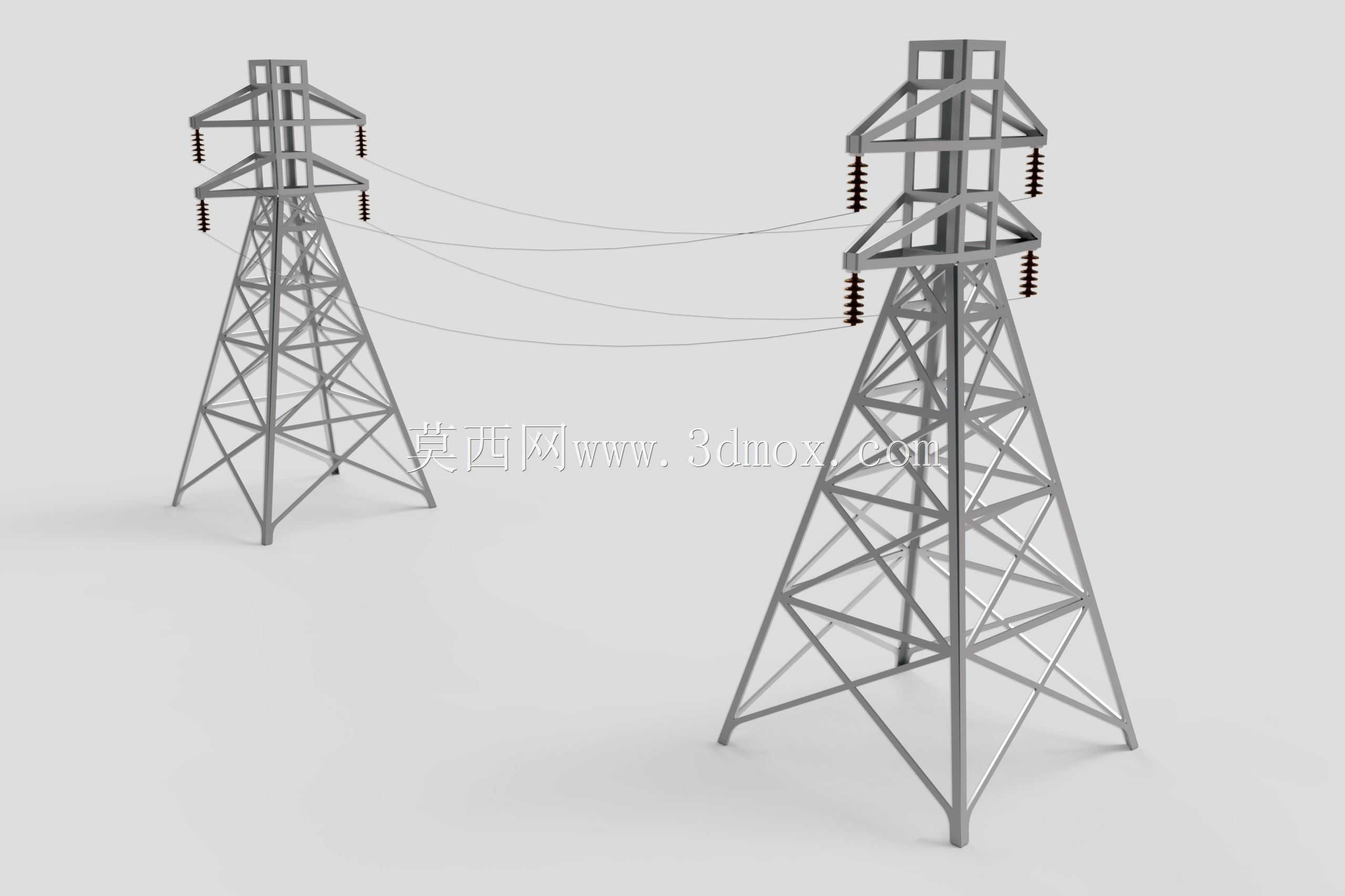

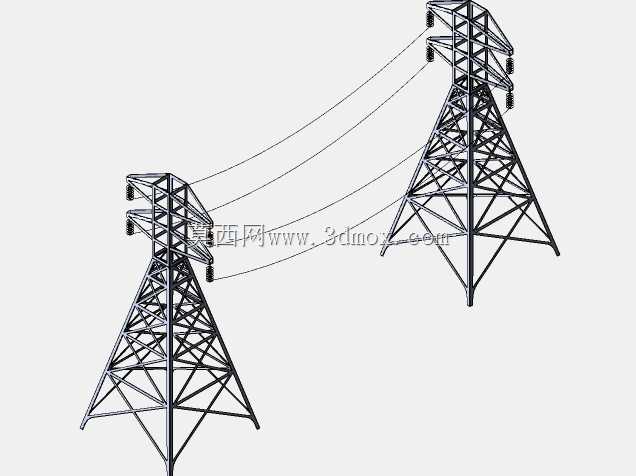

　　相比实腹式结构能大幅降低钢材用量，同时结构透风性好，可有效减小强风天气下的风阻荷载，降低塔身倾覆风险。塔身整体采用上窄下宽的四棱锥台构型，底部根开尺寸根据设计输电电压等级、架设高度匹配设定，底部通过地脚螺栓与现浇混凝土基础锚固，保证整体结构的抗倾覆、抗滑移能力满足工程要求；塔身上部设置多层横担，横担端部预留绝缘子串安装位，可根据导线回路数调整横担的布置层数与伸出长度，绝缘子挂点位置经过受力校核，保证导线挂设后各方向受力均匀传递到塔身主材。塔身腹杆采用交叉布置的斜材，将主材分割为多个受力计算单元，减小主材的长细比，避免受压主材发生失稳变形，每段塔身的连接节点均设置有加劲肋，分散节点处的集中应力，避免长期荷载作用下节点出现疲劳变形。

　　从安装边界来看，该类铁塔的单段构件长度控制在运输限值以内，现场可通过分段吊装、螺栓拼接的方式完成组装，不需要复杂的现场焊接作业，适配山地、野外等无大型焊接作业条件的施工场景；塔脚位置设计有可调式垫板结构，可适配基础施工时的微小标高误差，保证塔身组装后的垂直度满足施工验收规范要求。横担端部的挂点位置预留有足够的安装操作空间，方便后期绝缘子串、导线、金具的挂载与检修作业，塔身沿高度方向设置有爬梯结构（模型中可预留对应安装位），满足后期运维人员登塔检修的通行需求。整体结构的受力路径清晰，从导线挂点传递来的荷载通过横担传递到上部塔身主材，再通过斜材逐段分散传递到下部塔身，最终通过塔脚传递到混凝土基础，所有构件的截面选型均经过受力验算，在满足结构强度、刚度、稳定性要求的前提下尽可能优化材料用量，平衡结构可靠性与工程建设成本。
