直列四缸发动机配气机构与密封组件

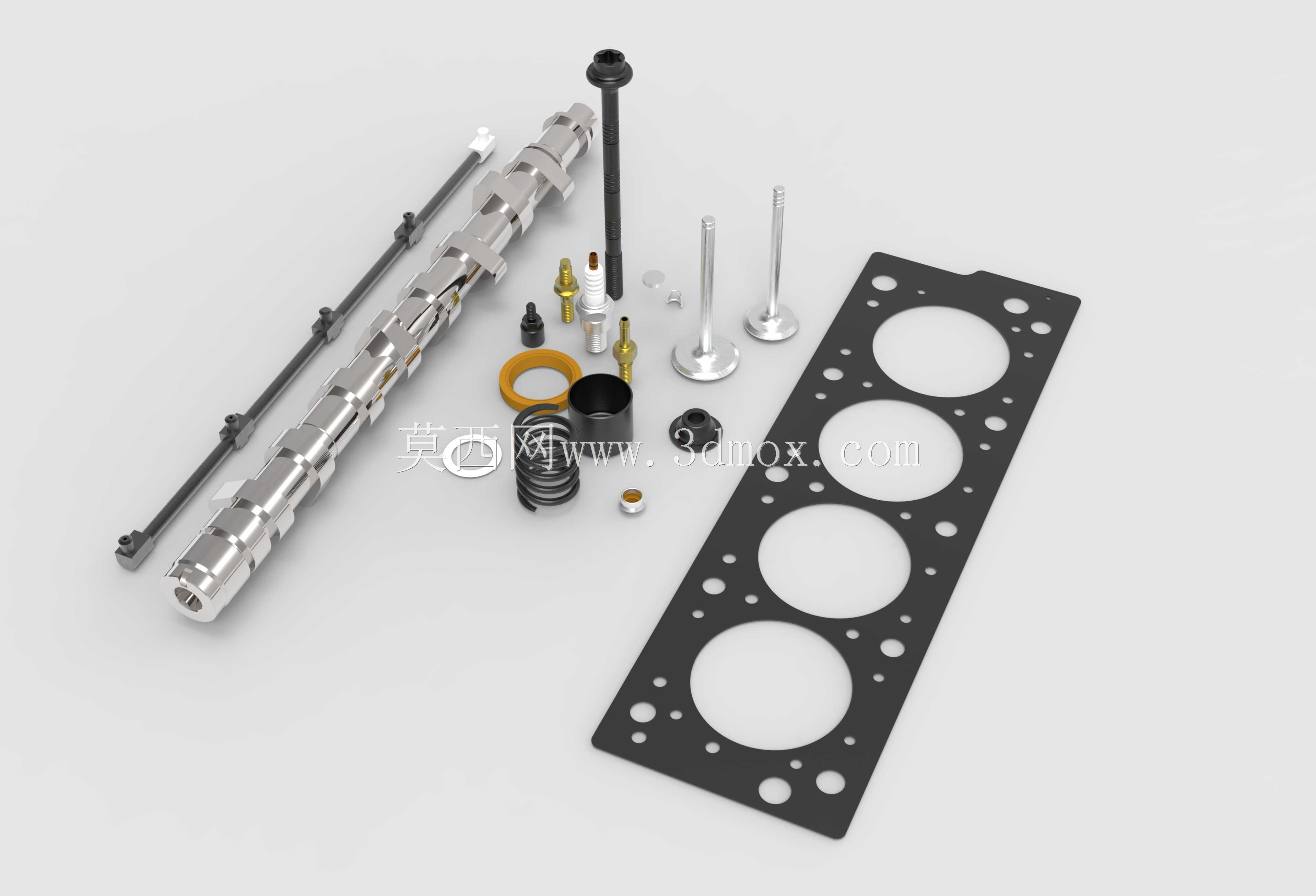

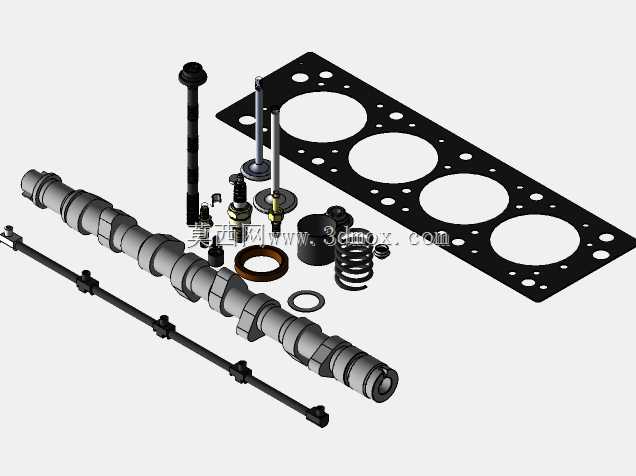

　　这套组件覆盖直列四缸内燃机上部配气与缸盖密封的核心配套零件，可直接用于动力系统的结构验证、装配干涉检查以及维修拆解教学场景。整套模型按实际量产机型的装配关系排布，各零件的配合边界完全遵循内燃机设计的公差规范，能直观呈现缸盖区域各部件的空间位置逻辑。其中气缸垫采用四层复合钢结构的常见量产形态，四个缸孔的中心距严格对应直列四缸机型的常规缸心距参数，周边的螺栓过孔、冷却液通道孔、润滑油道孔的位置完全匹配缸体与缸盖的对应接口，安装时的压紧边界覆盖所有密封区域，可有效阻隔燃烧室高压燃气、冷却回路液体与润滑油路的互通，建模时还原了密封筋的凸起结构，能直观体现密封面的压力分布设计逻辑。凸轮轴为顶置式进气凸轮轴，轴颈的直径梯度、

　　凸轮型线的升程段与缓冲段轮廓都按实际配气相位的需求设计，轴端的定位槽、驱动端的连接结构都做了完整还原，安装时需保证轴颈与缸盖凸轮轴孔的同轴度公差，轴向窜动量控制在常规内燃机要求的0.1-0.3mm区间，确保配气动作的精准性。进排气门的杆部直径、气门盘锥面角度、气门头部厚度都符合量产机型的通用参数，杆部与气门导管的配合间隙按工作温度下的膨胀量预留，气门弹簧的节距、自由高度、刚度参数匹配对应转速下的气门回位需求，避免高转速工况下出现气门飞脱现象。其余的紧固件、密封环、定位销等小零件，都按对应位置的安装要求做了等比例还原，螺栓的螺纹规格、垫片的压紧面尺寸都与缸盖的螺纹孔参数匹配，装配时的拧紧顺序、扭矩要求都可以通过模型的排布逻辑直观推导。

　　整套模型的各零件没有冗余的非装配结构，所有配合面的尺寸链都经过闭合校验，可直接用于虚拟装配仿真、维修流程演示，也可作为内燃机结构教学的可视化素材，帮助设计人员快速理解四缸发动机缸盖区域的零件配合逻辑，在新机型改型设计时也可作为基础参考框架，调整对应参数即可快速适配不同排量的直列四缸动力开发需求。
