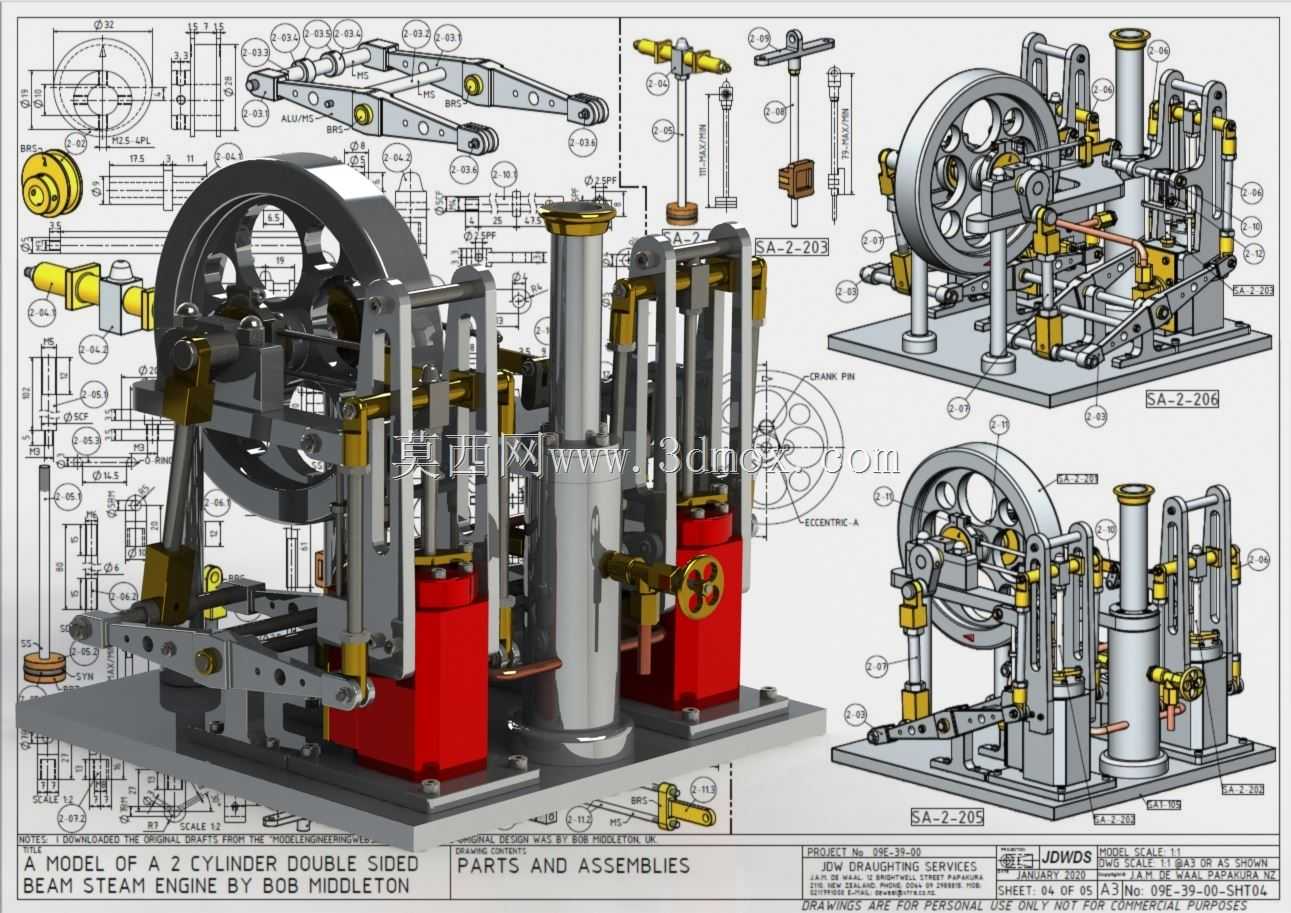

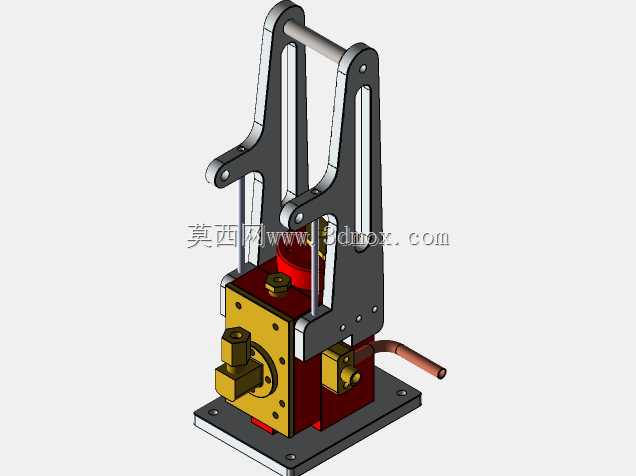

双缸双面梁式蒸汽机结构设计

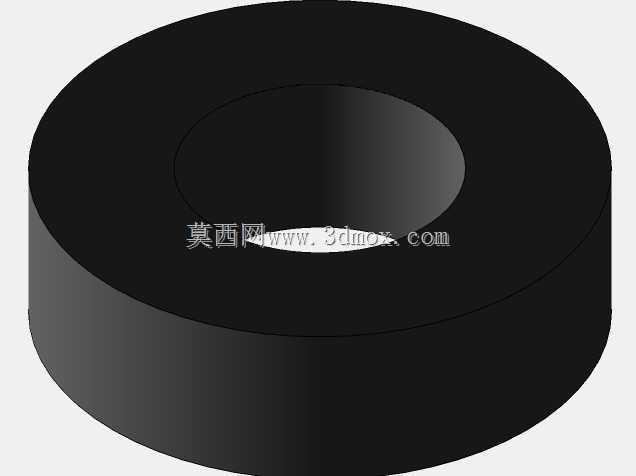

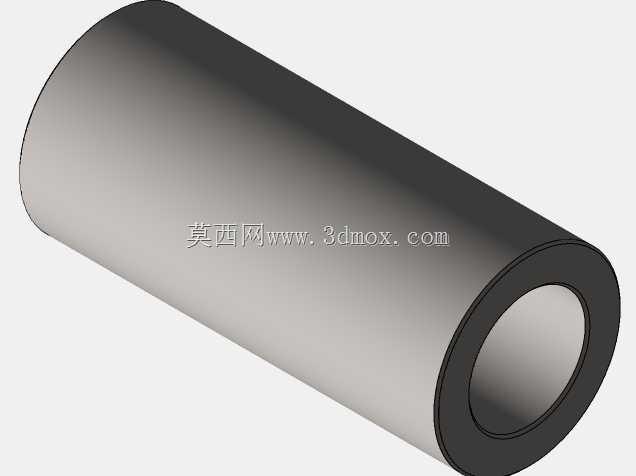

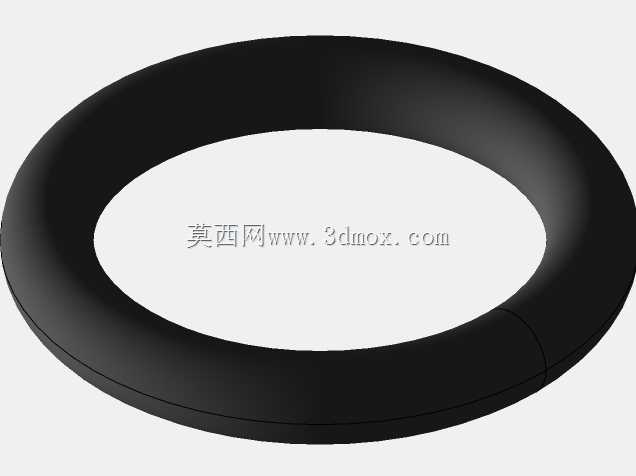

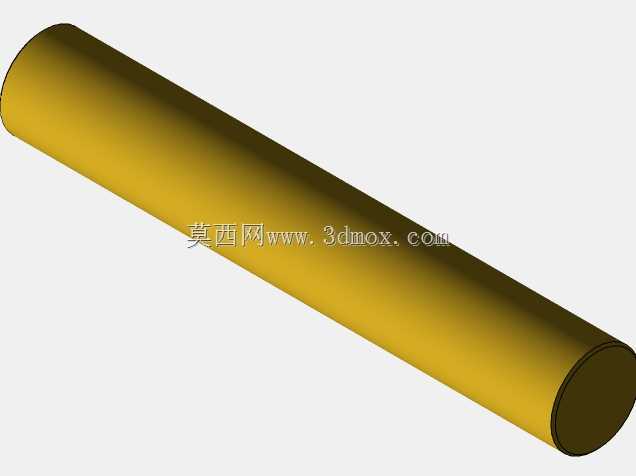

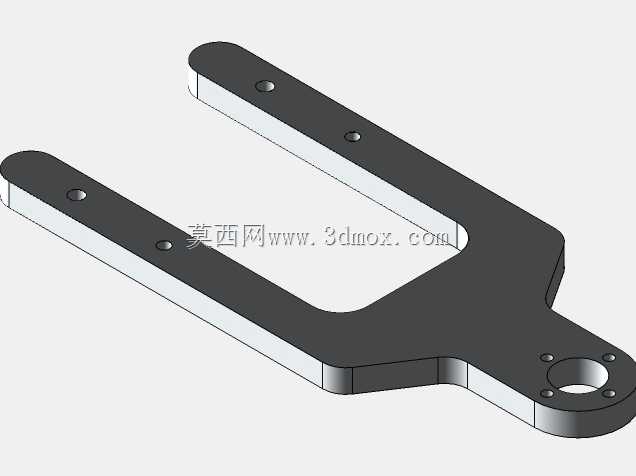

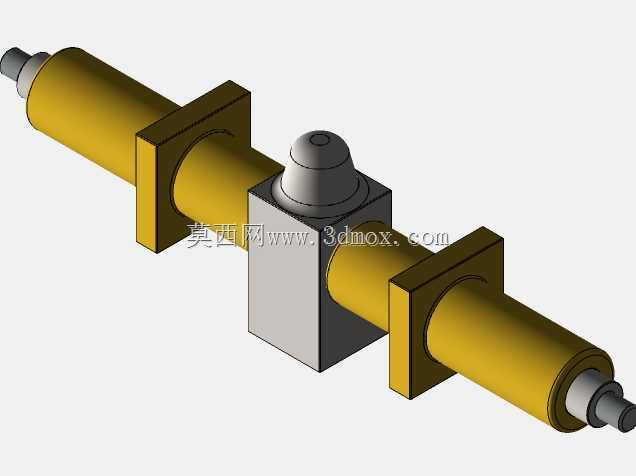

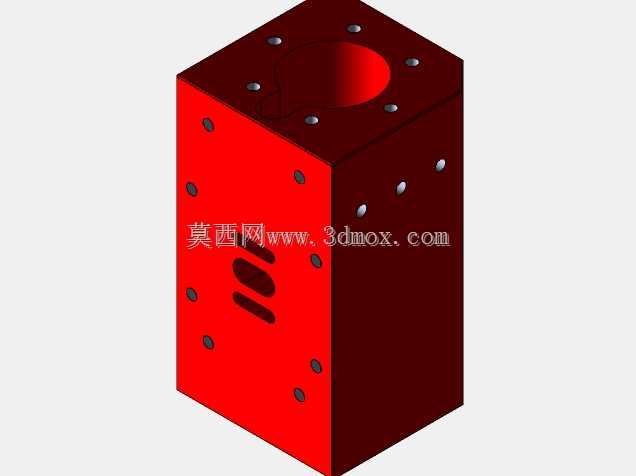

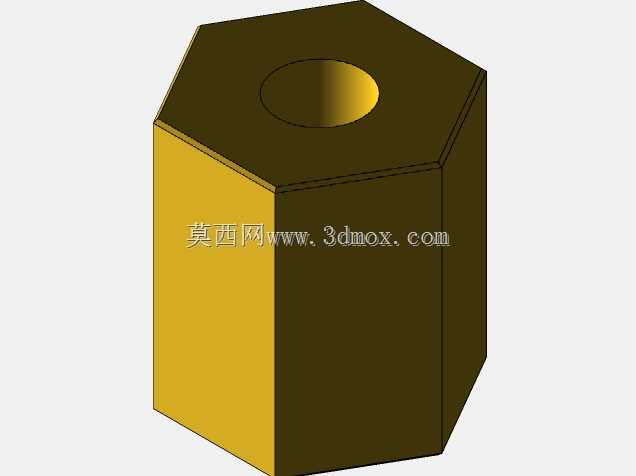

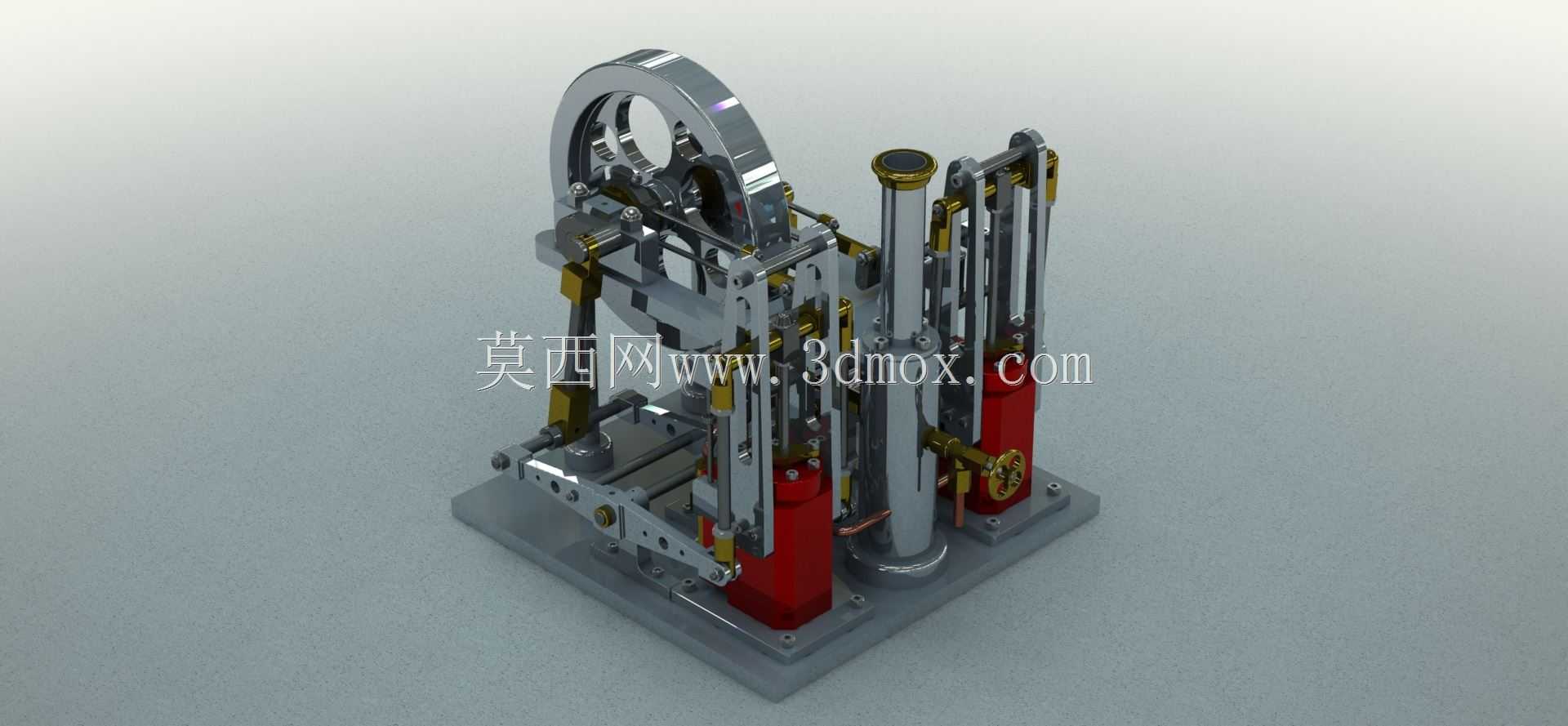

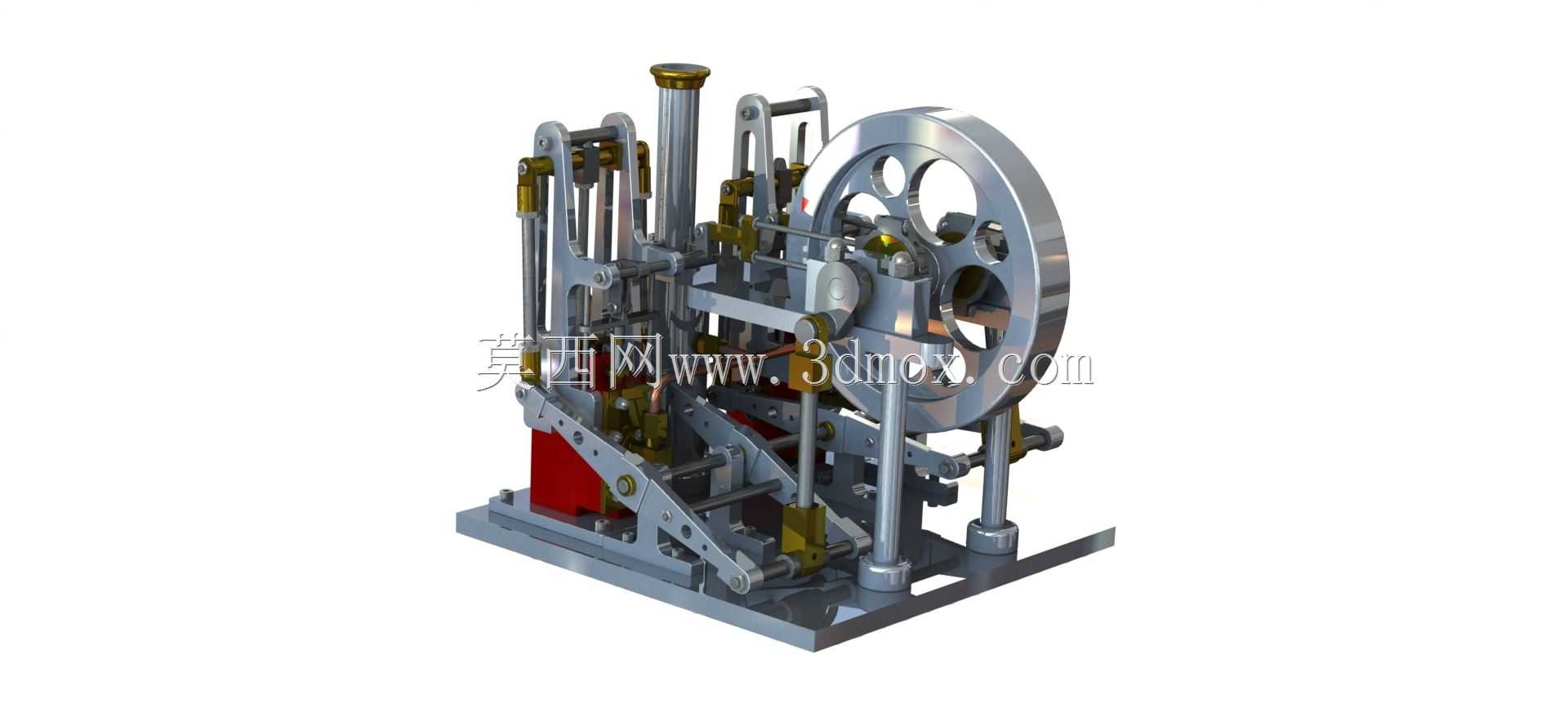

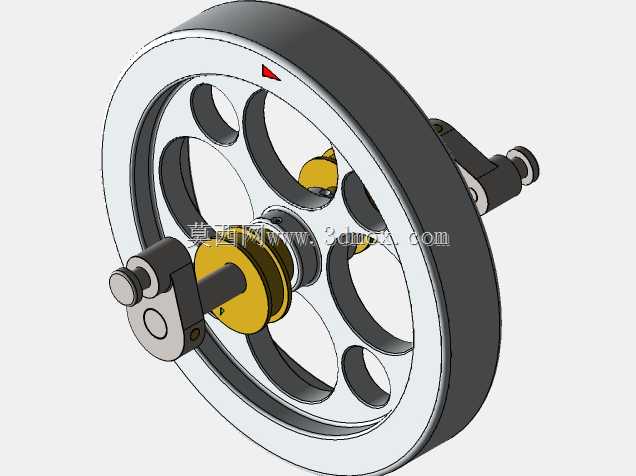

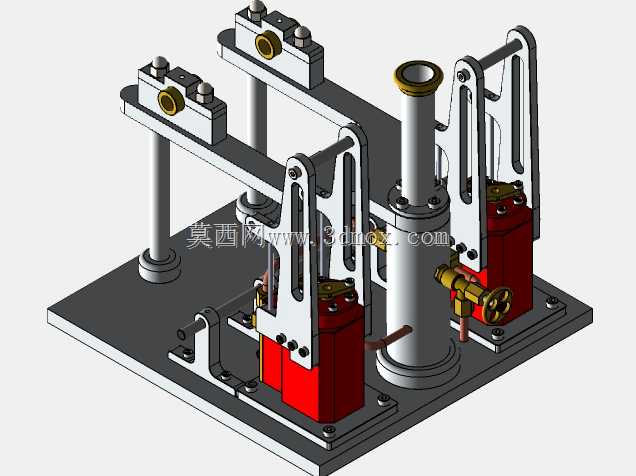

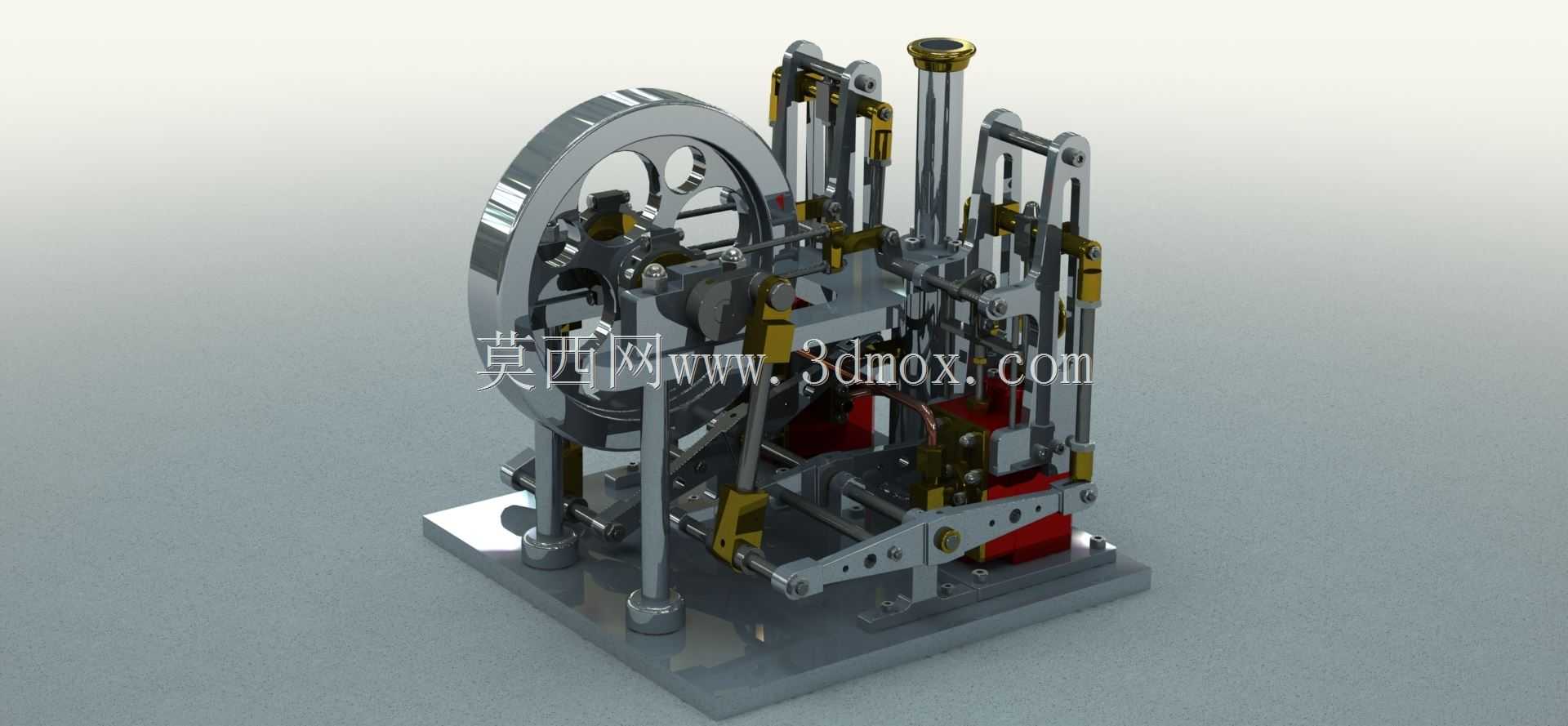

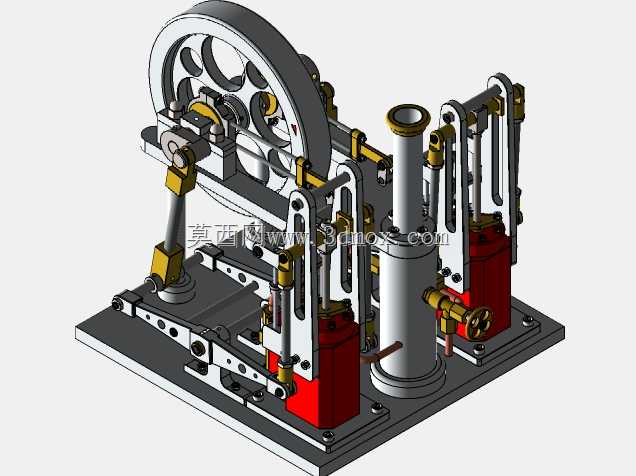

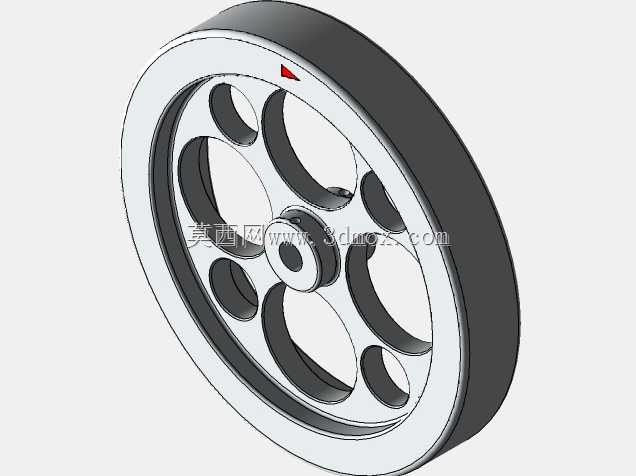

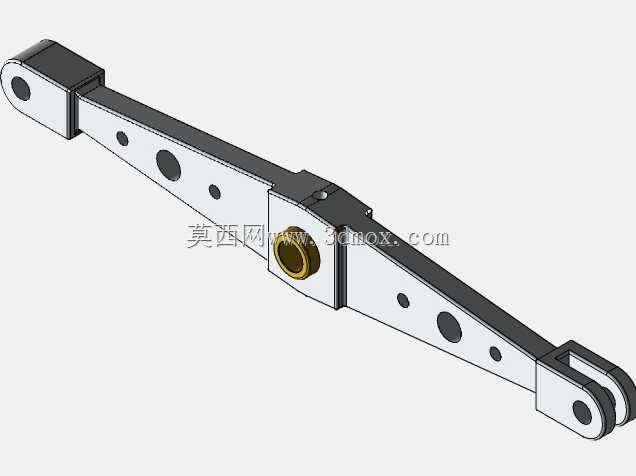

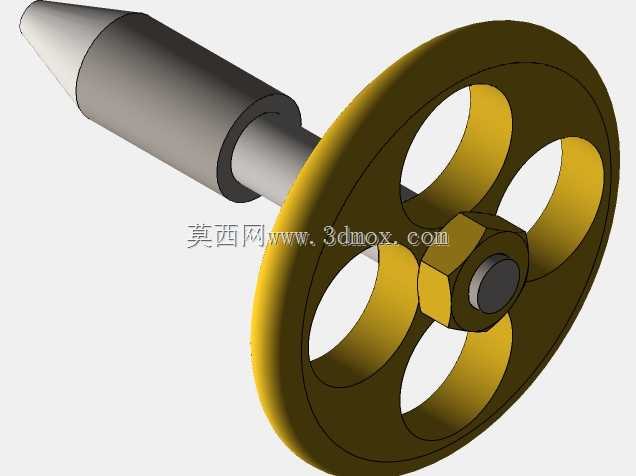

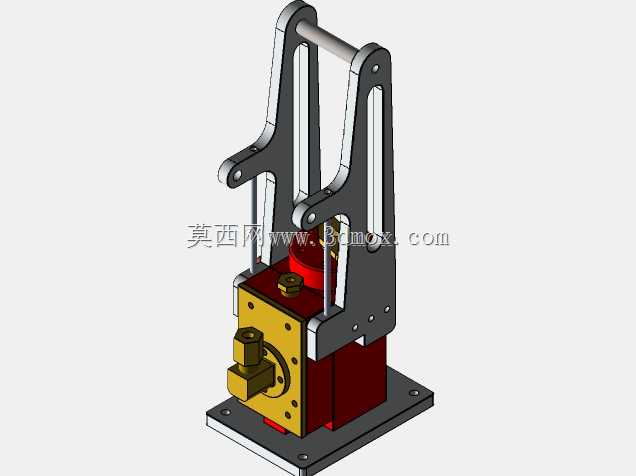

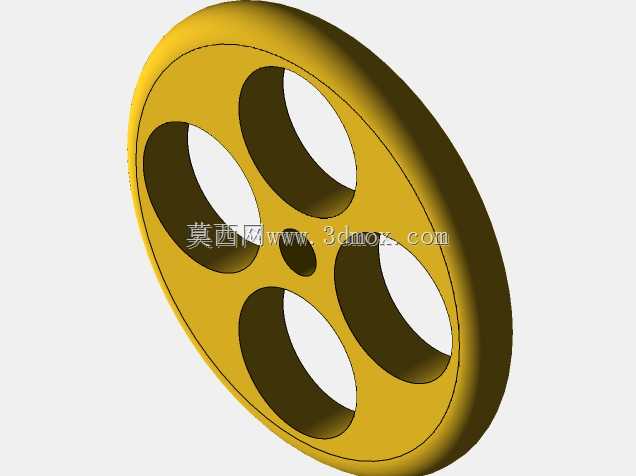

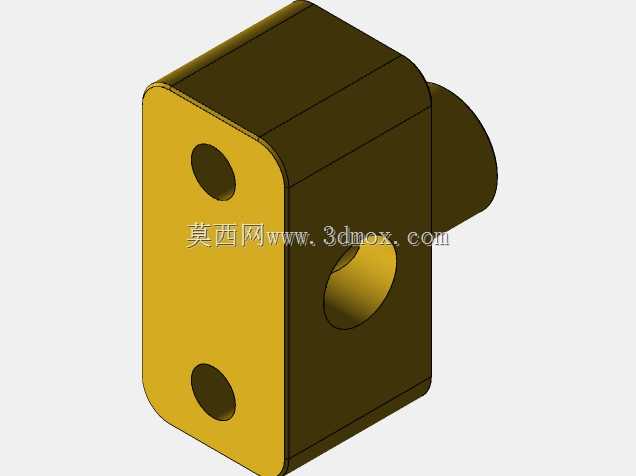

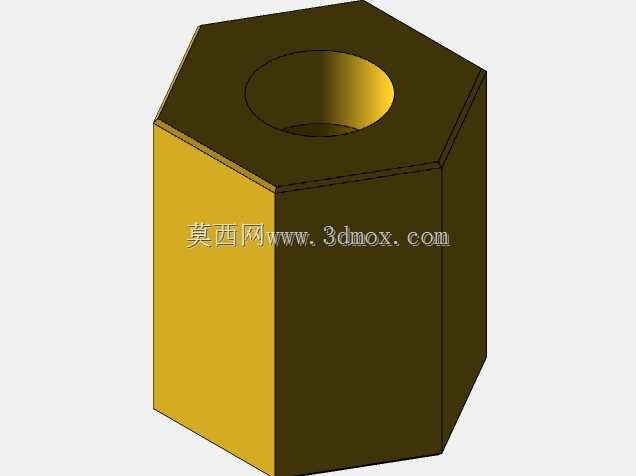

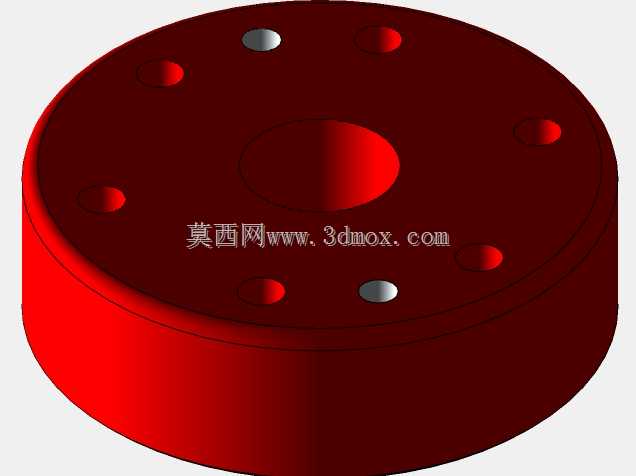

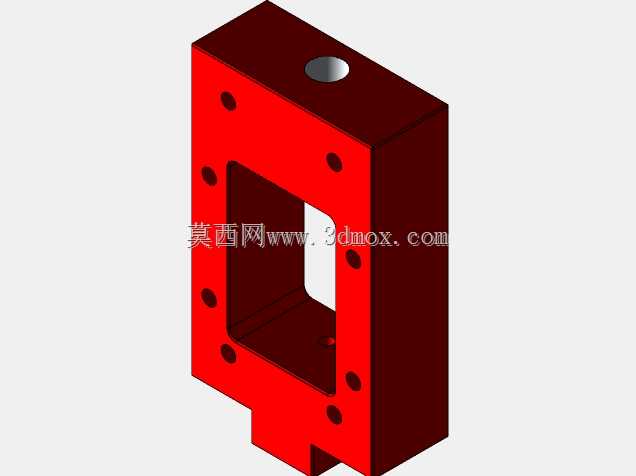

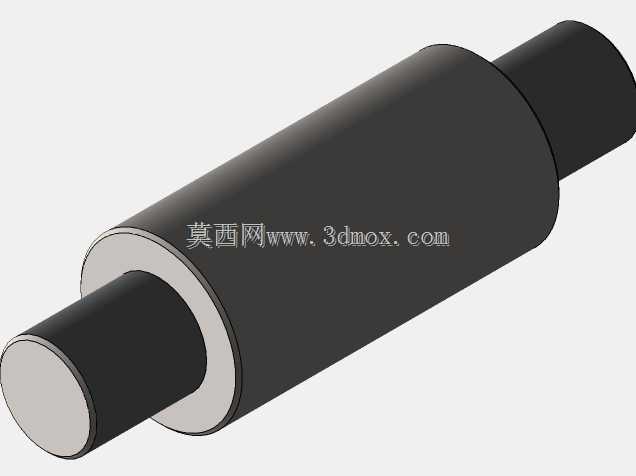

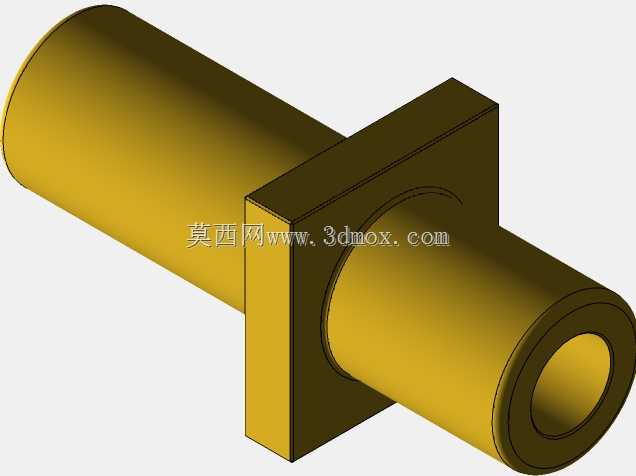

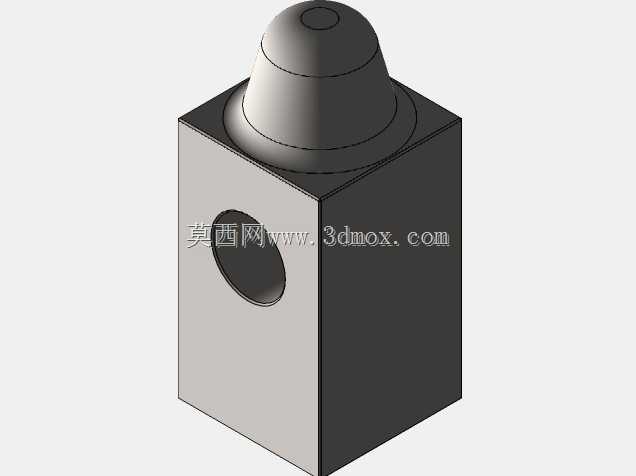

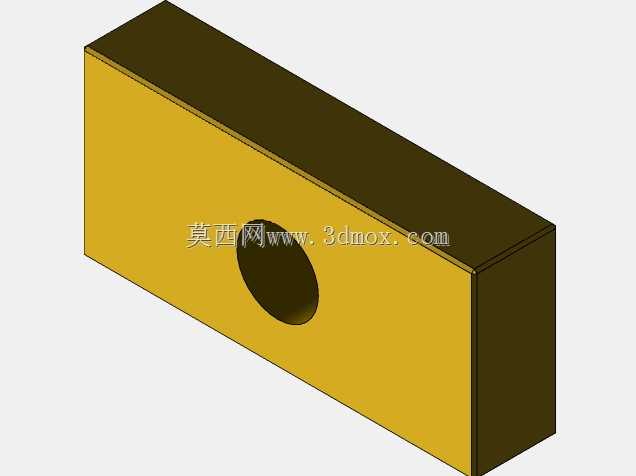

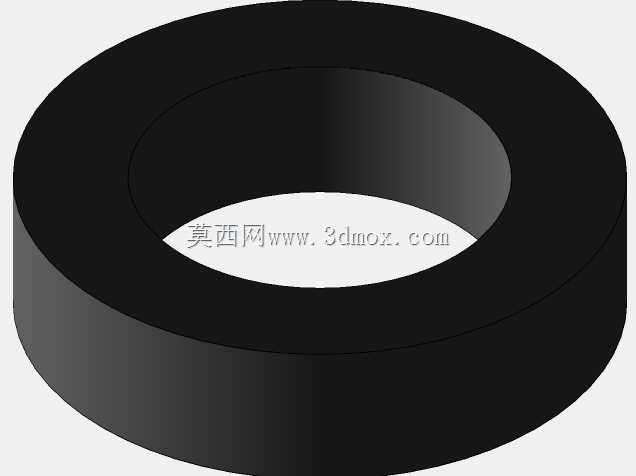

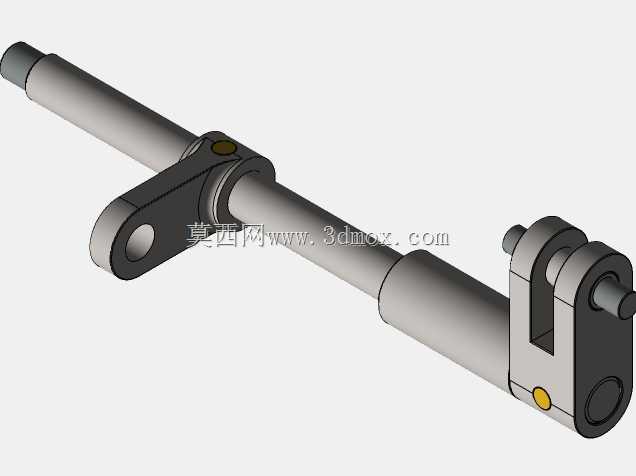

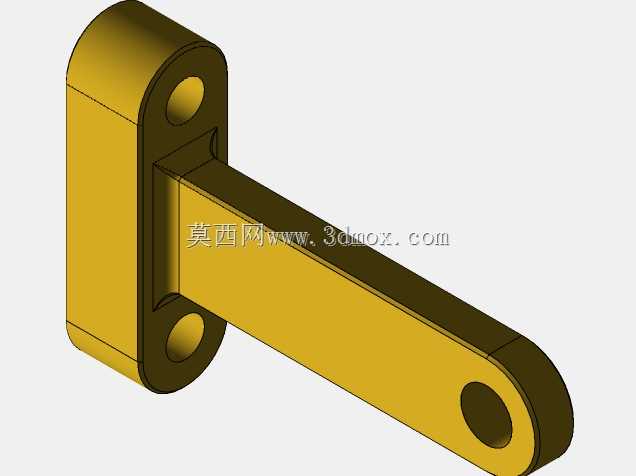

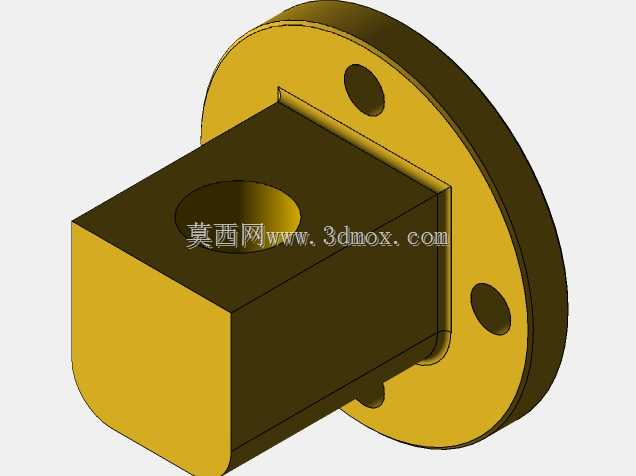

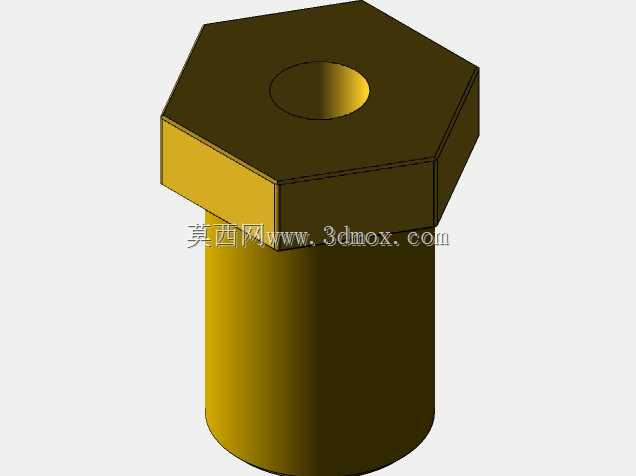

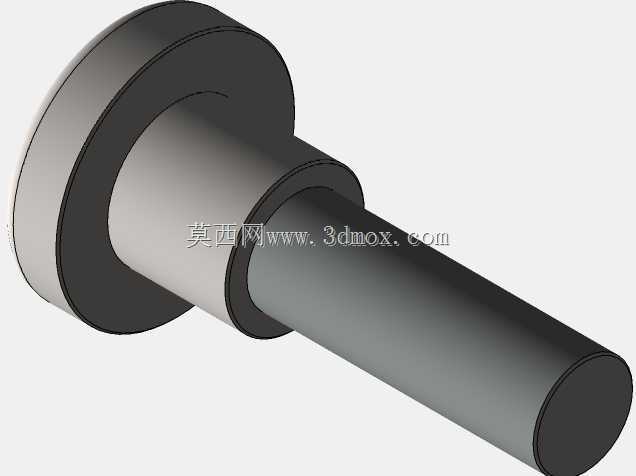

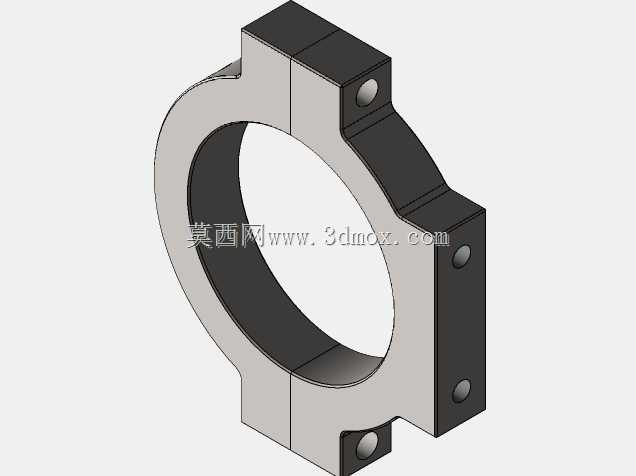

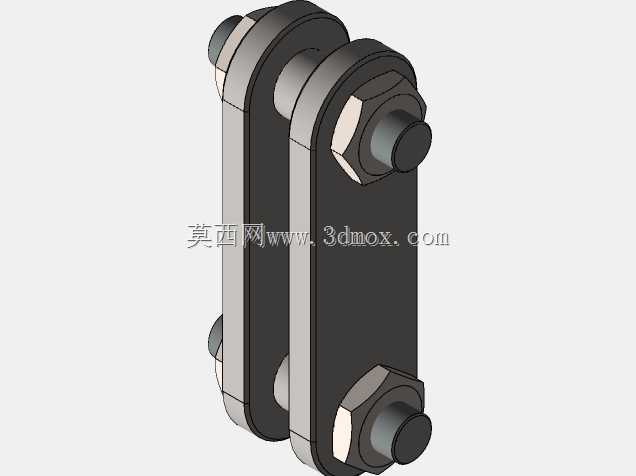

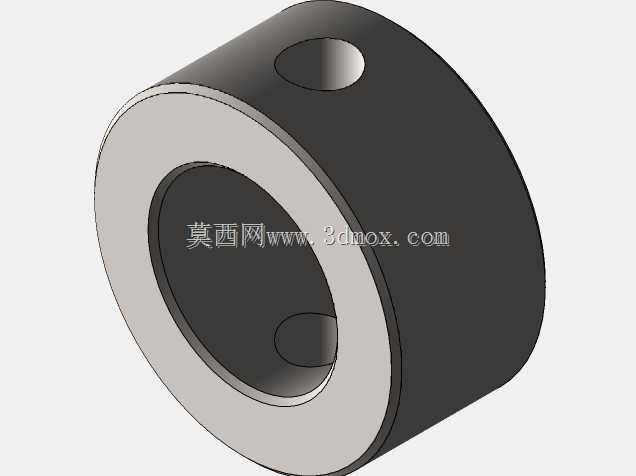

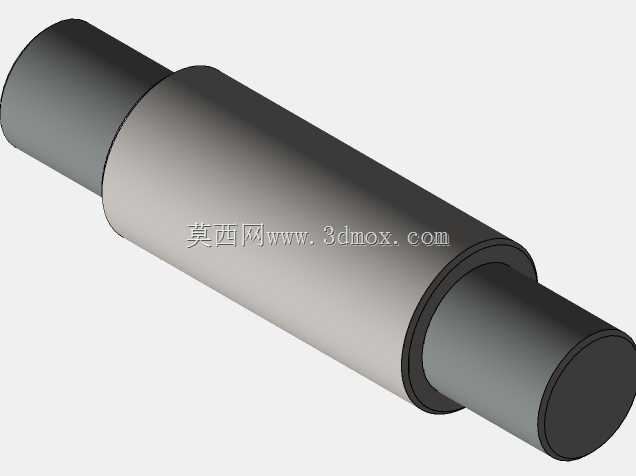

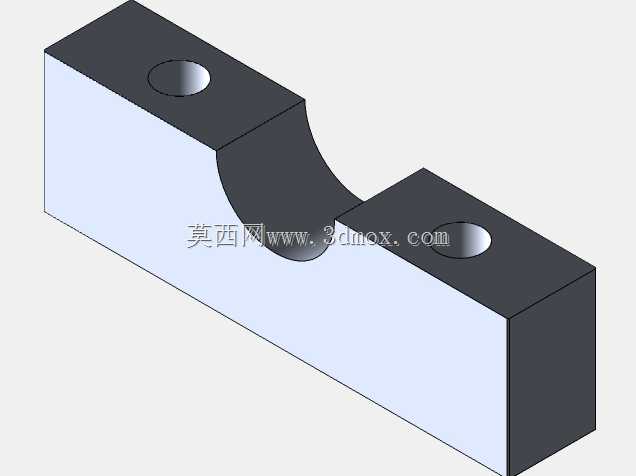

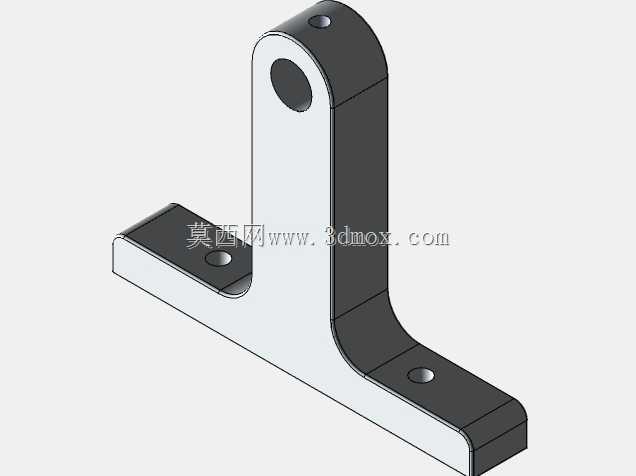

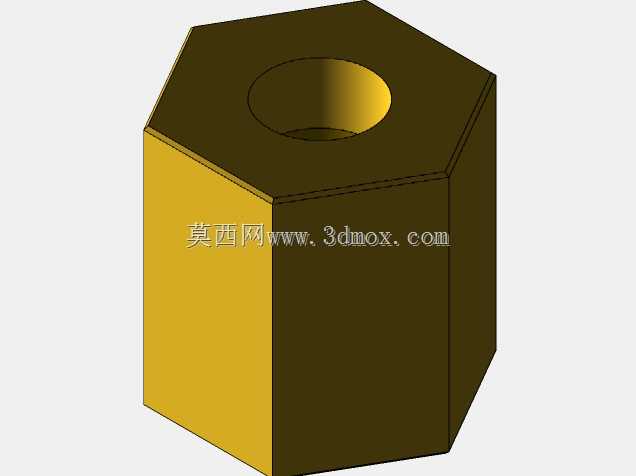

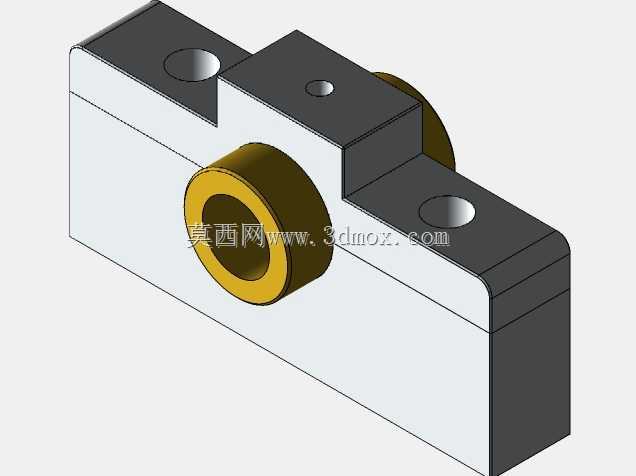

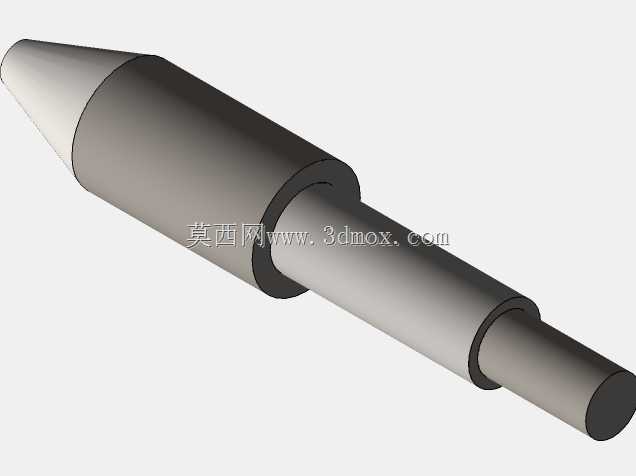

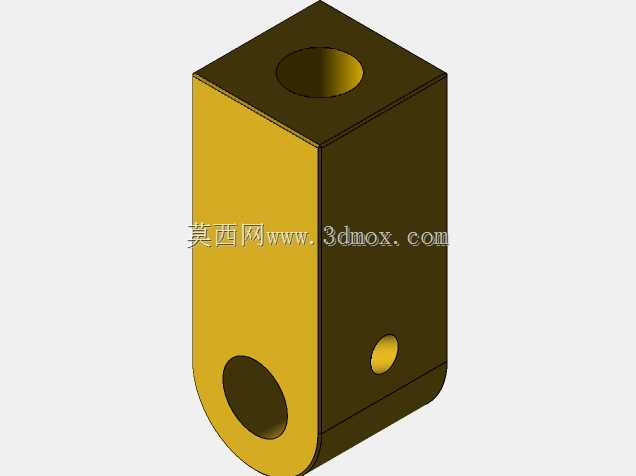

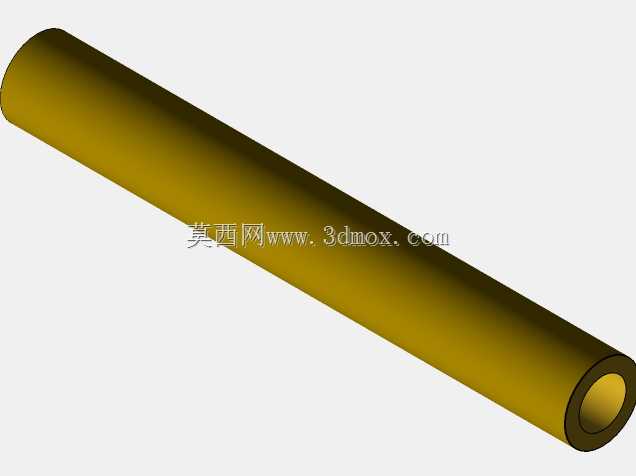

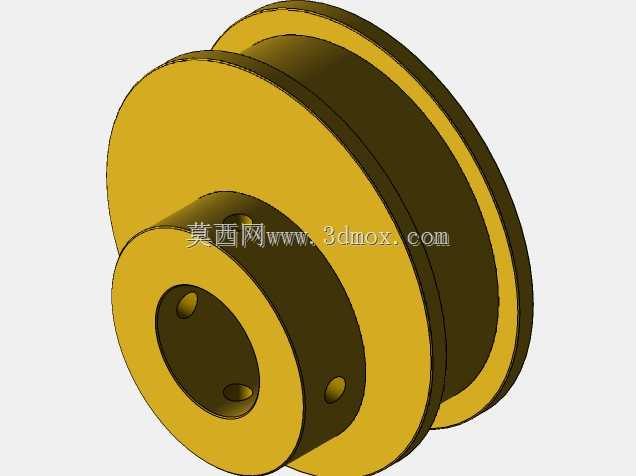

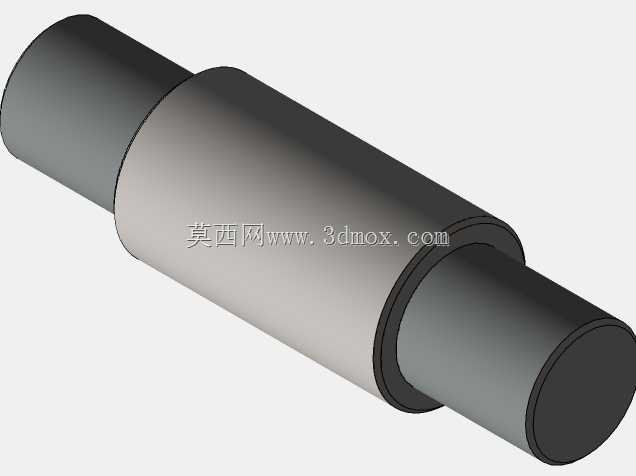

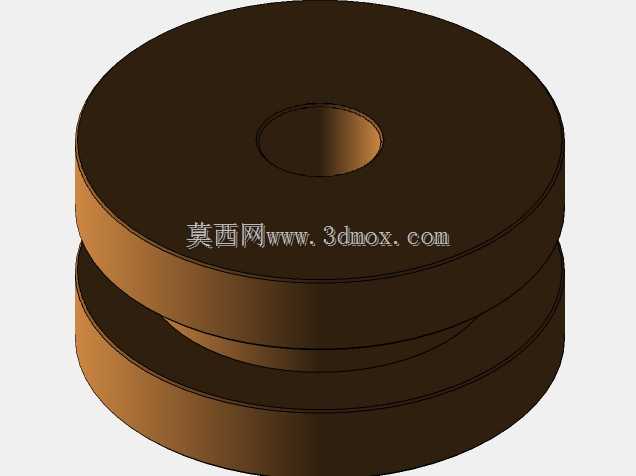

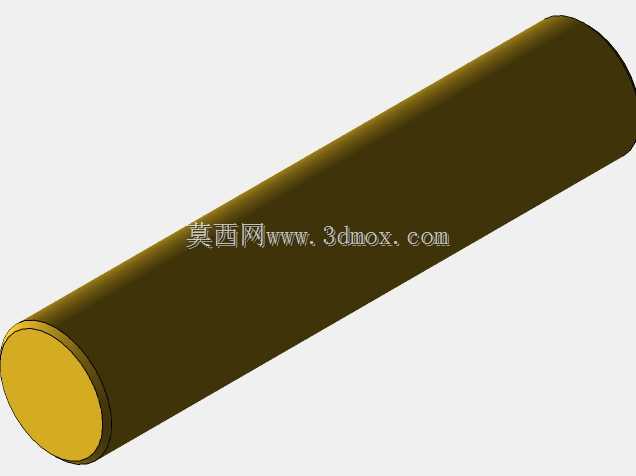

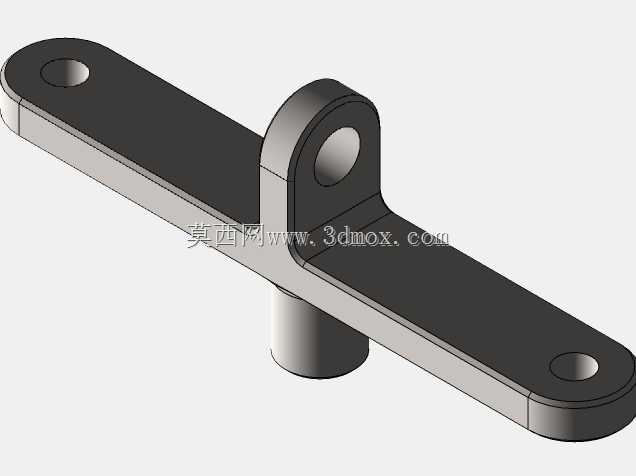

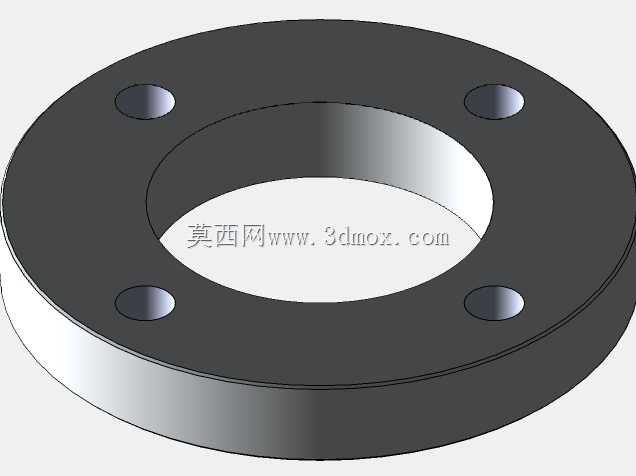

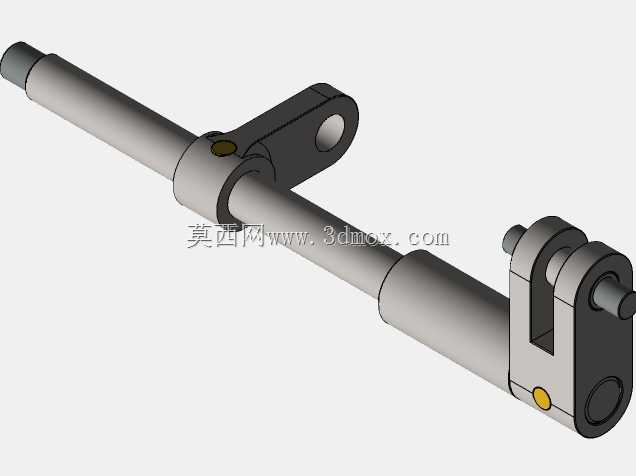

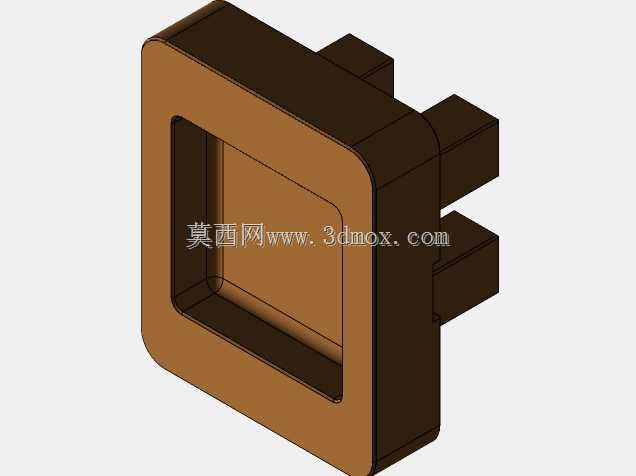

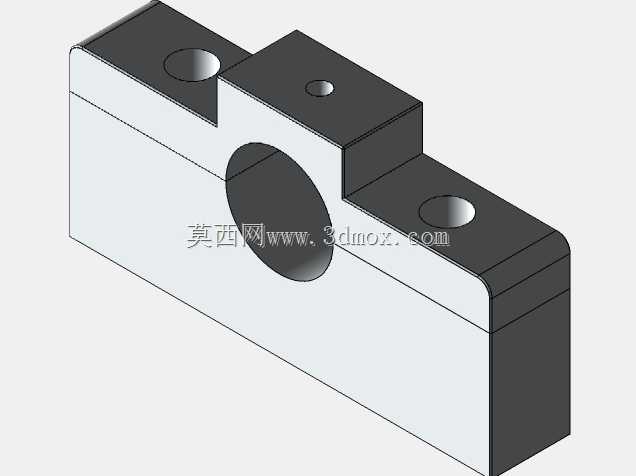

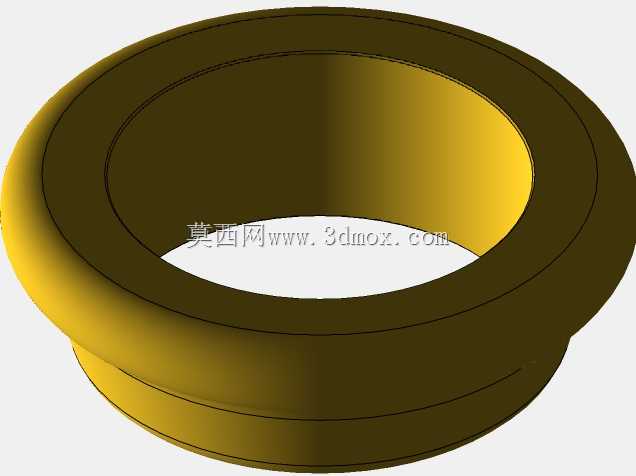

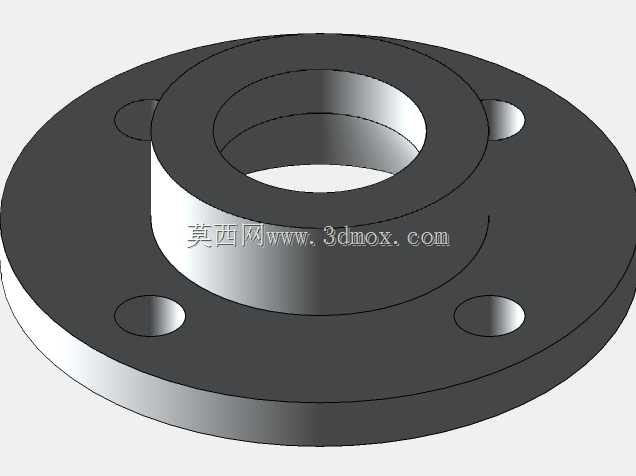

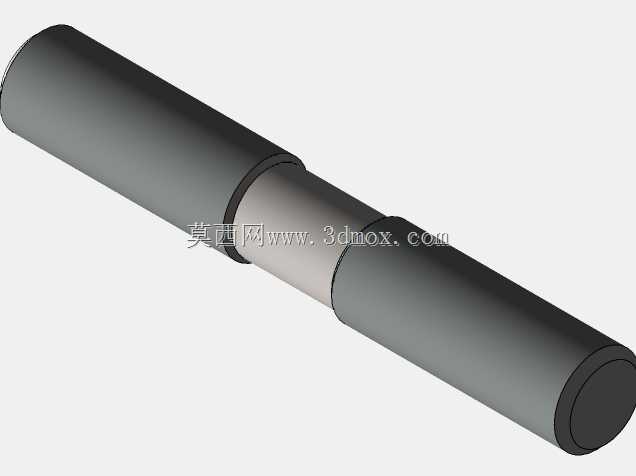

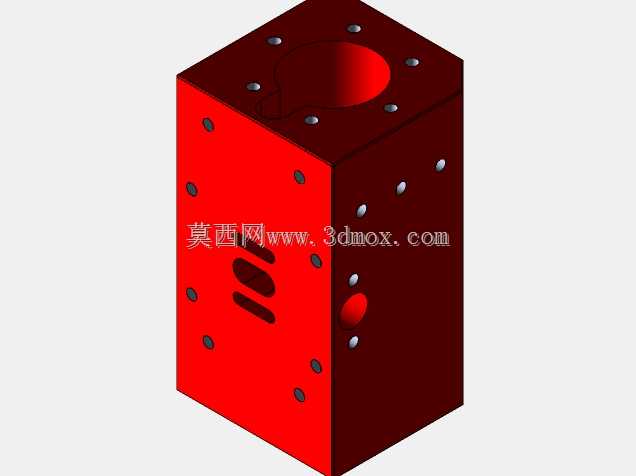

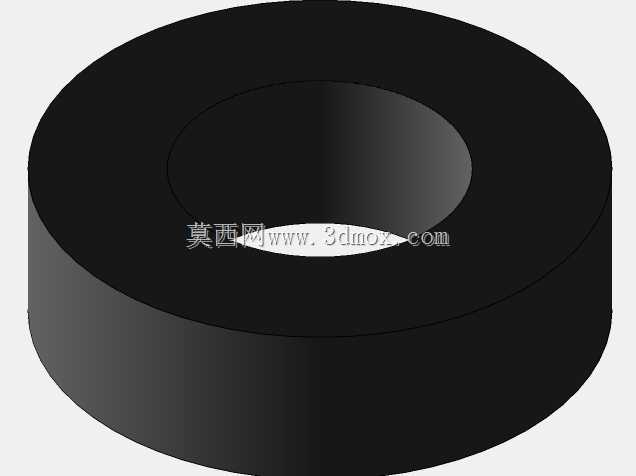

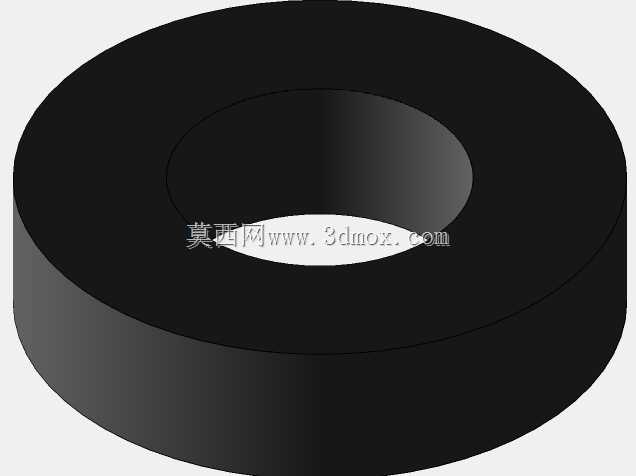

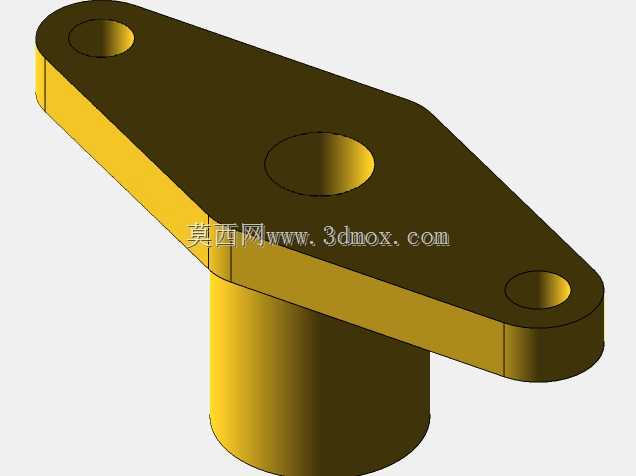

　　这款双缸双面梁式蒸汽机的结构设计，核心围绕小功率动力输出场景的稳定性需求展开，常见于教学演示模型、小型复古动力装置、科普展品的结构参考场景，也可作为早期动力机械结构逆向学习的建模参照。从功能特性来看，双缸对称布置的结构能够抵消单缸蒸汽机往复运动产生的侧向惯性力，相比单缸结构运行时的振动幅度大幅降低，飞轮的大直径设计可以储存足够的转动惯量，保证曲轴能够平稳越过止点，维持连续运转的输出特性，双面梁的传动布局将两个气缸的动力通过对称的连杆结构同步传递到曲轴端，动力输出的均匀性远优于单侧梁结构，在低转速工况下也能保持稳定的扭矩输出。设计思路上，整体采用立式紧凑布局，将气缸、传动梁、曲轴、飞轮集成在同一金属底座上，

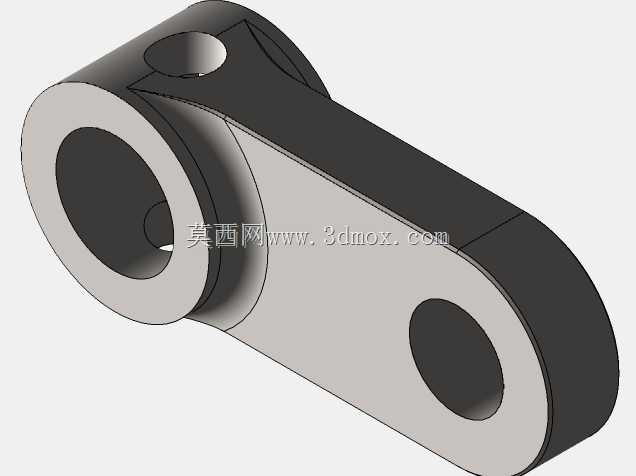

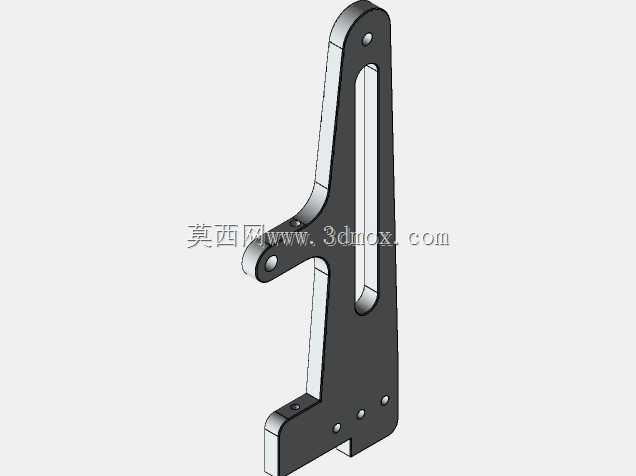

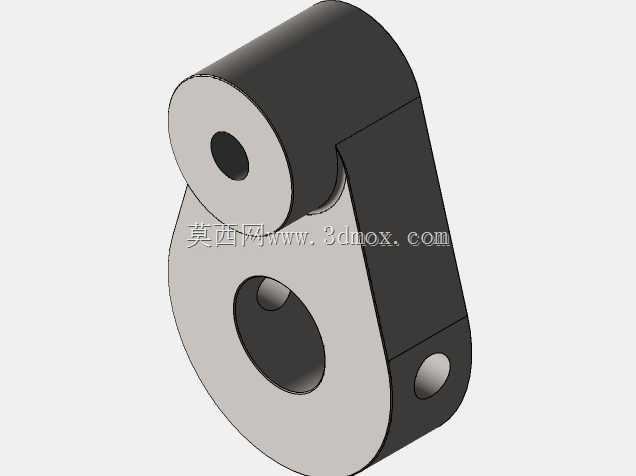

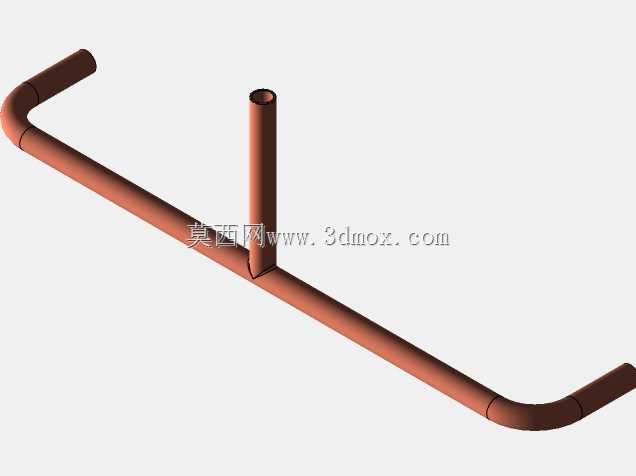

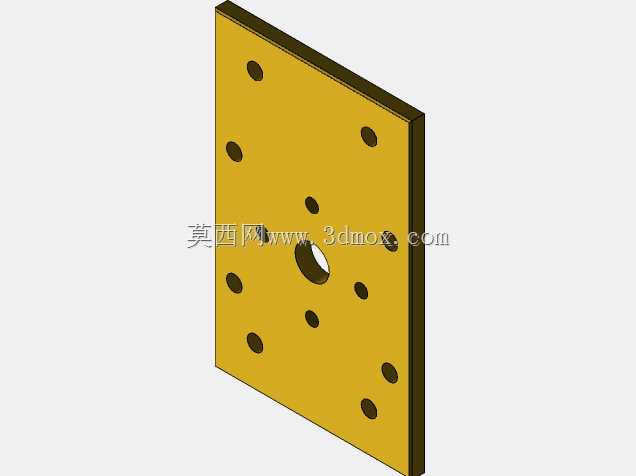

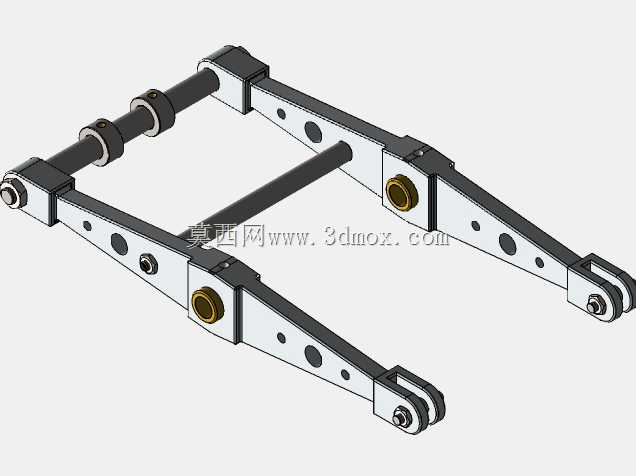

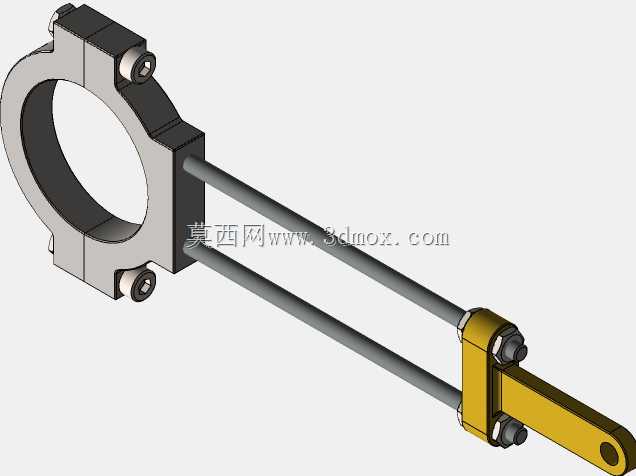

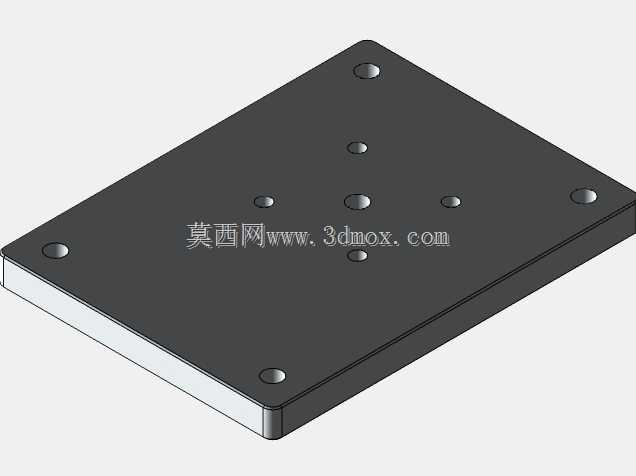

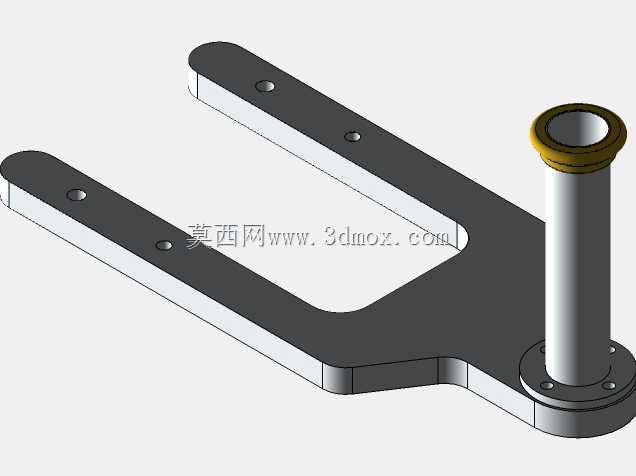

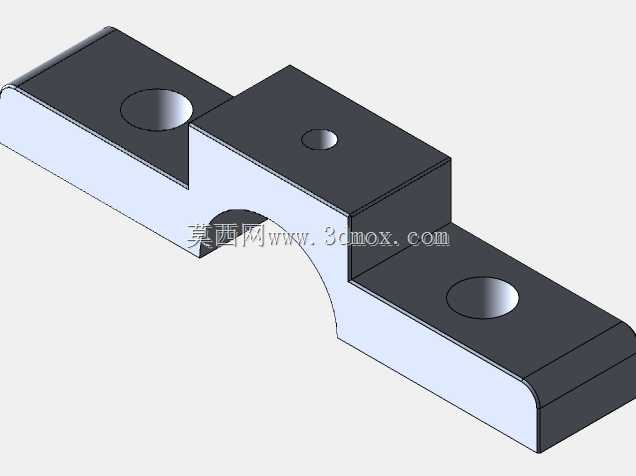

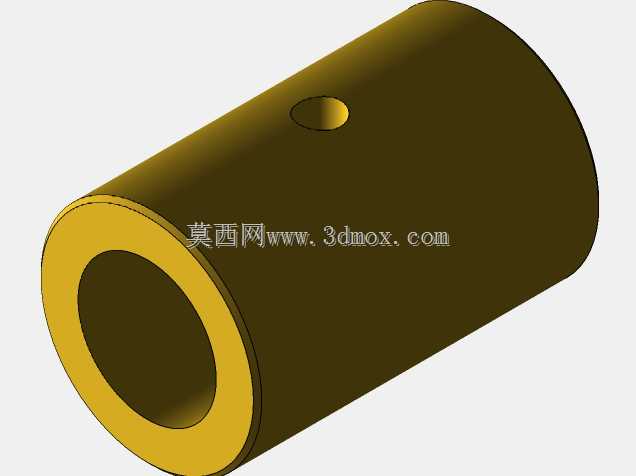

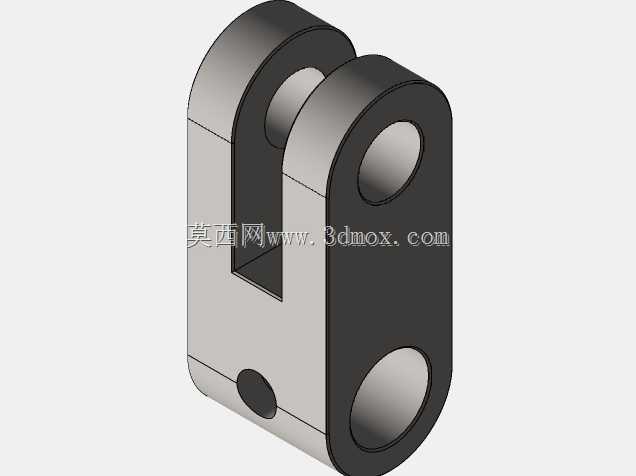

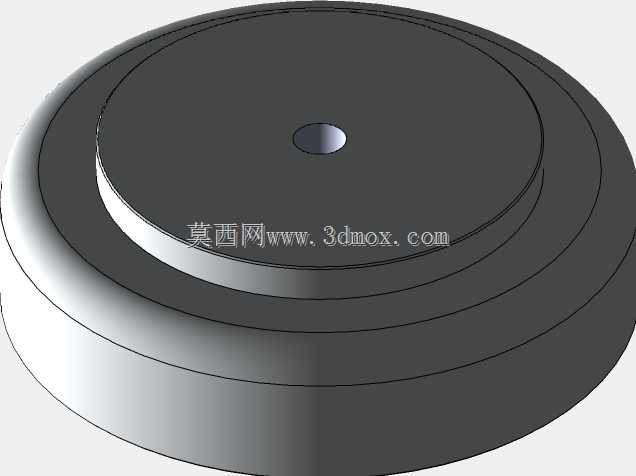

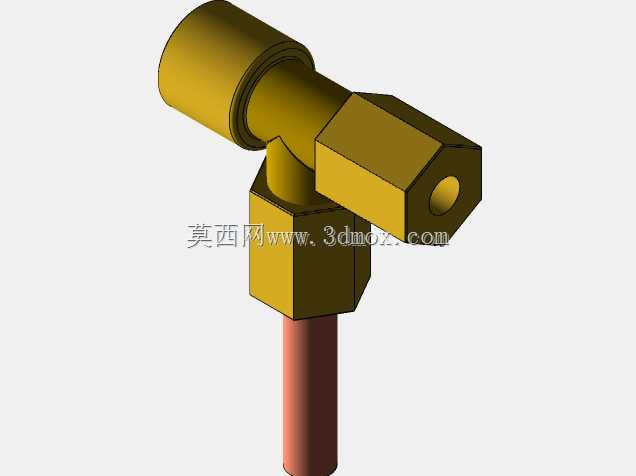

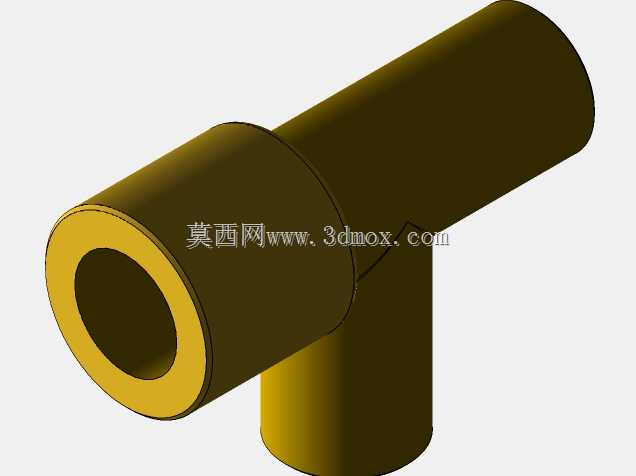

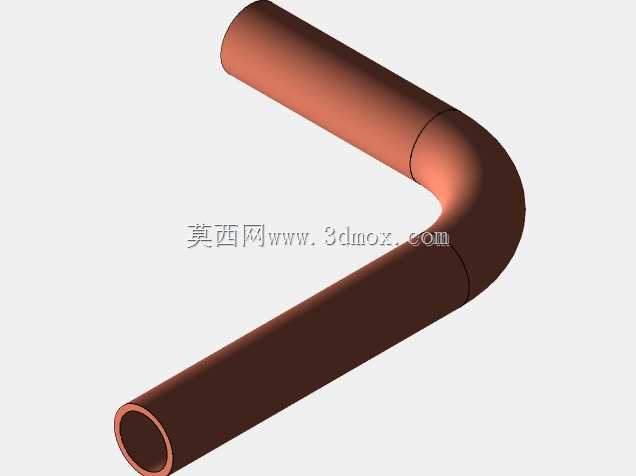

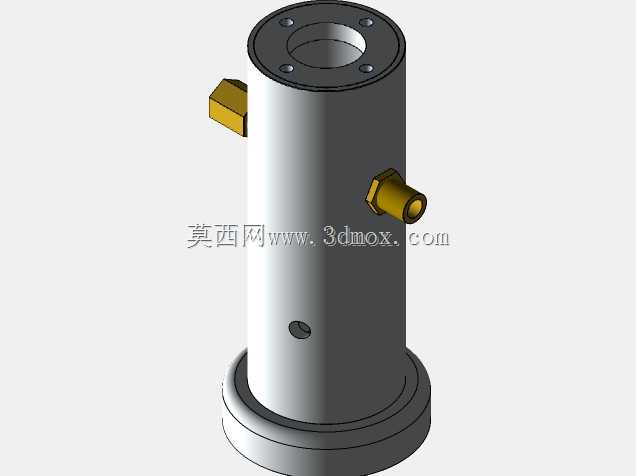

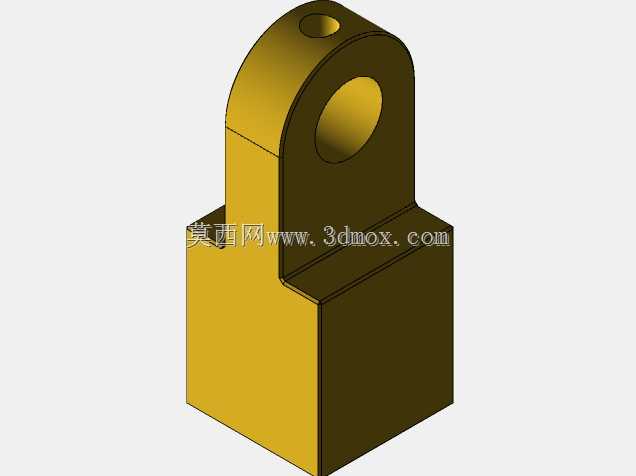

　　安装基准面统一在底座的下平面，安装时仅需要保证底座与安装支架的平面度即可完成定位，不需要额外调整各部件的相对位置，所有运动副的润滑点位都预留了外露的注油位置，日常维护时不需要拆解主体结构即可完成润滑保养。从安装边界来看，底座采用方形平板结构，四个角预留了安装固定孔位，整体外形的最大外轮廓由飞轮直径、气缸顶部高度、两侧传动梁的摆动极限位置共同决定，建模时已经将所有运动部件的行程干涉做了完整校验，传动梁摆动到极限位置时不会与气缸支架、底座立柱发生碰撞，连杆与曲轴的连接位置做了轴瓦限位结构，避免运转过程中出现轴向窜动。蒸汽进气的管路接口布置在气缸侧部的统一位置，外接管路时不会与运动部件产生干涉，排气通道顺着支架立柱内部引出，

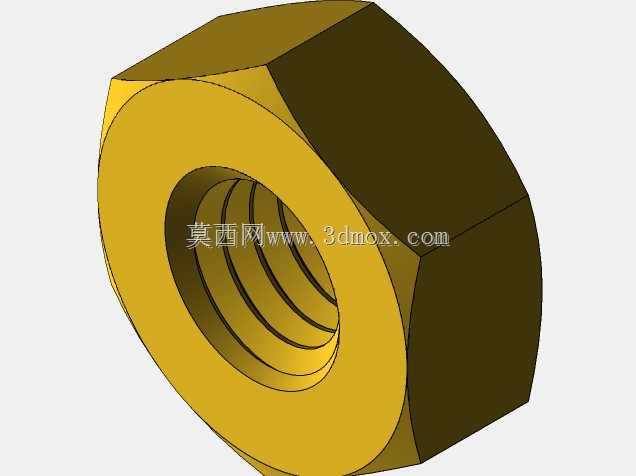

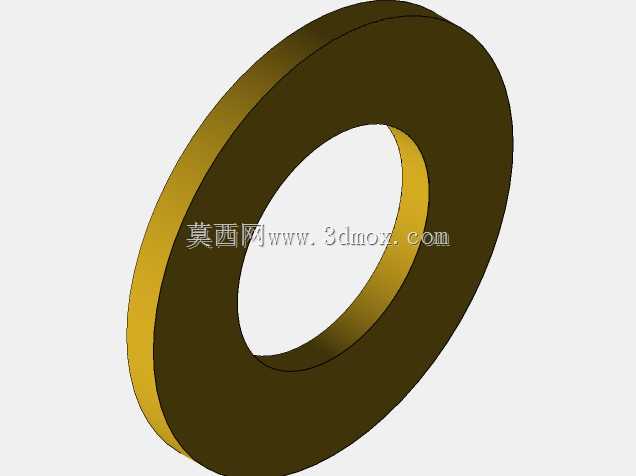

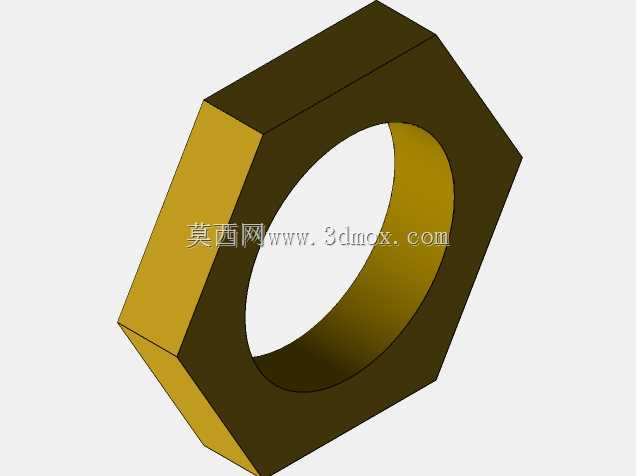

　　整体走管没有外露的杂乱管线，既保证了外观的整洁度，也避免了高温管路靠近运动部件带来的安全隐患。这类结构的蒸汽机在实际应用中，不需要复杂的配气机构调整，双缸的配气相位呈对称布置，安装完成后仅需要调整一次进气阀门的开度即可维持稳定运转，对于教学演示场景来说，能够直观展示蒸汽机从蒸汽压力输入到旋转动力输出的完整传动过程，所有运动结构都外露可见，不需要额外拆解就能观察到曲柄连杆、梁式传动、飞轮储能的全部工作过程，作为科普展品使用时，观众可以清晰看到每个部件的运动轨迹，理解往复式动力机械的基本工作原理。建模过程中对每个运动部件的配合公差都做了对应设置，轴与孔的配合采用间隙配合的参数预留，保证3D打印或者机加工制作时，零件能够顺利装配且不会出现过大的旷量，所有紧固件的规格都采用通用标准件尺寸，加工制作时不需要定制特殊规格的螺丝、销钉，降低实物制作的成本与加工难度。
