机器视觉红色条形LED检测光源

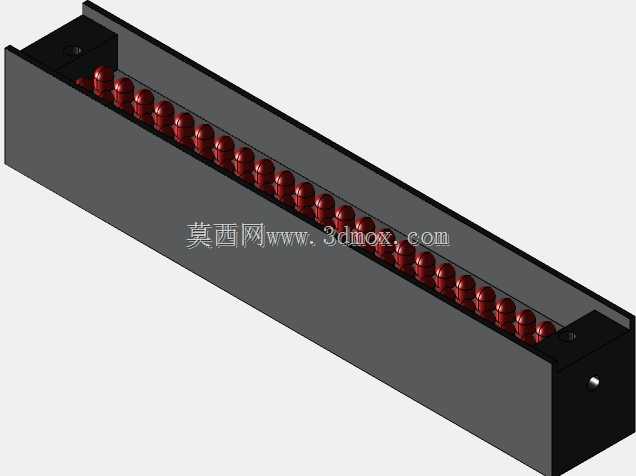

　　这款条形LED光源是机器视觉检测系统里的核心配套照明部件，主要面向工业产线的外观检测、尺寸测量、缺陷识别场景设计，在3C电子零部件外观筛查、印刷品字符识别、金属零件表面划痕检测、包装条码读取等工位都有广泛应用，能够为工业相机提供均匀稳定的照明输出，消除环境光干扰，提升被拍摄目标的特征对比度，让视觉算法能够更精准地抓取目标特征。从结构设计来看，这款光源采用长条形窄边布局，整体外形尺寸控制在109×16mm的紧凑规格，安装边界占用空间极小，能够适配狭小的设备安装空间，不管是集成在紧凑的桌面式视觉检测台，还是嵌入大型自动化产线的检测工位，都不需要对原有设备结构做大幅改动。光源本体采用黑色阳极氧化铝合金外壳，既能够保证结构强度，

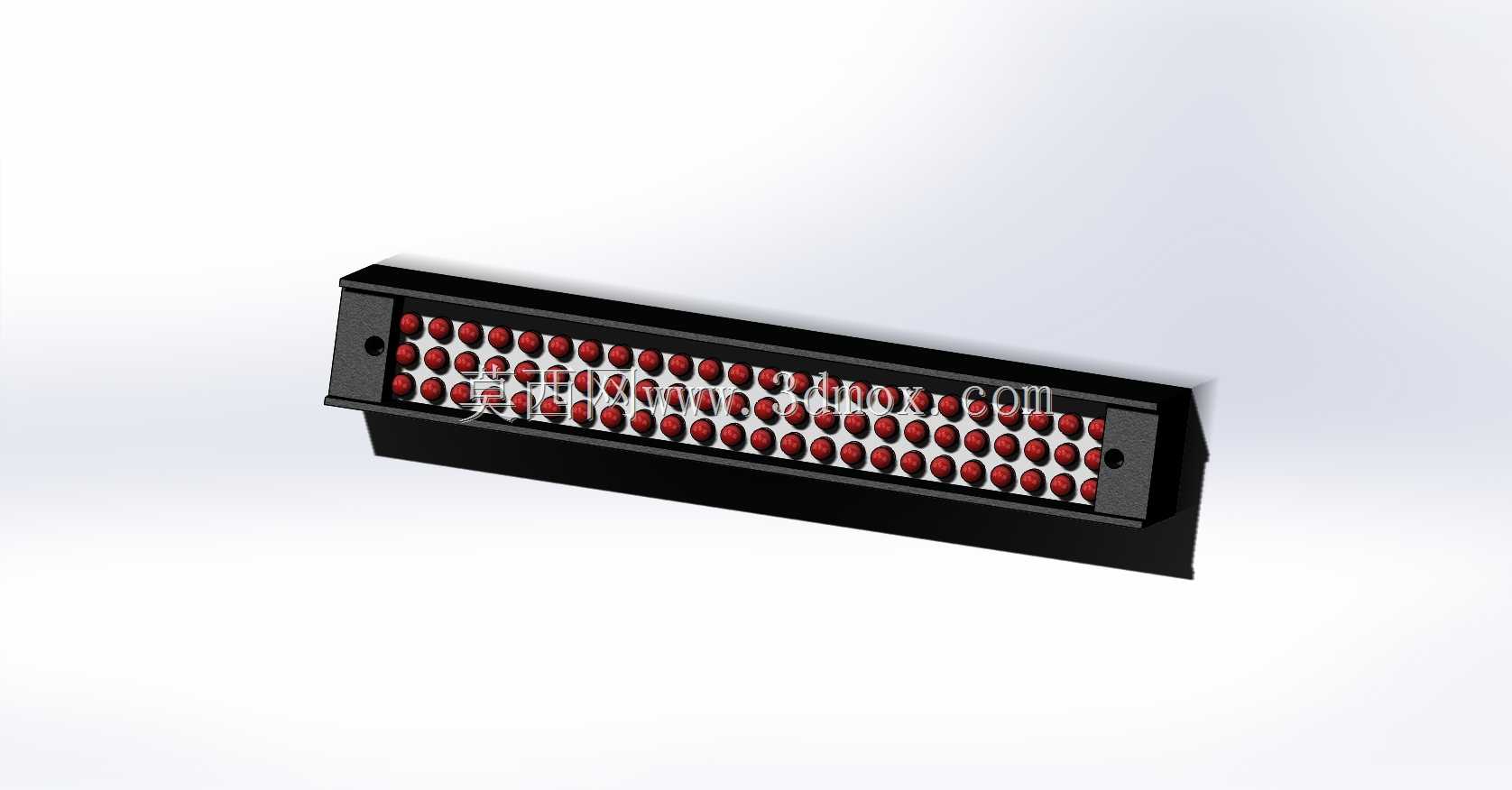

　　抵御工业现场的轻微磕碰，又可以起到辅助散热的作用，延长内部LED灯珠的使用寿命，外壳两端预留了标准化的安装孔位，支持正面、侧面多方向固定，搭配对应的安装支架可以灵活调整照射角度与工作距离，适配不同焦距的工业相机与不同大小的检测目标。灯珠采用高密度阵列式排布，在长条形出光面内均匀排列多颗红色LED灯珠，出光均匀性经过调校，能够避免中心亮度过高、边缘照度不足的问题，红色波段的光线对于金属表面、印刷表面的特征对比度提升效果明显，相比白色光源更能凸显深色背景上的浅色缺陷，或是浅色基材上的深色瑕疵。供电规格采用24V直流供电，属于工业设备通用的供电标准，不需要额外配置特殊的供电模块，能够直接接入设备现有电控系统，降低集成难度。

　　在实际选型使用时，需要根据检测目标的材质、反光特性调整光源的安装高度与倾斜角度，对于高反光的金属表面，可以搭配漫射板使用减少反光眩光，对于低对比度的检测场景，可以适当缩短工作距离提升照度，这款光源的窄边设计也适合搭配远心镜头使用，在近距离检测场景下不会遮挡镜头视野。建模过程中严格按照实物的安装尺寸、灯珠排布位置、外壳结构特征还原，每一处安装孔位的位置、外壳的倒角细节、灯珠的排列间距都和实物保持一致，方便设计人员直接将模型导入视觉设备的整体装配方案中，提前验证安装干涉问题，模拟光源照射角度与视野覆盖范围，减少现场调试的反复修改工作量。
