十字盘头5mm直径12mm长定位销结构

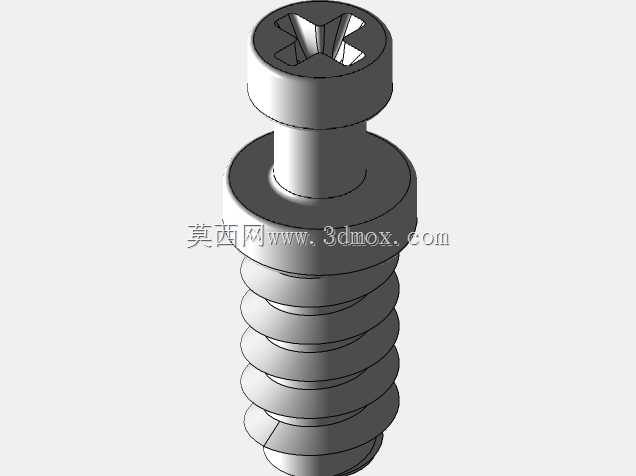

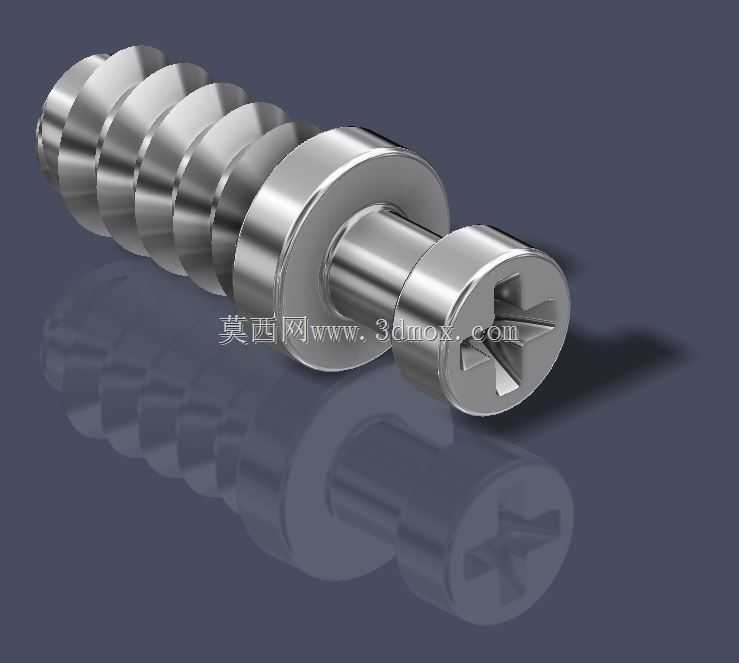

　　这款十字槽盘头定位销在消费电子组装、小型通讯设备内部结构固定场景中应用十分广泛，日常做结构件选型时经常会碰到需要兼顾定位精度与快装效率的工位，这类带螺纹段的定位销刚好能同时满足定位与预紧的双重需求，不需要额外搭配独立的锁紧件就能完成组件的位置限定。从结构设计逻辑来看，销体分为三个功能段：头部的十字槽适配常规十字螺丝刀，不需要专用工装就能完成手动装配，适配产线小批量组装或者售后拆机维护的操作需求；头部下方的光滑轴段是核心定位段，直径5mm的公差带通常按h7级精度控制，和安装基板上的定位孔配合时，能把两个装配件的位置偏移量控制在0.02mm以内，足够满足消费电子类产品内部组件的对位精度要求；尾部的螺纹段长度和整体12mm的总长做了匹配，

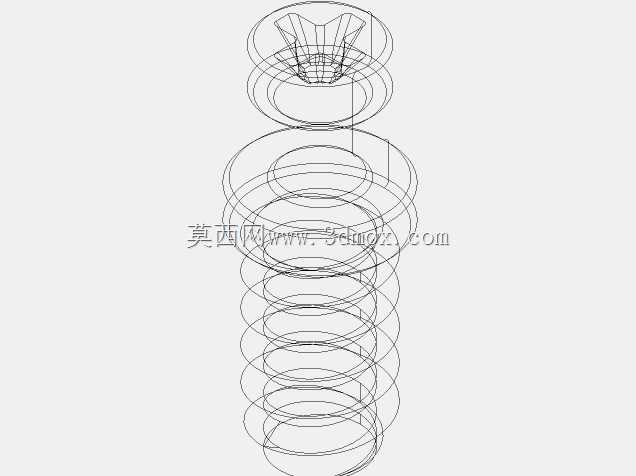

　　拧入对应基材的螺纹孔后，光滑定位段刚好完全穿过上层待固定件，不会出现定位段长度不足导致的装配错位，也不会因为销体过长突出安装面干涉其他内部组件。实际选型时需要注意安装边界：头部的盘头直径比定位轴段大出约2mm，装配后会在安装面形成压合面，分散锁紧时的压应力，避免较薄的塑料或者薄金属安装板被压溃；螺纹段的牙距适配常见的自攻锁紧工况，针对ABS塑料壳体、0.8mm厚度以下的镀锌钢板都能获得足够的锁紧力，不需要额外预埋铜螺母就能达到可靠的连接强度。做三维建模时，这类零件需要重点还原十字槽的深度与槽型角度，槽口的倒角不能省略，否则实际装配时螺丝刀无法顺利对位，容易出现滑牙问题；螺纹段的收尾处要做退刀结构，避免拧入时螺纹末端刮伤安装孔内壁；

　　销体所有锐边都做了0.1mm的圆角处理，既可以去除机加工产生的毛刺，也能在装配时起到导向作用，减少孔壁和销体的刮擦，提升装配顺畅度。在通讯终端类产品的内部结构中，这类定位销常用来固定PCB板和中框的相对位置，比单纯用螺丝定位的精度更高，装配时先把销钉拧入中框的预装位，再把PCB板的定位孔对准销体压入，最后打其他固定螺丝，能完全避免PCB板装配偏移导致的接口对位不准问题，在6s类小型通讯终端的内部结构里，这类小尺寸定位销的应用占比很高，因为整机内部空间紧凑，没有多余空间布置独立的定位柱和锁紧结构，一体化的带螺纹定位销能最大限度节省安装空间，同时满足结构可靠性要求。
