适配6mm玻璃的平底固定玻璃夹结构

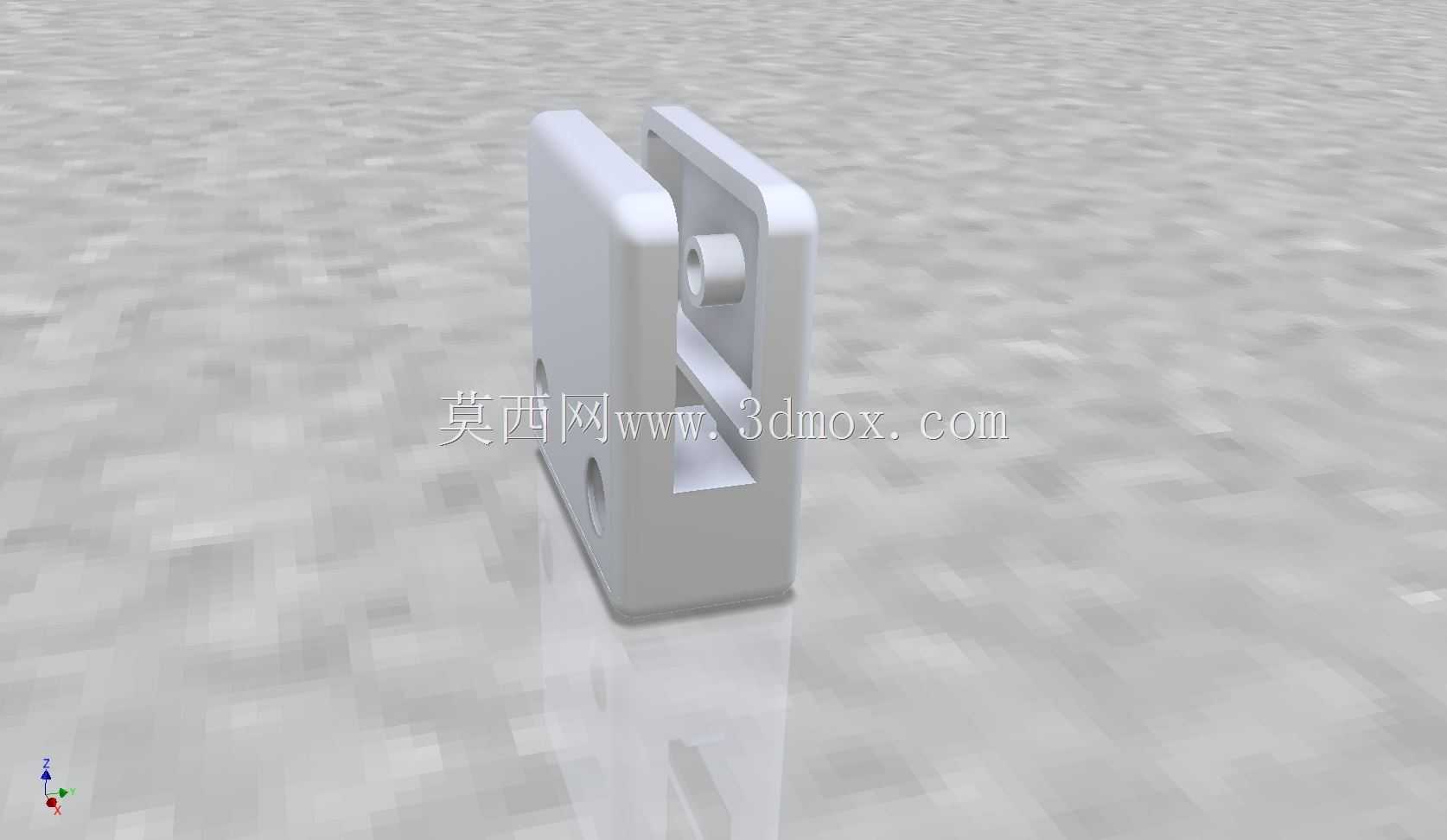

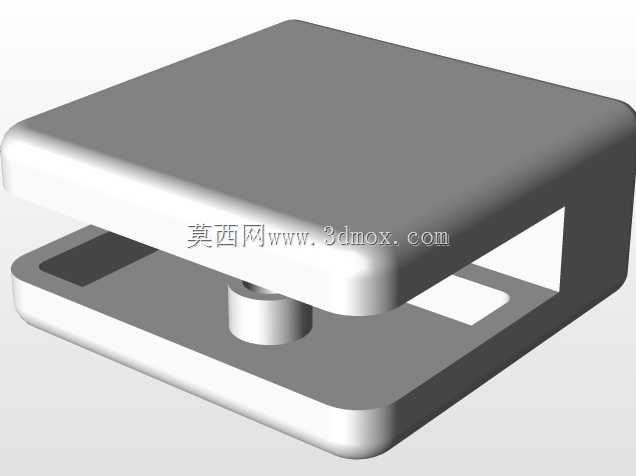

　　日常做卫浴隔断、玻璃护栏、小型展柜玻璃固定结构选型时，这类平底玻璃夹是出镜率极高的连接件，很多刚入行的结构设计师容易忽略这类小零件的安装边界细节，最后现场装的时候出现玻璃孔位错位、夹力不足滑坠、底座与安装面贴合不严留缝的问题。这款平底玻璃夹专门适配1/4英寸也就是6mm厚度的平板玻璃，整体采用方正的一体式基座设计，没有多余的外凸弧面，安装后与墙面、型材框架的贴合度更好，不会出现底座悬空导致的受力不均问题。从结构设计逻辑来看，夹体采用U型开口槽结构，槽体内预留了软质缓冲垫的安装位，实际装配时垫上缓冲垫既能避免玻璃与金属硬接触产生应力崩边，也能增大接触面摩擦力，提升夹持稳定性，侧面预留的紧定螺钉安装孔，采用内凹式设计，

　　螺钉锁紧后头部不会突出夹体表面，既避免了尖锐凸起刮擦过往人员，也让整体外观更整洁。安装边界上，这款夹体的平底基座预留了两个沉头安装孔，可以直接通过自攻螺丝或者机丝固定在墙面、金属方管、木质基层上，沉头孔的深度经过匹配设计，螺丝锁紧后头部完全埋入基座内，不会顶到玻璃底部影响玻璃插入深度。实际工程应用中，这类玻璃夹常被用在淋浴房半高隔断、阳台侧边玻璃挡边、商场小型玻璃展柜侧挡、办公区玻璃隔断下沿固定场景，相比穿孔式玻璃固定件，它不需要在玻璃上打孔，现场安装时只需要将玻璃插入U型槽，调整好水平垂直度后锁紧侧面紧定螺钉即可，安装效率比打孔固定高40%以上，也避免了玻璃打孔过程中出现的爆边损耗。设计这类小五金件的时候，

　　最容易忽略的是槽口的导向倒角，这款夹体的U型槽入口处做了微小的圆弧倒角，现场安装时玻璃更容易对准槽口插入，不会因为槽口边缘锋利刮伤玻璃边缘的镀层或者磨边层。夹体的壁厚做了均匀化处理，既不会因为壁厚过薄导致锁紧螺钉时夹体变形，也不会因为壁厚过大造成材料浪费、整体外观笨重，基座底部做了微幅的平面度公差控制，安装在平整的基层面上时不会出现翘边，紧定螺钉的位置设置在夹体侧立面的中心位置，锁紧时夹持力可以均匀作用在玻璃侧面，不会出现单侧受力导致玻璃倾斜的问题。在做配套三维建模的时候，需要注意预留缓冲垫的压缩量间隙，不能直接按照玻璃厚度做槽宽尺寸，通常槽宽要比玻璃加两侧缓冲垫的总厚度大0.2mm左右，给安装调整留出余量，沉头孔的位置要避开夹体内部的加强筋位置，避免螺丝锁入时顶到筋位导致基座开裂。
