微型气动六缸径向动力装置结构设计

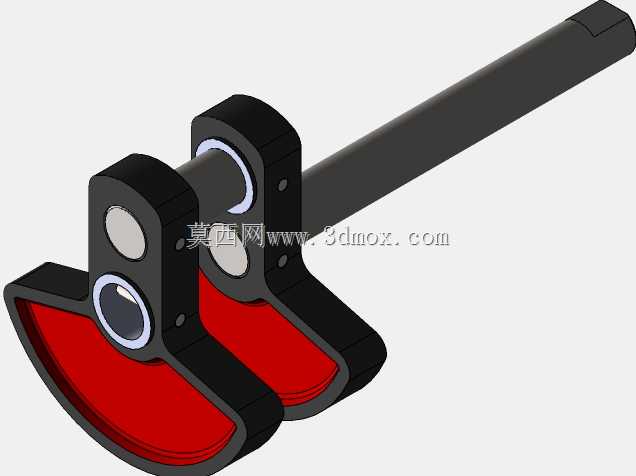

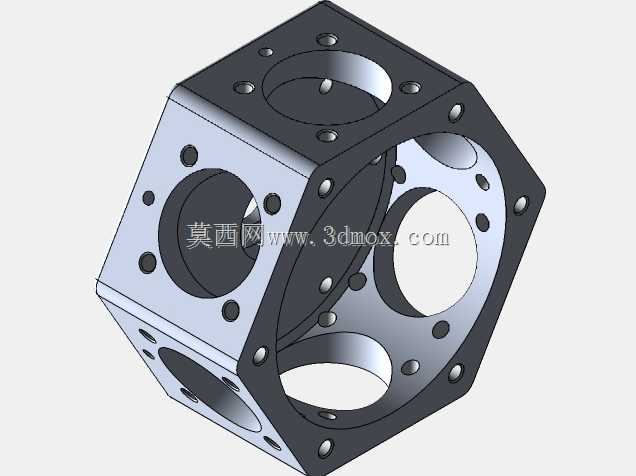

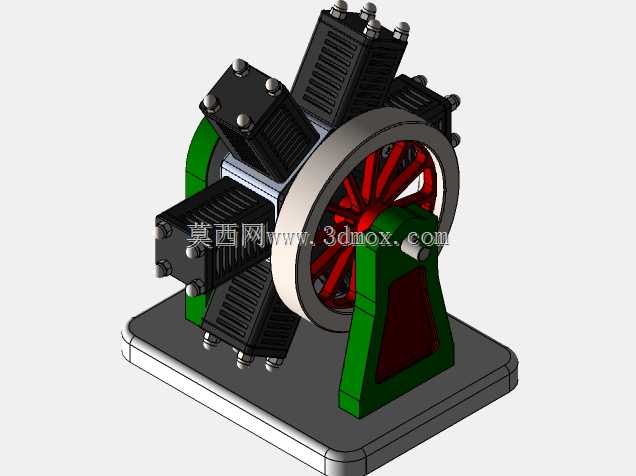

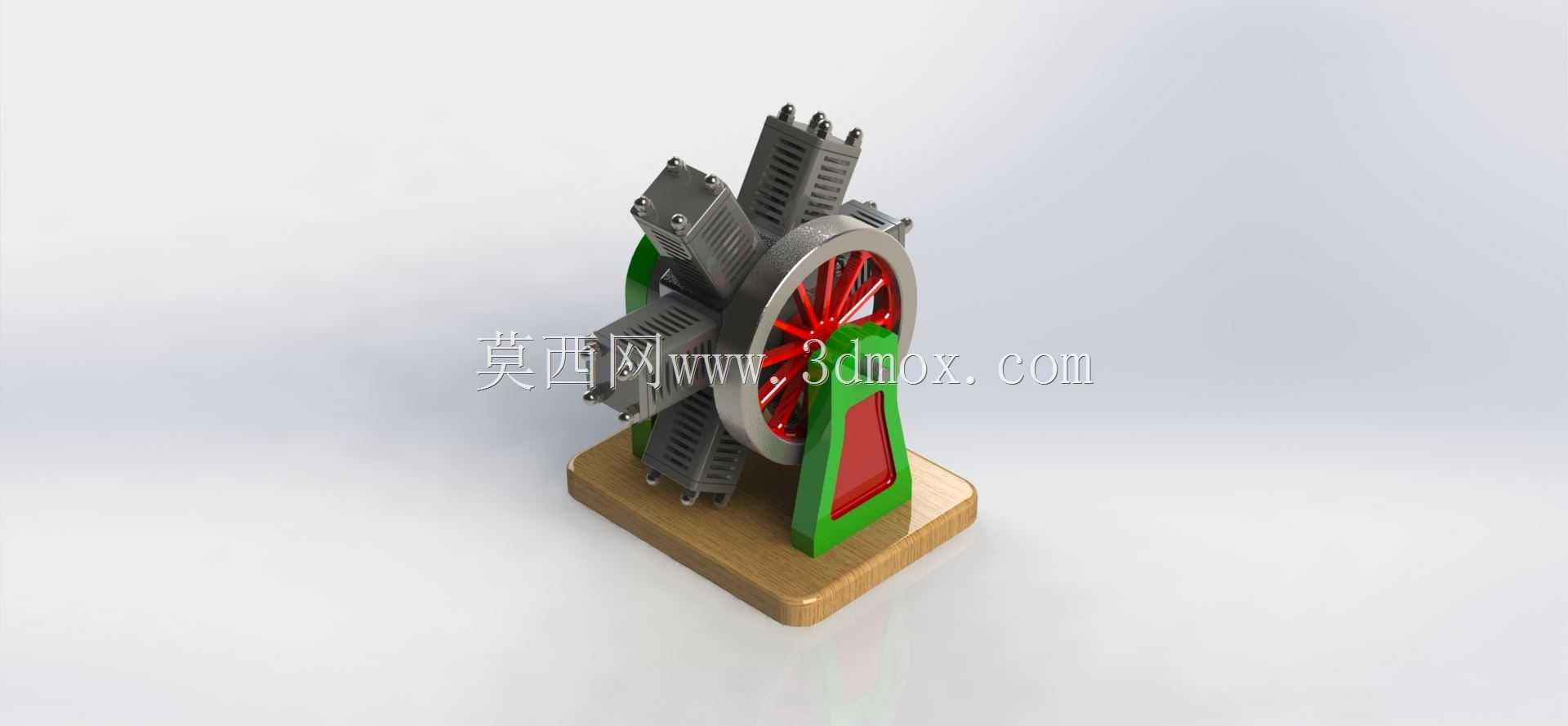

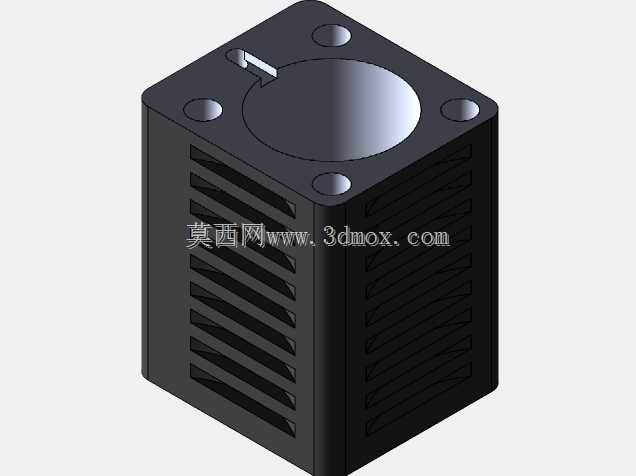

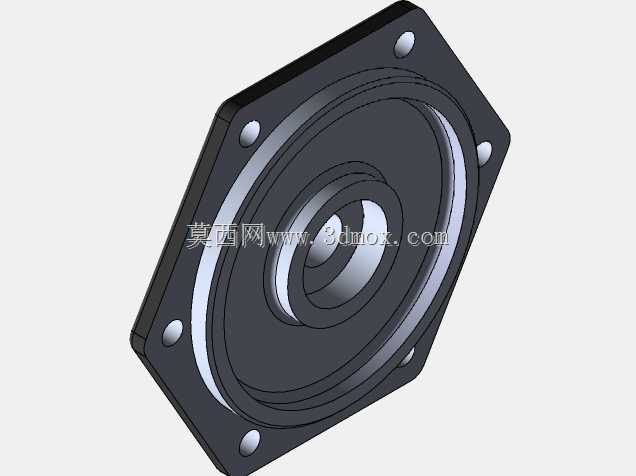

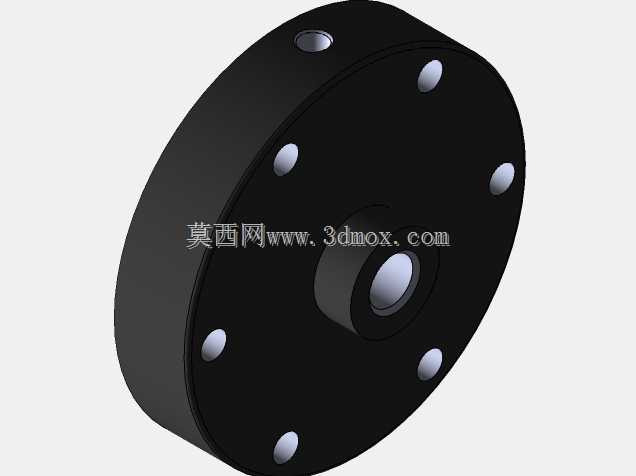

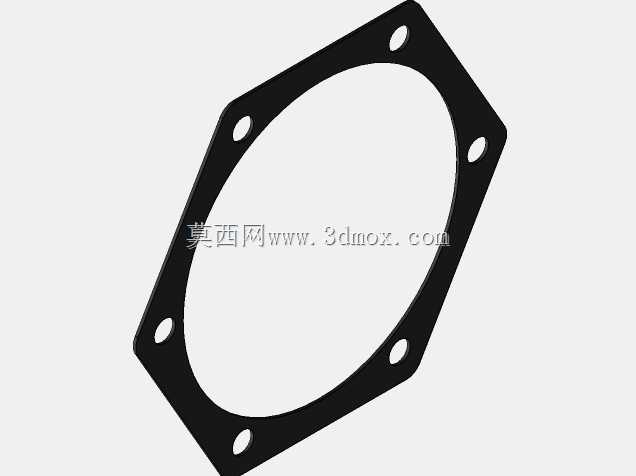

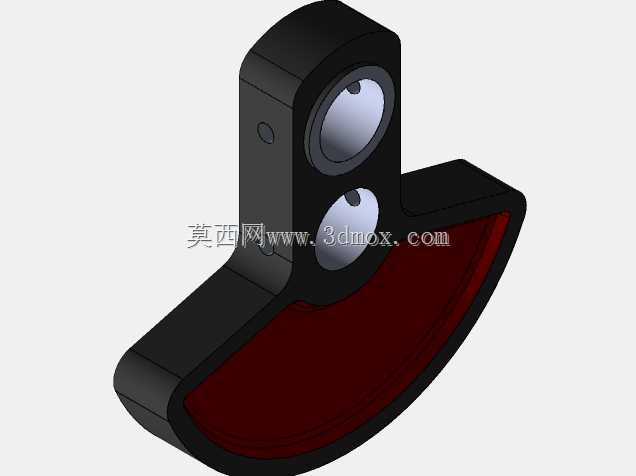

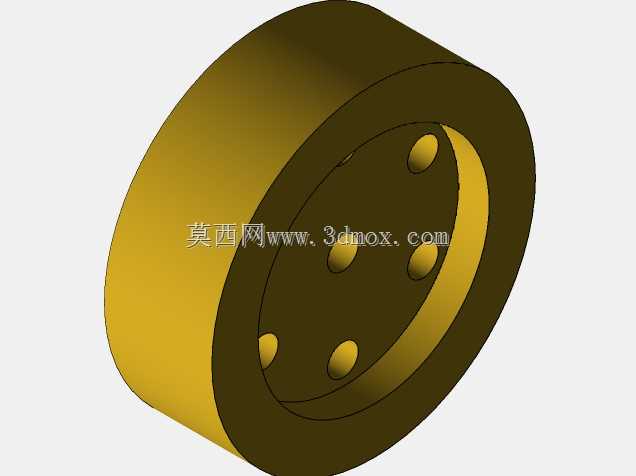

　　这款六缸径向排布的气动动力装置，常被用于小型教学演示台架、微型气动工具动力端、桌面级机械原理展示场景，区别于传统直列、V型动力排布，径向结构的核心优势在于所有缸体围绕中心曲轴做圆周等距分布，曲轴每旋转一周，六个缸体可依次完成做功行程，输出扭矩的脉动性远低于少缸数结构，启动阶段的最小扭矩阈值更低，在低压气动供给场景下也能顺利完成启动动作。从结构设计逻辑来看，六个缸体采用辐射状安装在中心曲轴箱的圆周定位面上，每个缸体的连杆直接铰接在曲轴的同一个曲柄销上，省去了多缸机常见的分列式曲柄销布局，曲轴的加工难度大幅降低，整体轴向尺寸可以压缩到非常紧凑的范围，适配安装空间狭窄的小型设备动力舱。缸体部分采用散热鳍片一体化结构，

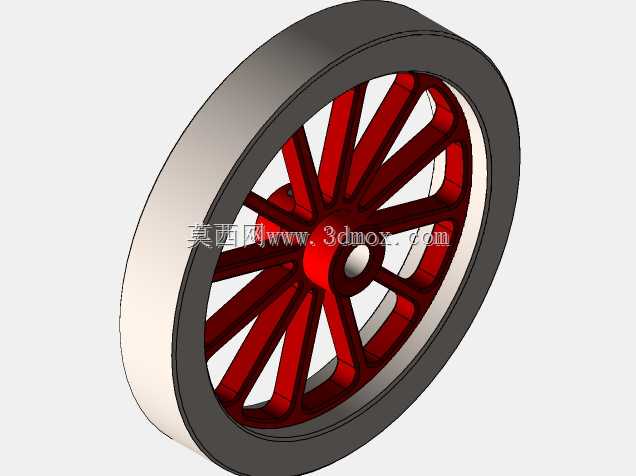

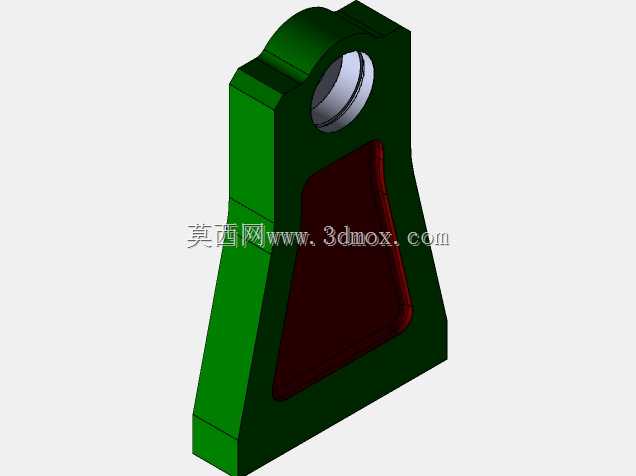

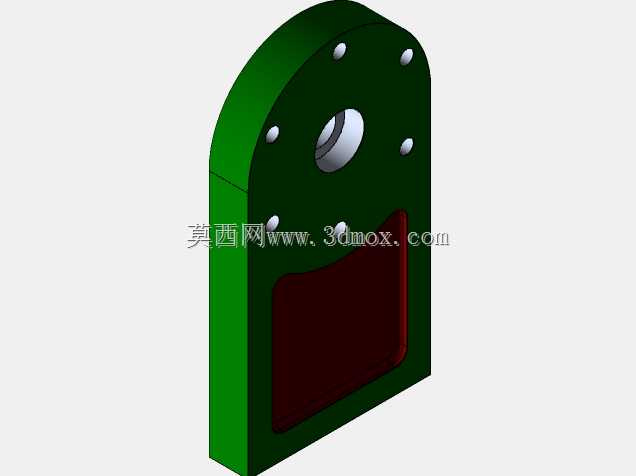

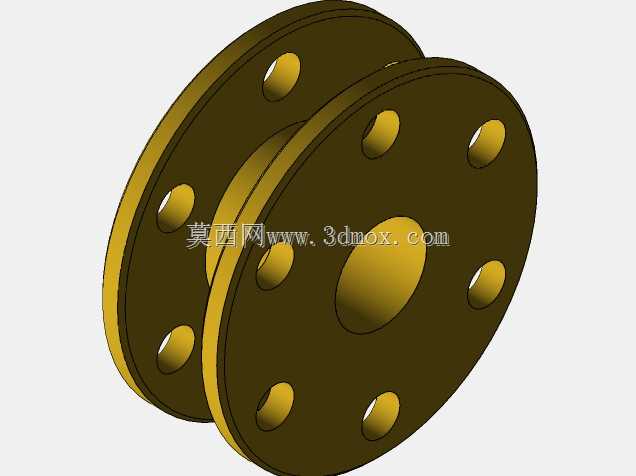

　　虽然气动做功的热负荷远低于燃油发动机，但持续往复运动的活塞环与缸壁摩擦仍会产生热量，外露的鳍片结构可以借助缸体随曲轴旋转带来的周边空气流动完成被动散热，不需要额外加装冷却管路或散热风扇，进一步简化了附属结构。支撑底座采用带定位沉台的木质基座搭配绿色涂装的立式支撑臂，支撑臂与中心曲轴的轴承座采用过盈配合安装，安装时需要保证轴承座的中心轴线与底座安装面的平行度误差控制在0.02mm以内，避免曲轴旋转过程中出现卡滞、偏磨的问题。中心位置的飞轮采用红辐条配金属轮缘的结构，轮缘部分做了加厚处理来提升转动惯量，能够有效吸收六个缸体做功行程的冲击波动，让输出轴的转速更加平稳，飞轮端预留了带键槽的输出接口，可以直接连接皮带轮、齿轮等传动部件，

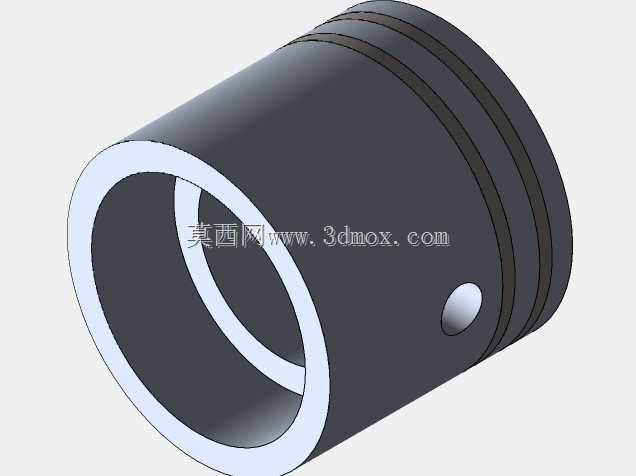

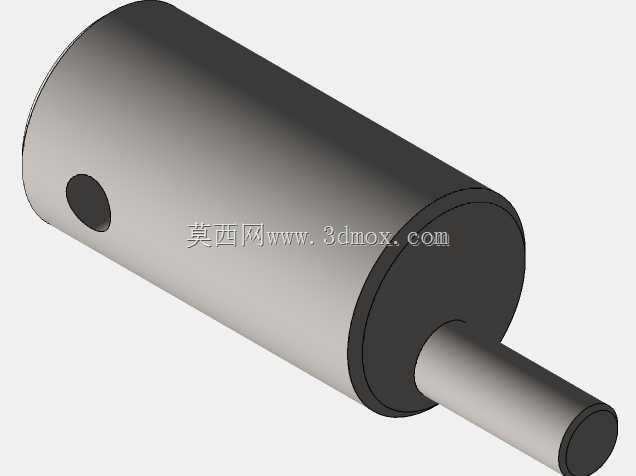

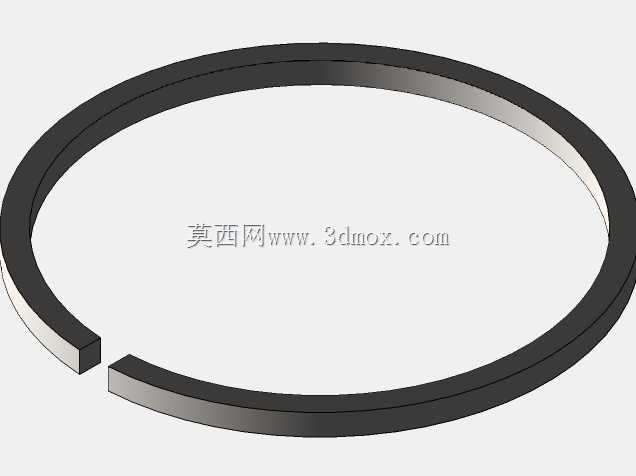

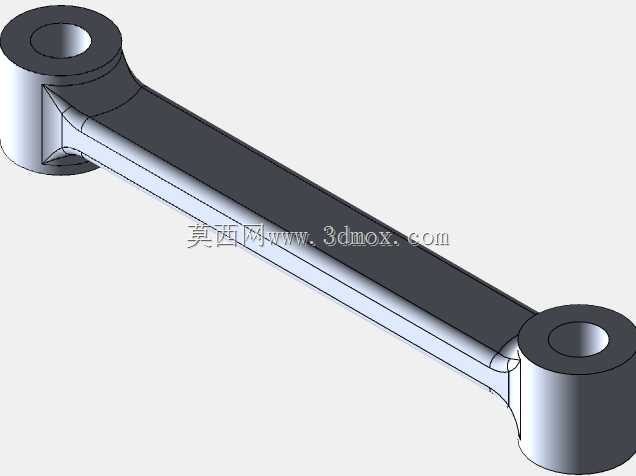

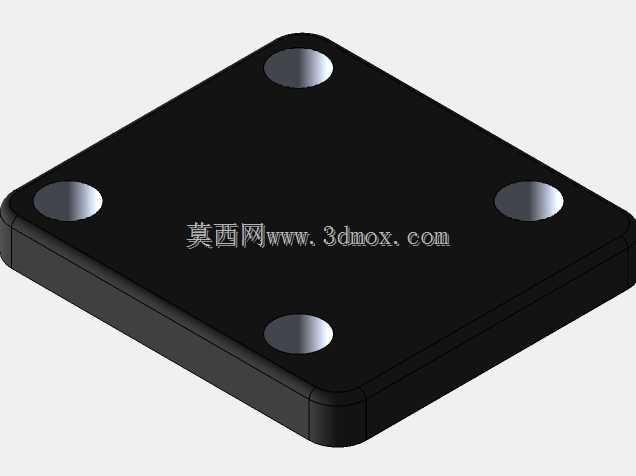

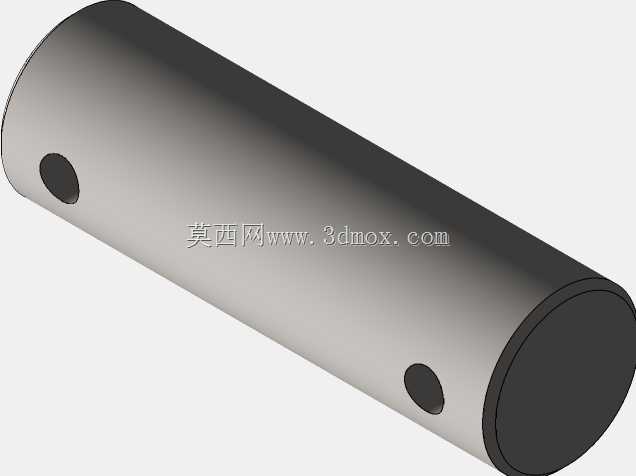

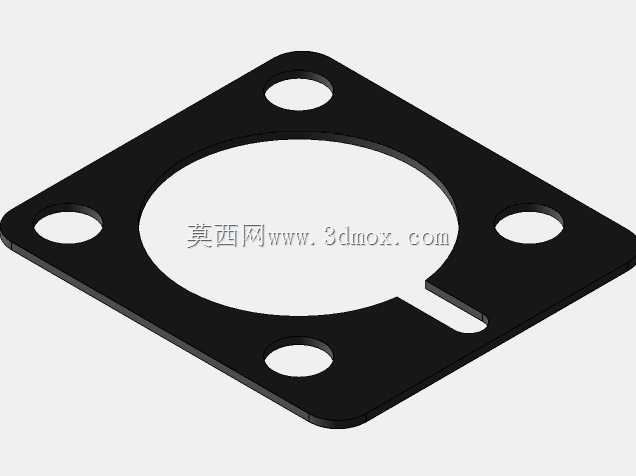

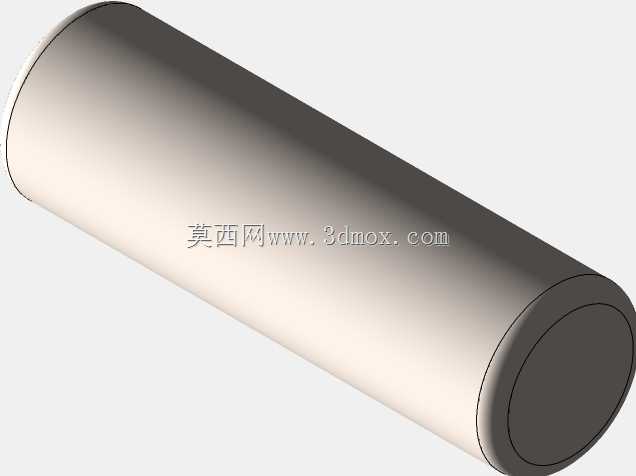

　　向外输出动力。安装边界方面，整个装置的底座投影尺寸适配常规桌面台架的安装空间，不需要额外做地基固定，支撑臂的顶部预留了吊装小孔，方便整体搬运移位，进气接口统一布置在曲轴箱的后侧位置，避免与前端输出端的传动部件产生干涉，管路排布时可以沿支撑臂后侧走线，不会被旋转的飞轮、连杆剐蹭。每个缸体的活塞采用密封环导向结构，往复运动的行程经过精准核算，保证活塞到达上止点时的余隙容积控制在合理范围，既不会因为余隙过大导致气动效率下降，也不会因为余隙过小出现活塞撞缸的问题，连杆两端的铰接孔都镶嵌了耐磨衬套，长时间运行也不会出现铰接间隙过大导致的异响、振动问题。
