自行车传动用镂空式单盘链轮结构

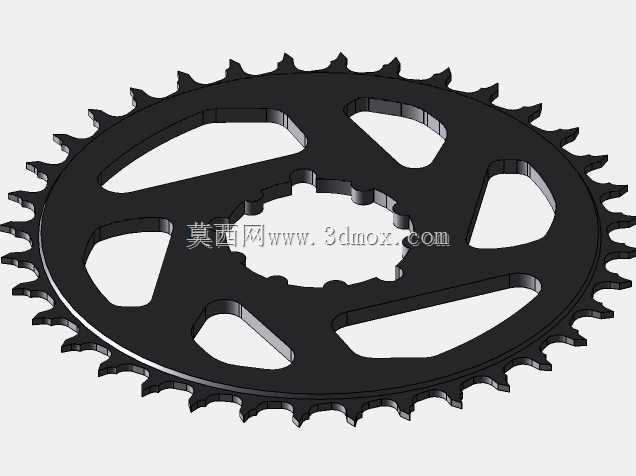

　　这款链轮主要应用于自行车单盘传动系统，作为链条啮合传动的核心承载部件，直接决定骑行过程中动力传递的平顺性与耐用性。日常通勤、山地越野等不同骑行场景下，链轮需要持续承受脚踏输入的交变扭矩，同时应对链条啮合带来的周期性接触磨损，因此结构设计上优先兼顾减重与结构强度的平衡。从结构特征来看，整体采用环形齿圈布局，外圆周均匀分布标准链齿，齿形轮廓完全匹配常规自行车链条的节距参数，啮合过程中链齿可顺畅嵌入链条滚子间隙，避免跳齿、卡链等故障。盘体中部设置多组异形镂空槽，在不破坏整体受力结构的前提下，大幅降低零件自身重量，减少骑行过程中的转动惯量，让踩踏发力更直接。中部的花键式安装孔位，可直接与自行车曲柄的安装定位结构配合，

　　安装边界尺寸适配主流山地车、通勤车的曲柄安装标准，无需额外改装即可完成装配，孔位周边做了加厚处理，抵消安装锁紧时的应力集中，避免长期受力出现孔位开裂问题。设计过程中首先确定链齿的节圆直径与齿形参数，保证与对应规格链条的啮合间隙处于合理区间，既不会因间隙过大导致传动晃动，也不会因间隙过小出现啮合卡滞。盘体的镂空结构经过受力路径优化，所有镂空边缘均做圆弧过渡，避免应力集中点的出现，让踩踏扭矩可以从中心安装位顺畅传递到外圆周的链齿部位。齿部的轮廓做了修形处理，啮合时可引导链条顺畅滑入齿槽，降低链条与齿面的滑动摩擦，减少骑行过程中的传动噪音，同时延长链轮与链条的整体使用寿命。链轮的厚度尺寸匹配常规单速、变速系统的链条宽度，

　　安装后与链条的接触面积处于合理范围，既保证足够的啮合接触强度，也不会因厚度过大导致与链条侧片产生额外摩擦。实际装车使用时，这款链轮可适配城市通勤车、入门级山地车的传动改装需求，镂空结构也能减少骑行过程中泥沙在盘面积聚，降低户外复杂路况下泥沙对链齿啮合面的磨损，日常维护时只需定期清理齿槽内的杂物即可保证传动顺畅。
