小型活塞曲柄联动传动结构设计

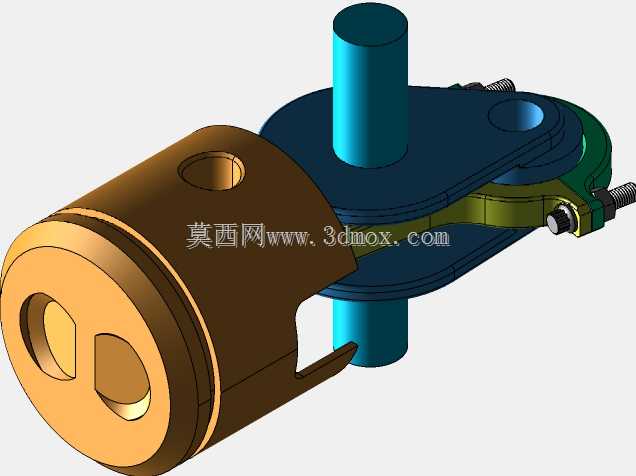

　　这套活塞曲柄联动结构，核心是通过曲柄的回转运动转化为活塞的直线往复动作，或是反向将活塞的直线推力转化为曲柄的旋转扭矩，是内燃机、往复泵、小型冲压机构、气动执行单元里最常见的基础传动构型。从结构布局来看，活塞部分采用带双减重孔的筒式设计，既保留了侧壁足够的导向接触面积，避免往复运动中出现卡滞偏磨，又通过对称开孔降低了运动件的整体惯量，适配高速往复工况下的动平衡要求，活塞侧壁预留的径向销孔，用于连接传动销与曲柄连杆端，销孔位置经过偏心距匹配，确保运动过程中连杆摆角处于合理区间，减少侧向分力对活塞导向面的额外磨损。中间的曲柄盘采用双层叠板结构，上下伸出的同轴圆柱轴段作为回转支撑基准，轴段直径与安装座的轴承内孔匹配，

　　安装时需保证两轴段的同轴度公差控制在0.02mm以内，避免回转过程中出现卡涩或额外振动。曲柄盘上的偏心销孔位置决定了活塞的行程长度，这套结构的偏心距设置适配小行程高频往复场景，活塞的最大往复行程为偏心距的两倍，可满足小型计量泵、微型气动工具的动作行程需求。设计过程中优先考虑了运动干涉校验：当曲柄回转至上下止点位置时，活塞端面与曲柄盘的最小安全间隙预留了1.2mm，避免加工误差或热胀冷缩导致运动件碰撞；连杆部分采用窄臂结构，在曲柄回转全周范围内，不会与活塞侧壁的开槽、支撑轴的轴肩发生剐蹭。安装边界上，支撑轴的上下轴段长度可根据安装基座的厚度适配，活塞的外圆柱面作为导向面，与配套缸筒的配合间隙取H8/f7公差等级，既保证运动顺畅，

　　又能减少往复过程中的晃动量。这类小型曲柄活塞结构常应用在便携气动工具、微型计量输送泵、小型内燃机模型、实验教学演示台架上，相比齿轮齿条的直线回转转化结构，它的结构更紧凑，零件数量少，传动过程无回差，在小负载高频往复场景下的可靠性更高，维护时仅需定期检查连接销的磨损量、支撑轴的润滑状态即可，无需复杂的调校工序。建模过程中对所有运动配合面做了倒角处理，避免锐边造成安装划伤或应力集中，活塞端部的双D形开孔既可以作为减重结构，也可作为外接负载的连接接口，拓展结构的适配场景。
