测地十二面体多面体几何结构设计

　　这类多面体结构常被应用在通讯基站穹顶罩、户外信号设备防护外壳、geodesic dome 型临时通讯节点的外层包覆结构中，区别于常规球面壳体，三角面拼接的结构能在同等材料用量下获得更高的结构刚度，降低户外风阻对设备安装基座的载荷要求。从结构设计逻辑来看，常规正十二面体的面为正五边形，曲面过渡生硬，无法适配大曲率穹顶的连续曲面要求，本次结构在正十二面体的基础上做了Champered切边处理，将原有棱边做倒角细分，拆分出均匀的三角网格面，所有三角面的边长偏差控制在5%以内，既保证了曲面的顺滑度，也让每个拼接面的加工模具具备通用互换性，降低批量生产的开模成本。实际工程应用中，这类结构的安装边界需要匹配下部支撑结构的连接法兰，

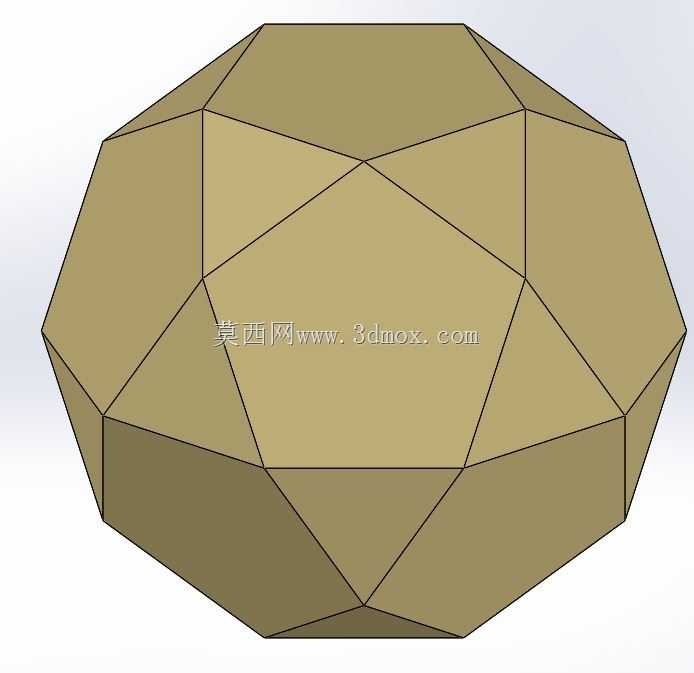

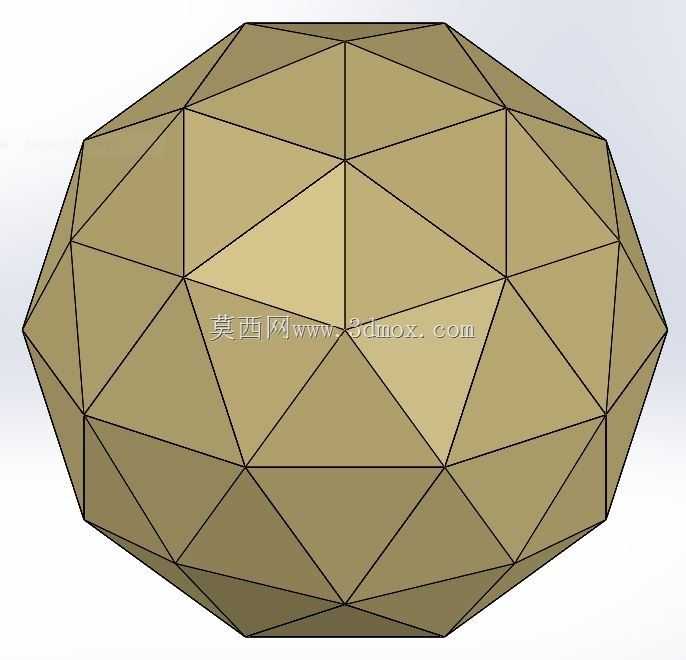

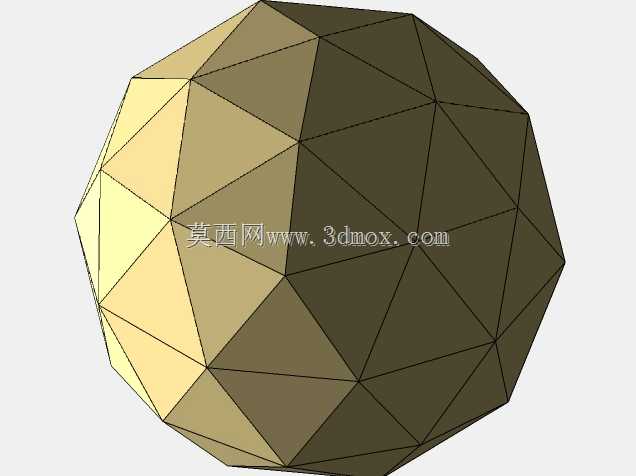

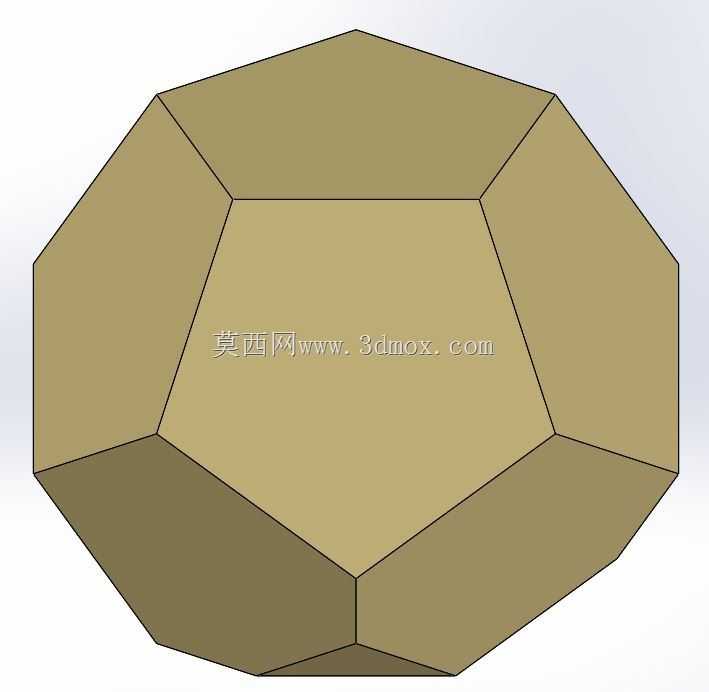

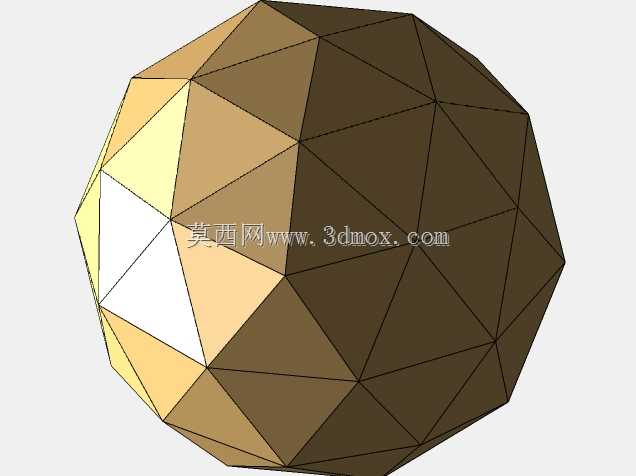

　　所有面的拼接节点都预留了统一的安装孔位，孔位分布沿测地线方向均匀排布，安装时不需要额外做现场配孔，单块面板可独立拆卸更换，后期维护时不需要整体拆解外层结构。三种不同配置的结构分别对应不同的使用场景：基础款正十二面体适合小尺寸设备的防护外壳，整体结构紧凑，安装占用空间小；Champered切边款适合中等尺寸的信号中继设备，曲面过渡更顺滑，风阻系数比基础款降低18%左右，适合沿海多风区域的户外安装；测地线十二面体2V版本是细分度更高的结构，三角面数量更多，曲面更接近理想球面，适合大尺寸的穹顶型通讯基站罩，内部可容纳多组信号收发设备，结构自身的承重能力可满足顶部加装光伏板、避雷针等附属配件的载荷要求。结构设计过程中，

　　所有三角面的拼接缝都做了错位止口设计，拼接后可实现自然防水，不需要额外打密封胶就能满足IP65的防护等级要求，适配户外长期使用的工况。每个面的板材厚度可根据实际安装区域的风压、雪压载荷做调整，模型中预留了厚度参数的调整接口，结构工程师可根据项目所在地的气象参数快速修改板材厚度，不需要重新拆分网格面。从安装尺寸来看，这类结构的外接球直径可根据内部设备的尺寸做等比例缩放，所有网格面的比例关系保持固定，缩放后不会出现面与面之间的干涉问题，下部连接端的法兰尺寸可根据支撑结构的安装尺寸做适配调整，法兰与多面体主体的连接位置做了加强筋设计，避免大风工况下连接位置出现应力集中断裂的问题。
