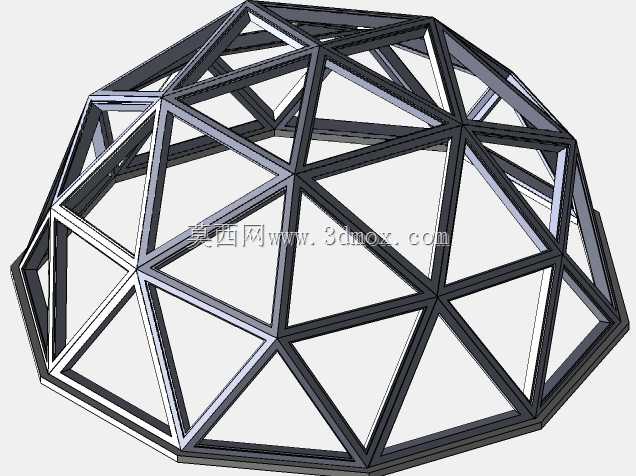

70半径2V测地线穹顶框架结构设计

　　该穹顶结构采用2V测地线几何划分逻辑，以70单位半径的球面为基准，将球面拆解为多组三角形网格单元，通过杆件拼接形成半球形受力框架，这类结构常应用于户外临时展棚、小型天文观测站顶盖、生态温室采光顶等场景，依靠三角形网格的几何稳定性实现大跨度无内柱的空间覆盖。从结构受力角度看，2V划分的测地线穹顶杆件规格统一度较高，单根杆件的受力以轴力为主，弯矩占比极低，能充分发挥材料的轴向承载性能，相比传统肋拱式穹顶，可减少30%左右的材料用量，同时提升整体抗风、抗雪载能力。设计过程中首先确定球面基准半径，按照2V测地线的频率划分规则，将球面的正二十面体基础面做二次细分，计算每个节点的三维坐标，再根据节点间距确定杆件的下料长度，

　　所有杆件的连接节点采用共面设计，避免安装时出现角度错位，杆件截面选用矩形型材，既保证框架的平面外刚度，也便于后续外覆面板的固定安装。安装边界上，穹顶底部设置环形闭合底梁，所有底部杆件的端点均与底梁刚性连接，底梁可通过地脚螺栓固定在混凝土基础或者预制环形基座上，底梁的平面度公差需控制在2mm以内，避免上部网格拼装时出现累积误差导致节点无法对齐。框架的三角形网格划分充分考虑了外覆材料的尺寸适配，单块三角形区域的边长控制在常规覆面材料的裁切范围内，减少现场裁切工作量，杆件之间的连接节点采用隐藏式设计，外表面无突出连接件，保证穹顶外观的流畅性。这类结构的杆件可采用木质、铝合金或者型钢材质，本次设计的木质版本选用经过防腐处理的实木型材，

　　杆件端部做精准切角处理，拼接后节点缝隙小于0.5mm，既满足户外使用的耐候要求，也能实现快速拆装，适合需要重复搭建使用的临时场景。结构整体的重心位于底梁中心轴线上，水平风荷载作用下的抗倾覆系数满足户外临时建筑的规范要求，顶部设置的中心节点做加强处理，可额外挂载小型照明、通风设备，适配不同使用场景的功能拓展需求。
