便携式手持烟具爆炸结构三维设计

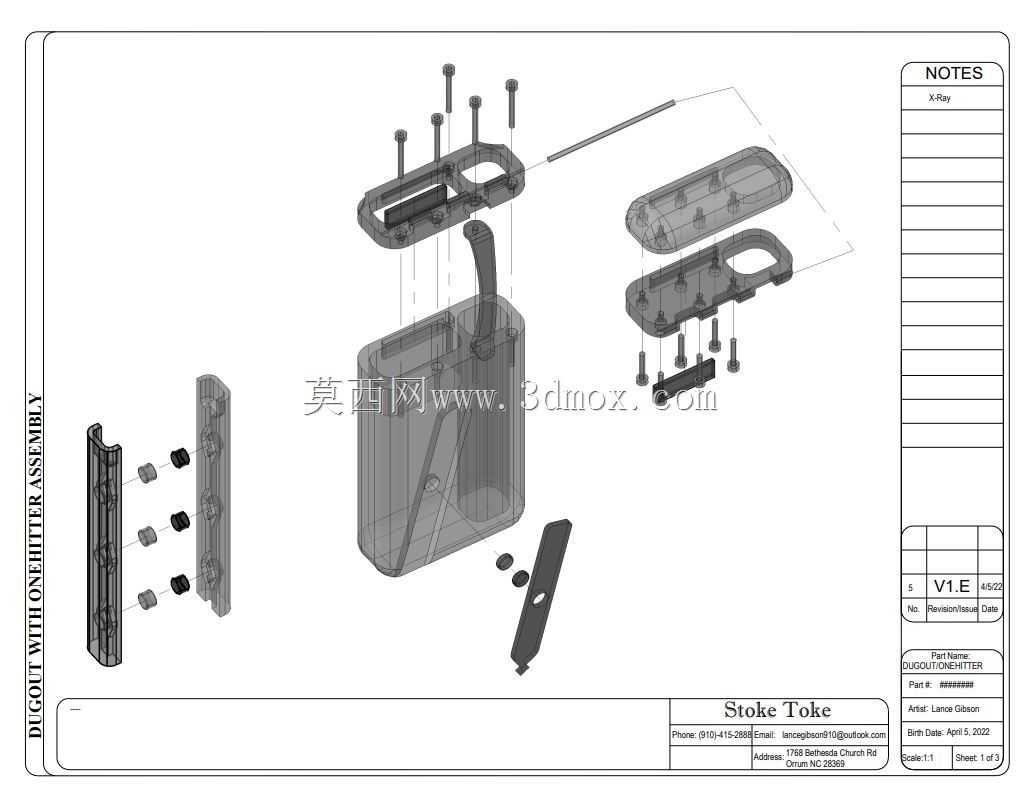

　　本次呈现的是一款手持便携烟具的全套装配结构三维设计，从爆炸视图可清晰拆解各部件的装配逻辑与配合关系。该产品主要面向日常随身使用场景，整体采用长条形圆润轮廓设计，单手握持时贴合掌心弧度，边缘做了R角过渡处理，避免长期握持产生硌手感，整体外轮廓尺寸控制在手掌可完全包覆的范围内，方便放入衣物口袋随身携带，不会产生突兀的凸起异物感。

　　从结构分层来看，产品分为上下扣合的壳体主体、内部储料腔体、侧边调节组件、底部密封端盖以及配套的紧固件几大部分。上下壳体采用止口扣合结构，配合周向均匀分布的螺丝锁紧，既保证了壳体拼合后的缝隙均匀度，也能在日常跌落、挤压时避免壳体开裂脱开，止口位置预留了0.1mm的装配间隙，方便注塑生产后的组装对位，不会出现卡扣过紧导致装配时壳体发白的问题。内部腔体做了独立的密封槽设计，可放置密封胶圈实现腔体与外部的隔离，避免内部物料受潮或泄漏，腔体的容积经过反复校核，既满足单次使用的容量需求，也不会过度增加产品整体的体积与重量。

　　侧边的调节组件采用滑块式结构，通过三个均匀分布的定位凸点实现档位调节，滑块与壳体侧壁的滑槽采用间隙配合，滑动行程控制在15mm范围内，推动时阻尼感均匀，不会出现卡滞或松旷的问题，滑块表面做了防滑纹理处理，单手拇指即可完成档位切换操作。底部端盖采用插拔式锁紧结构，配合侧边的卡扣实现快速开合，方便日常清理与物料补充，端盖与主体的配合面同样设置了密封结构，保证整体的密封性能。

　　所有紧固件均采用标准微型十字螺丝，螺丝柱的设计深度与螺丝长度做了匹配校核，避免螺丝打穿壳体外壁影响外观，同时螺丝柱周边做了加强筋结构，防止多次拆装后螺丝柱断裂。从设计思路上，该产品优先考虑了随身使用的便携性与装配维护的便捷性，所有部件均采用注塑成型工艺，结构上避免了倒扣与薄钢区域，降低模具开模成本与生产不良率，各部件的装配顺序遵循由内到外的逻辑，总装工序简单，适合批量流水线组装。在安装边界上，产品整体无外凸的尖锐部件，所有外部棱边均做了倒钝处理，放入口袋时不会勾刮衣物面料，整体重量控制在100g以内，长时间握持不会产生负重感。
