安费诺壁挂式四芯航空插头结构设计

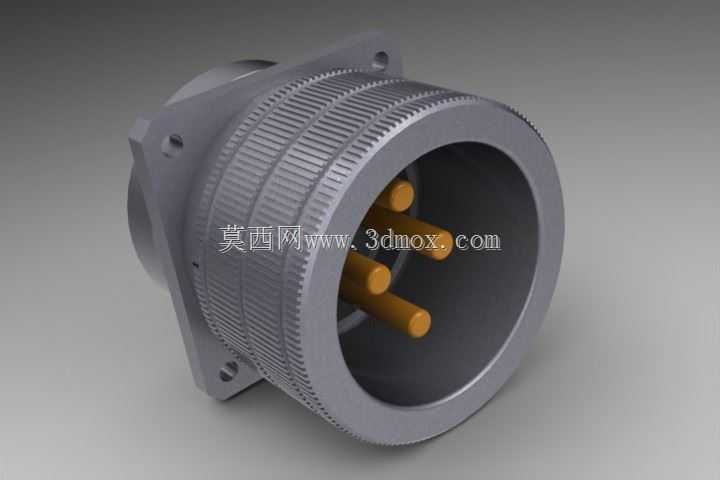

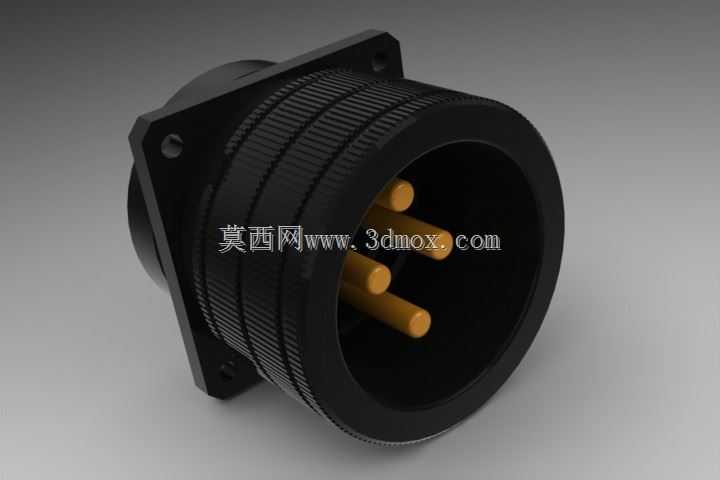

　　这款壁挂式航空插头属于圆形电连接器范畴，主要面向工业设备、通讯基站、户外机电系统的电源与信号接驳场景，在需要频繁插拔、存在一定振动或户外防护需求的安装环境中，能够提供稳定可靠的电气连接，避免普通民用插头易松脱、防护等级不足的问题。从结构设计来看，产品采用方形法兰安装基座，法兰盘上预留对称安装孔，安装时可通过螺栓直接固定在设备面板、墙面或安装支架上，安装边界清晰，法兰盘厚度经过优化，既保证安装后的结构强度，避免锁紧对接时出现基座变形，也不会过度占用设备内部的布线空间。插头主体外壳采用带防滑滚花的圆柱形结构，滚花纹路覆盖对接锁紧段的外圆周面，操作人员在插拔或旋紧对接锁紧环时，即便戴着手套也能获得足够的摩擦力，不会出现打滑脱手的情况，

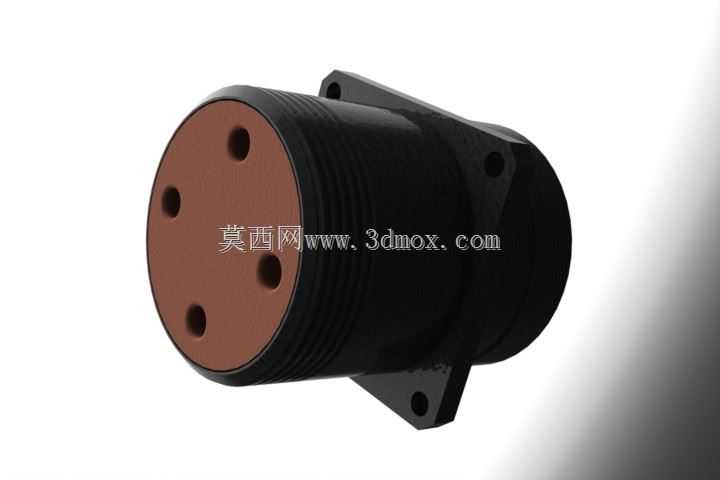

　　适配工业现场的操作环境。插芯部分采用四芯铜质插针布局，插针沿圆周均匀分布，不同插针之间设置绝缘隔层，保证各电极之间的电气间隙与爬电距离满足低压配电的安全要求，插针端部做圆角导向处理，对接时能够自动校正插接位置，避免硬插导致插针弯折、接触件损伤的问题。外壳与插芯之间采用绝缘耐温材料填充，既可以固定插针位置，承受插接过程中的轴向作用力，也能起到隔绝外界粉尘、水汽的作用，配合对接端的密封圈结构，可实现常规工业场景下的防护要求。在实际选型应用中，这类壁挂式插头通常作为设备端的固定插座使用，与配套的插头端对接后，可实现大电流电源回路的稳定连接，相比螺纹接线端子，其拆装效率更高，维护时无需重新剥线压接，只需插拔即可完成线路断开与接通，

　　适合需要定期维护、模块更换的设备系统。建模过程中重点还原了法兰安装面的平面度要求、插针的位置度公差、滚花段的纹理细节，以及对接端的导向倒角结构，所有配合尺寸均按照工业连接器的通用公差带设置，能够直接用于设备面板的安装孔位匹配验证，也可作为布线仿真、装配干涉检查的参考模型，帮助结构设计人员在整机设计阶段提前确认连接器的安装空间、走线半径，避免后期出现安装干涉、布线空间不足的问题。
