星战卢克ROTJ光剑剑柄精细结构设计

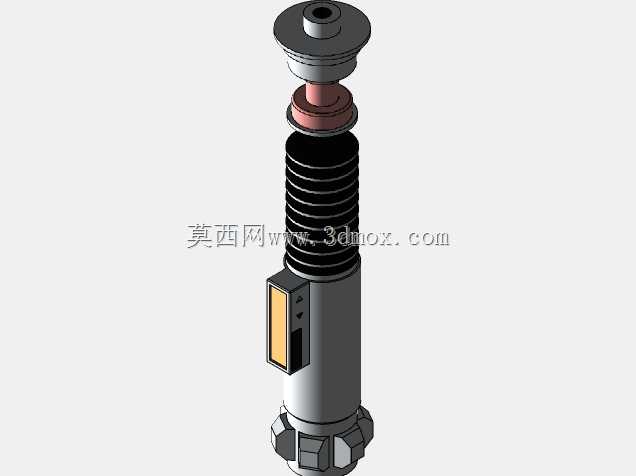

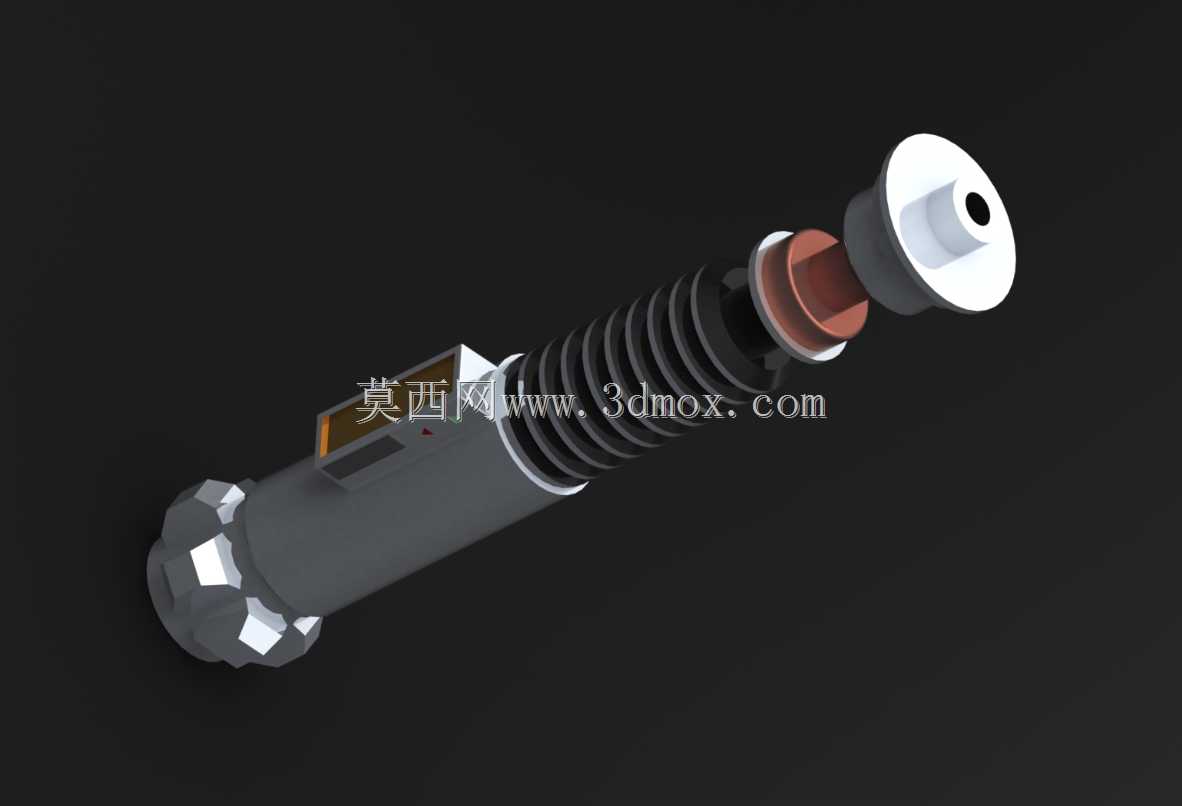

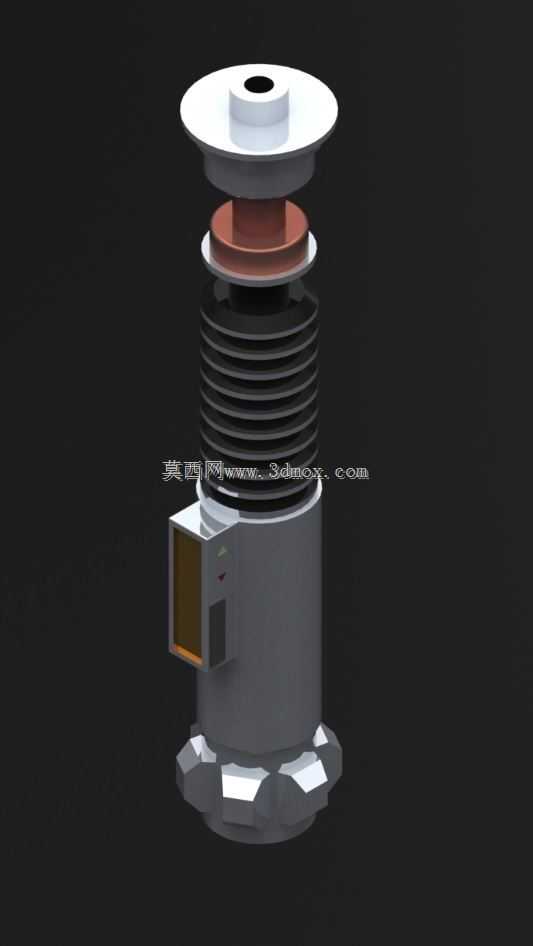

　　该剑柄结构设计围绕手持握持的人机工程需求展开，整体采用分段式同轴装配结构，从尾端到前端依次设置配重端盖、握持防滑段、功能控制区、剑身衔接段四个核心功能模块，各段通过同轴止口定位，保证装配后整体同轴度误差控制在0.1mm以内，避免后续加装发光剑身组件后出现偏心晃动问题。尾端配重端盖采用多面切角造型，内部预留配重块安装腔，可根据实际握持手感调整内置配重件的重量，平衡整剑重心位置，让持握时重心落在握持段靠前1/3处，适配长时间手持展示、cosplay展演的使用需求，减少腕部承重负担。握持防滑段采用连续环形波纹结构，波纹深度1.2mm，相邻波纹间距3mm，表面做哑光磨砂质感处理，增大手部与构件的接触摩擦力，即使手心出汗也能保证持握稳定性，

　　不会出现滑脱问题；该段内径预留18mm的走线空腔，可容纳发光组件的供电线路、控制排线，所有走线沿内壁排布，避免装配时线材被挤压破损。功能控制区设置嵌入式开关安装位，安装位边缘做0.5mm的凸台限位，匹配标准轻触开关的安装尺寸，开关表面与壳体外表面齐平，避免持握时误触触发；该区域侧面预留挂绳孔位，孔位做倒圆角处理，防止穿挂绳时磨损绳体。前端剑身衔接段采用阶梯轴结构，最外侧设置定位凸缘，凸缘上开有2个对称的M2螺纹孔，用于锁紧固定剑身外罩与内部发光组件，衔接段内径与标准25mm直径的PC发光管间隙配合，装配间隙控制在0.05mm，保证剑身安装后无径向窜动。整体结构所有外露棱边均做R0.3-R0.5mm的倒圆角处理，避免持握时划伤手部，

　　各段装配面均设置密封槽，可加装0型密封圈提升结构防尘性能，适配日常展示、户外展演等多场景使用需求。建模过程中对所有配合面做公差匹配设计，活动部件预留合理装配间隙，固定连接位设置定位销孔保证重复拆装的位置精度，整体结构拆分后可通过3D打印、机加工等方式实现实物制作，各零件壁厚均匀控制在2-2.5mm之间，既保证结构强度，也避免打印或注塑加工时出现缩痕、变形等问题。
