泰雷兹GA10雷达系统粗略结构建模

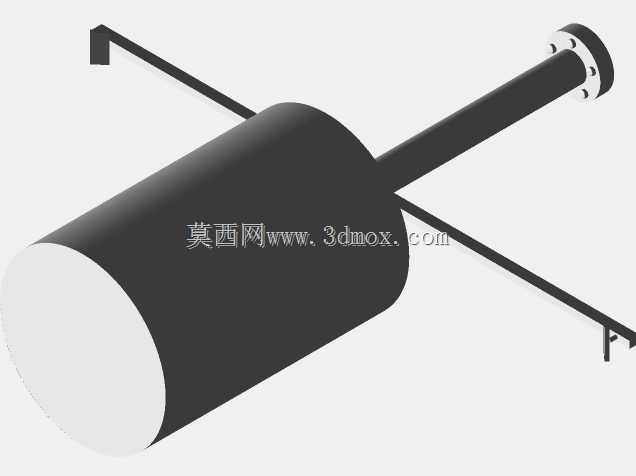

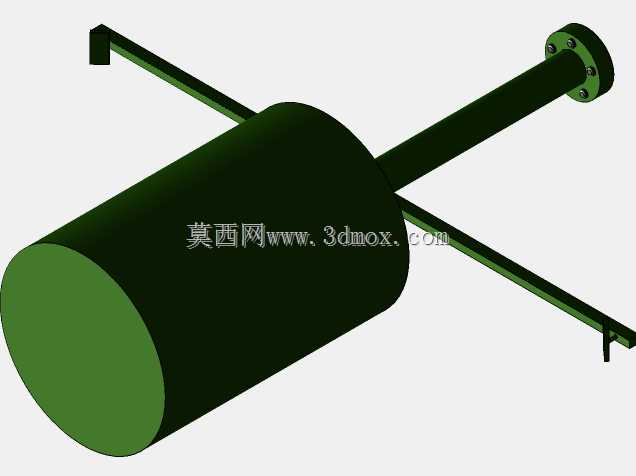

　　本次搭建的GA10雷达粗略结构模型，核心围绕地面近程探测场景的设备安装适配需求展开，在建模初期优先梳理了雷达整机的载荷传递路径：圆柱形主机舱作为核心承载腔体，内部预留了收发组件、信号处理模块的安装空间，腔体壁厚按照户外固定式设备的抗风载要求做了等比例简化，没有做过多的局部加强筋刻画，毕竟是粗略结构方案，重点是把各部件的相对位置、安装接口关系表达清楚。

　　从安装边界来看，主机舱尾部延伸的长杆轴段末端带标准法兰盘，这个法兰的孔位分布是按照通用通讯塔架的安装接口做的适配，建模时特意保留了法兰端面的螺栓孔分布特征，方便后续做塔装、车载平台安装的干涉检查时，能直接匹配对应的安装基座尺寸，不用再二次核对接口位置。侧面伸出的两根正交杆臂是天线支撑结构，末端的L型折边是天线振子的安装基准面，建模时把杆臂和主机舱的连接位置做了同轴约束，保证两个支撑臂的轴线夹角严格为90度，符合雷达天线正交布置的探测覆盖要求。

　　实际工程应用里，这类粗略模型主要用在项目前期的方案论证阶段，不需要做细节的卡扣、密封槽、走线孔这些精细结构，重点是把整机的轮廓尺寸、突出部件的外伸长度表达准确：比如主机舱的直径和长度比例、支撑臂的外伸长度、尾部安装轴的长度，这些尺寸直接决定了安装时需要预留的操作空间，尤其是车载安装场景下，要提前核对设备外轮廓和车辆承载平台的边界是否干涉，塔装场景下要核算风阻面积对应的塔架载荷，粗略模型的尺寸精度足够支撑这类前期计算。

　　建模过程中特意简化了非核心结构，没有刻画舱体表面的散热筋、接线端口这些细节，把所有部件的重心位置做了对齐，尾部安装轴的轴线和主机舱的轴线保持同轴，这样后续做装配仿真的时候，不会因为重心偏移导致载荷计算出现偏差。支撑臂的截面采用等截面矩形杆简化，没有做变截面或者减重孔设计，因为粗略模型阶段不需要做结构强度的有限元分析，只需要表达结构的走向和连接关系，减少不必要的特征能大幅提升模型的操作流畅度，方便方案汇报时快速调整部件位置。

　　从功能特性的表达来看，模型清晰区分了主机舱、支撑结构、安装接口三个功能模块，不同模块的连接关系做了明确的装配约束，后续如果要细化模型，可以直接在现有结构基础上拆分零件、添加细节特征，不用重新搭建整体框架。这类雷达主要用于近程低空目标的探测、地面通讯信号的中继传输，安装场景多为户外固定塔架、轻型车载平台，所以模型里的安装法兰尺寸、整机外伸部件的长度，都是按照实际同类型设备的通用尺寸比例搭建的，能满足前期方案布局、安装空间校核的使用需求，不会因为比例失真导致后续设计出现方向性偏差。
