本田J系列发动机IACV与EGR空气辅助挡片

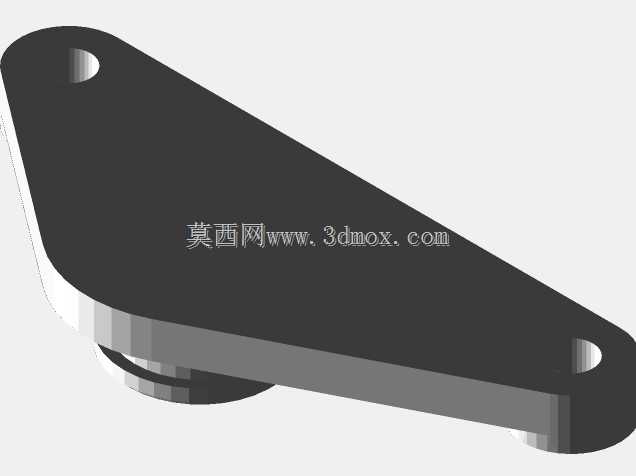

　　该挡片应用于本田J系列V型发动机的进气系统侧部，主要承担怠速空气控制阀、废气再循环阀与空气辅助通路的气流遮挡、通路分隔功能，在发动机进气控制回路中属于气流调控的配套结构件。日常发动机运行过程中，怠速工况下的旁通空气流量、EGR系统导入的废气流量、空气辅助喷射的补偿气流，都需要通过该挡片完成通路边界的物理分隔，避免不同通路的气流出现无规则串扰，保证怠速控制精度、废气再循环率的稳定性，同时降低不同气流交汇产生的紊流对进气歧管压力传感器采样精度的影响。从结构设计来看，该挡片采用长条形异形板状结构，整体为变厚度设计，主体板身做了轻量化的厚度优化，在保证结构刚度的前提下降低自身重量，避免发动机运行过程中振动带来的附加惯性载荷。

　　两端设置的同轴安装孔位，孔位的中心距严格匹配发动机进气歧管侧的安装凸台定位尺寸，安装时通过螺栓穿过孔位完成固定，孔位边缘做了局部加厚处理，避免螺栓锁紧时产生的压应力造成板件变形，同时保证长期振动工况下连接结构的可靠性。板身一侧的凸台结构，对应插入进气通路的凹槽内，完成气流的密封隔断，凸台的外径尺寸与通路内径的配合间隙控制在合理范围，既保证装配时的顺畅度，又能避免间隙过大造成的气流泄漏。设计过程中需要充分考虑发动机舱的工作温度环境，挡片的安装位置靠近进气歧管与缸盖连接区域，长期工作温度处于较高区间，因此结构的热变形量需要纳入校核范围，板身的轮廓走向完全贴合安装区域的腔体曲面，避免与周边的传感器线束、真空管路产生运动干涉。安装边界方面，

　　该挡片的整体外轮廓不会超出进气歧管侧的安装平面，装配后不会占用额外的发动机舱空间，两端安装孔的同轴度公差控制在合理范围，保证装配时螺栓可以顺畅穿入，不会出现别劲的情况。板身的平面度要求满足密封需求，避免气流从贴合面的缝隙处泄漏，影响怠速控制与EGR系统的工作效率。在实际使用场景中，该挡片虽然属于小型结构件，但直接关系到发动机怠速稳定性、排放控制精度，若挡片出现变形、密封失效的情况，会导致怠速转速波动、EGR率异常，进而引发发动机怠速抖动、排放超标等问题，因此结构设计时的刚度校核、安装定位精度都需要严格匹配发动机的整机设计要求。
