加利尔ACE二代5.56口径步枪外观结构

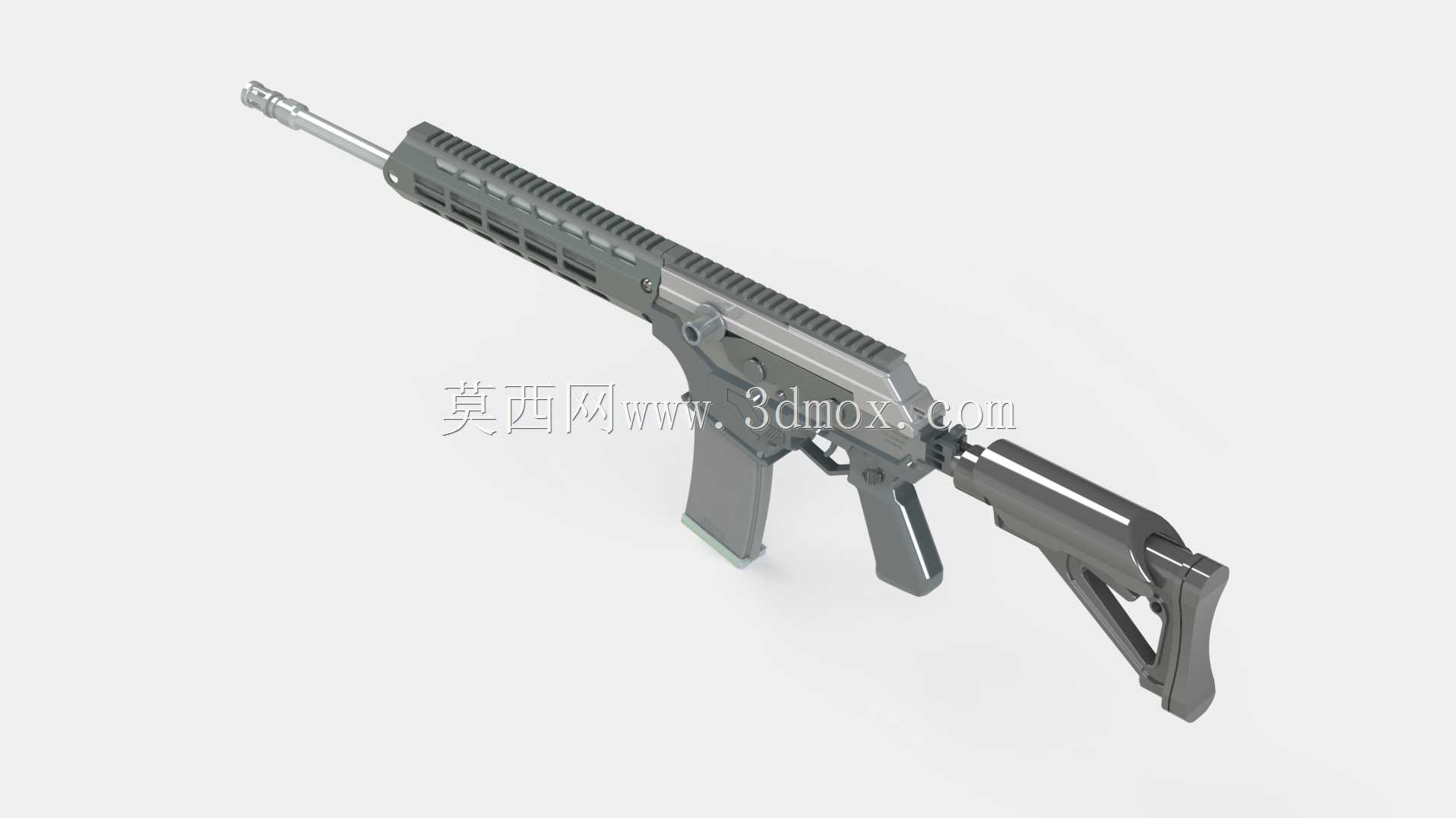

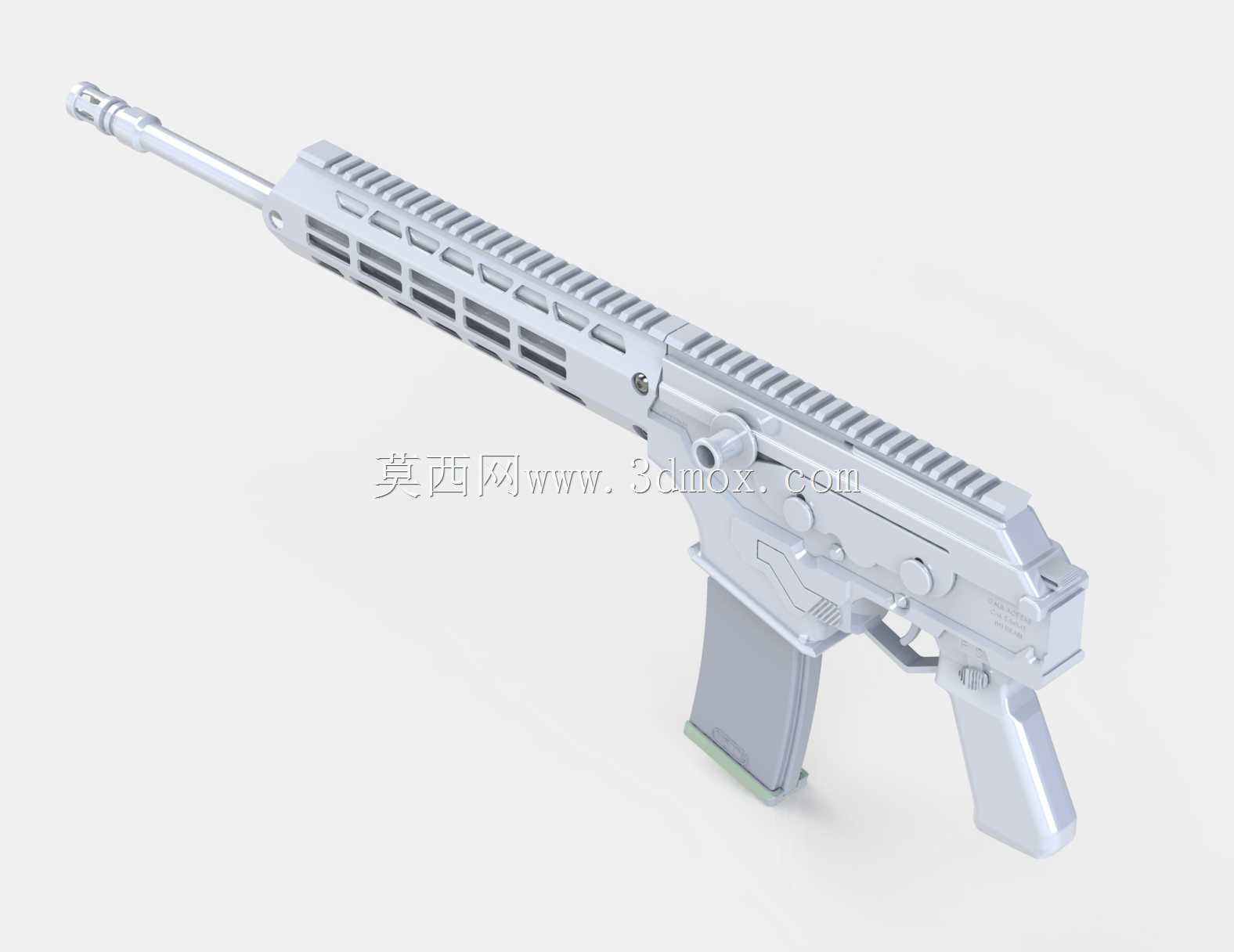

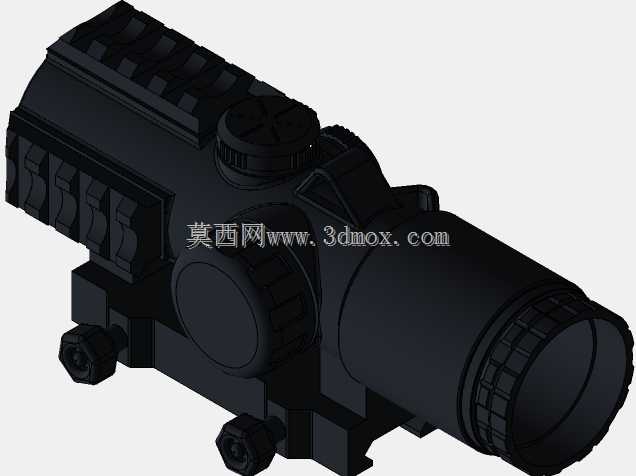

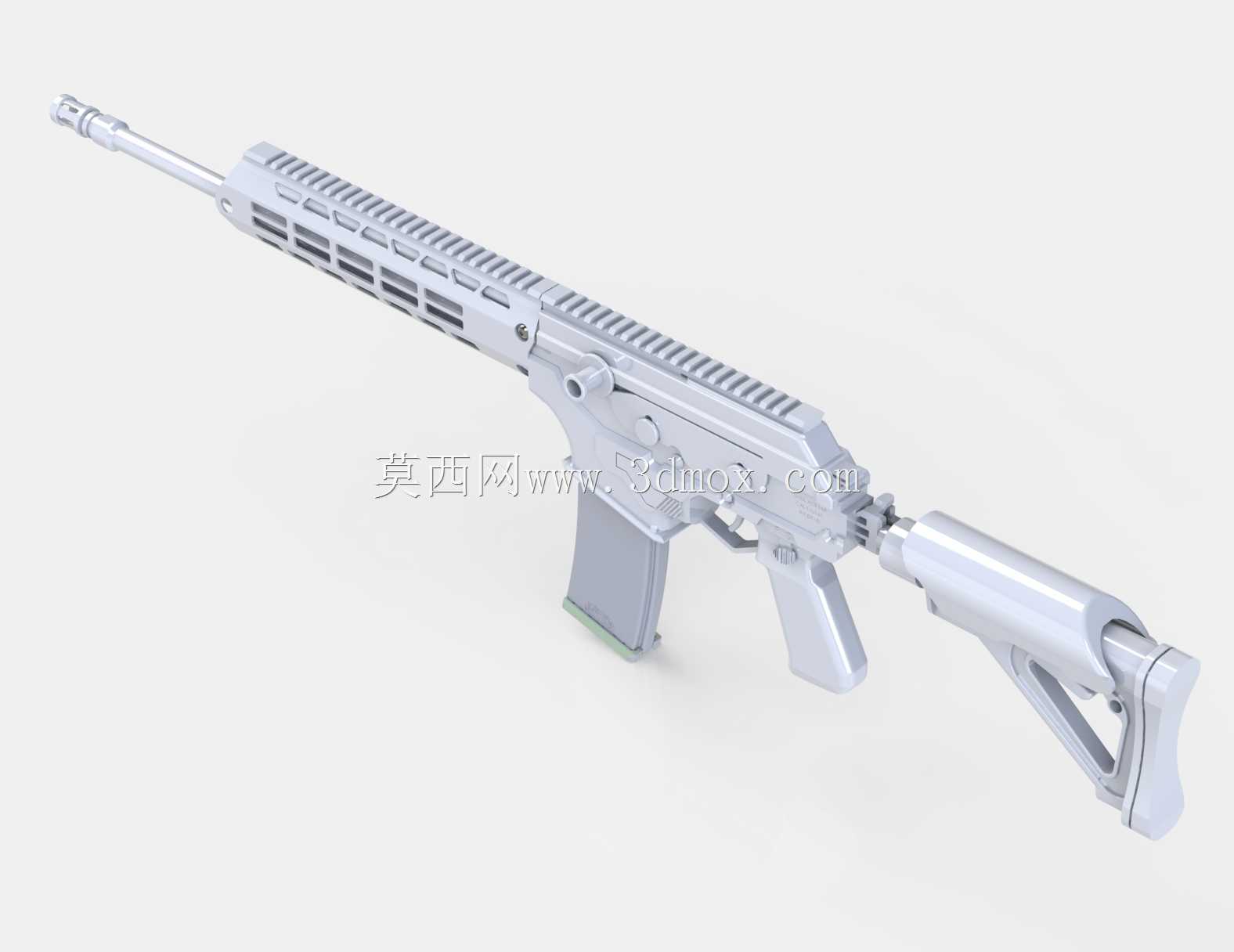

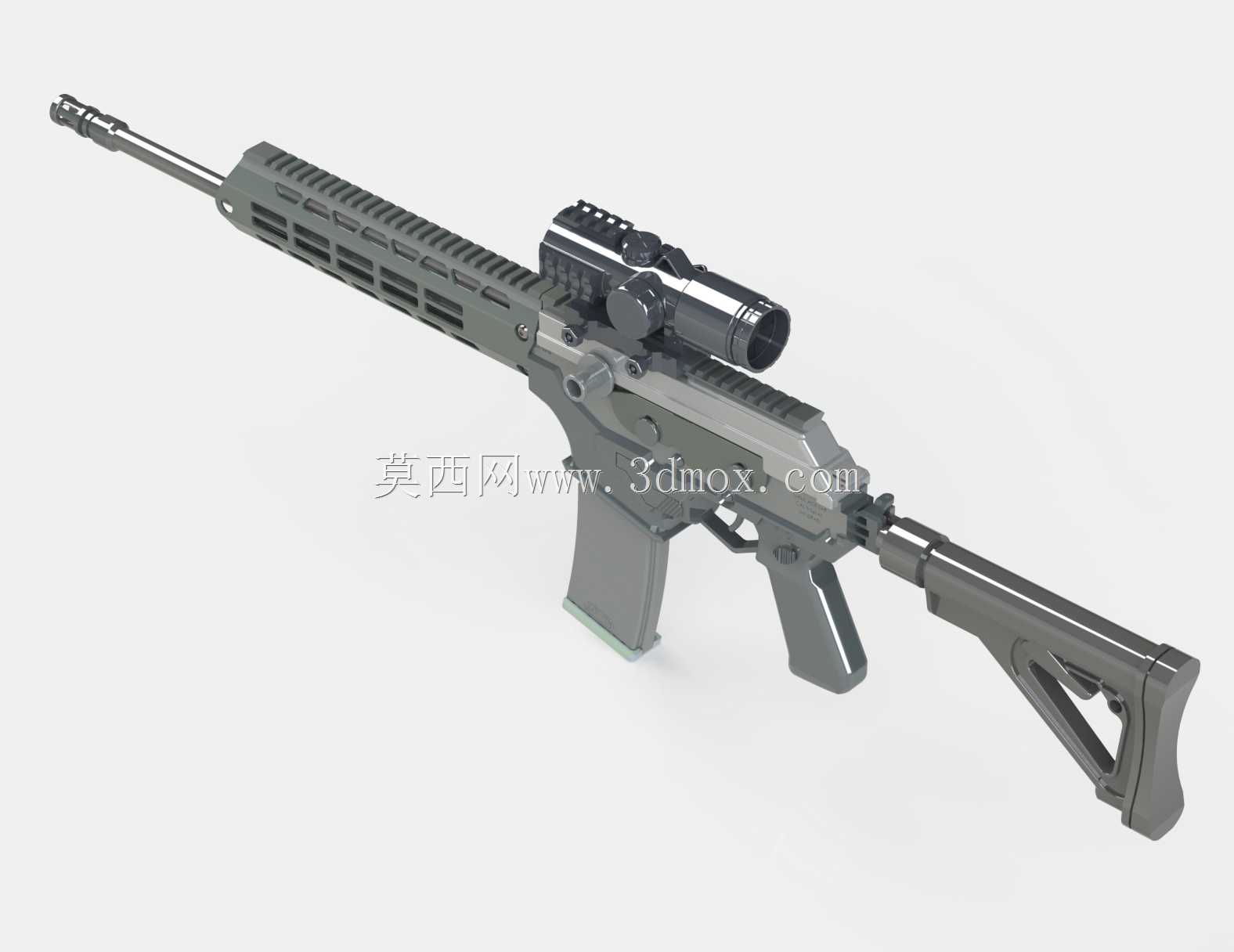

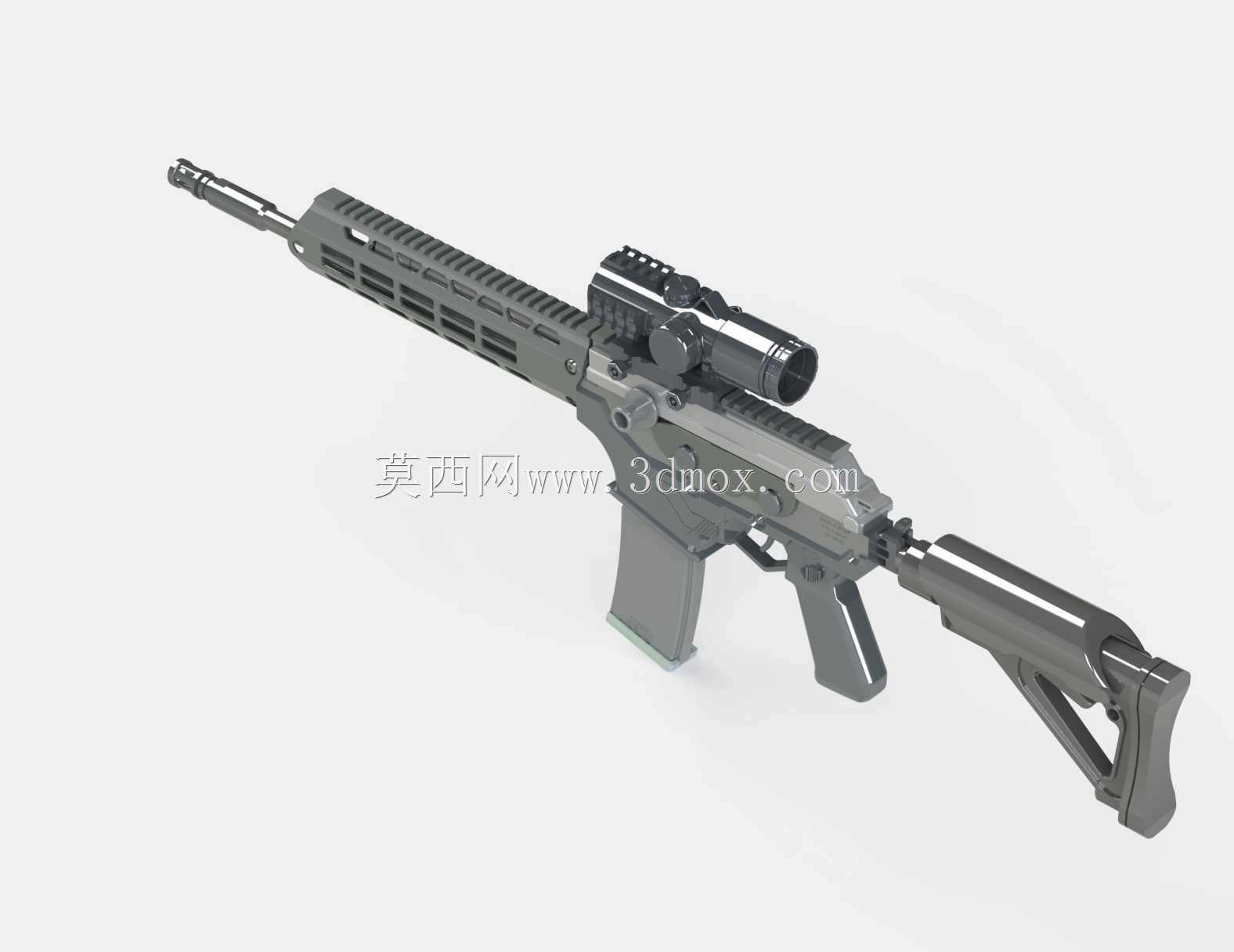

　　本次呈现的是加利尔ACE Gen II 5.56口径步枪的外观级三维结构，建模过程中优先保障外部可见零部件的尺寸匹配度，内部非外观相关的几何体仅做占位处理，不具备实际功能结构的还原度，可满足外观展示、结构参考、影视道具建模、战术配件适配验证等场景的使用需求。从实际应用场景来看，该型步枪作为单兵轻武器，其外部结构的精准还原可支撑战术导轨配件安装位的匹配校验，比如瞄准镜、战术手电、前握把等附件的安装边界确认，在做相关配件的适配设计时，可直接依托该模型的外部轮廓做干涉检查，避免配件安装时出现结构冲突。设计思路上，建模全程以实枪外部测绘尺寸为基准，枪管部分还原了长行程的自由浮置式护木包裹结构，

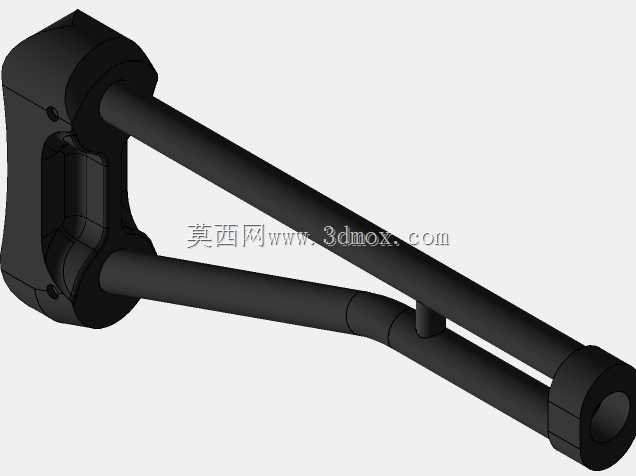

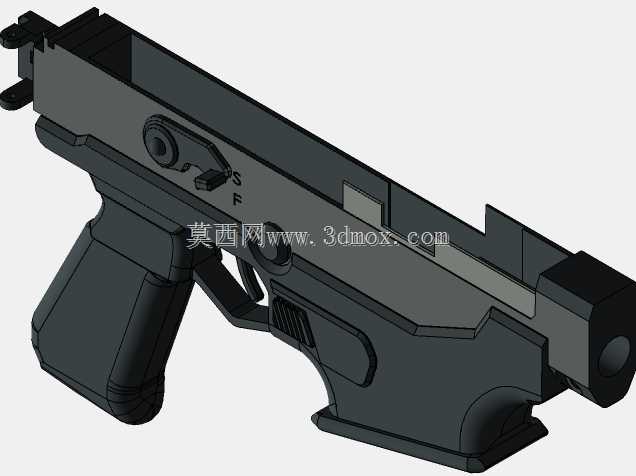

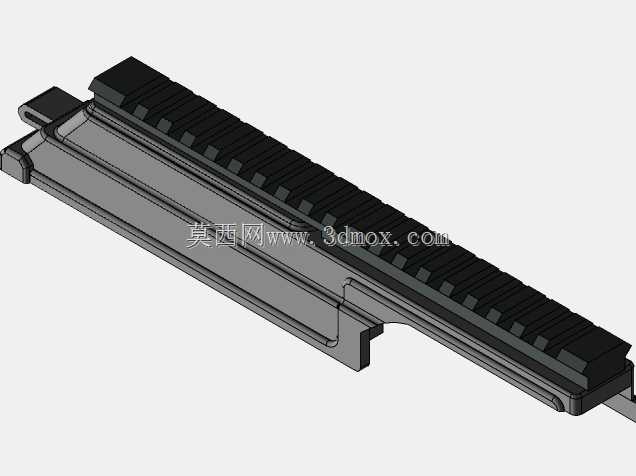

　　护木四周的皮卡汀尼导轨分段式布局完全贴合实枪的安装点位，导轨的齿距、槽宽均按照标准战术导轨尺寸做还原，可直接匹配标准战术配件的安装接口。机匣部分的快慢机切换拨杆、弹匣释放钮、空仓挂机解脱杆的位置与外形均做了等比例还原，握把的人体工程学弧度贴合手部握持的轮廓曲线，枪托部分采用折叠伸缩式结构的外观还原，枪托的贴腮板高度、尾托的橡胶缓冲垫外形均按照实枪外观做呈现，可用于展示枪托不同伸缩长度下的整体外轮廓边界。从安装边界来看，全枪长度在枪托完全展开状态下的外轮廓尺寸可满足常规展示场景的比例适配，枪管轴线与机匣、枪托的同轴度做了校准，避免出现外观上的结构错位，护木与机匣的衔接处的缝隙、销钉位置均做了细节还原，弹匣部分的弧度、

　　卡扣位置与机匣的弹匣井接口完全匹配，可直观展示弹匣安装到位后的整体形态。需要明确的是，该模型仅还原外部可见结构，不包含枪机、击发组件、导气系统等内部功能结构，无法用于功能原理的演示或内部结构的设计参考，仅适用于外观层面的结构参考、展示渲染、周边配件适配设计等场景，在做相关战术装备的配套设计时，可直接提取模型的外部曲面做逆向参考，大幅降低外部轮廓测绘的工作量，同时保障各外部接口的位置精度，避免出现配件与枪身不匹配的问题。
