Ulefone Power Armor 18T Ultra镜头安装座

　　户外三防手机的拓展配件设计一直是小众但刚需的方向，尤其是针对Ulefone Power Armor 18T Ultra这类主打硬核户外使用场景的机型，原厂镜头模组的固定规格很难覆盖作业、勘探、户外记录等场景下的外接镜头需求，这款安装座的设计初衷就是解决外接可变尺寸镜头的固定可靠性问题，同时兼顾轻量化与打印适配性。从实际使用场景来看，这类安装座主要服务于户外作业人员、野外勘探记录者、极限运动拍摄爱好者，这类用户群体在使用三防手机外接镜头时，经常遇到常规夹持式支架易脱落、镜头光轴偏移、磕碰后支架断裂的问题，尤其是在戴手套操作、设备存在磕碰冲击的工况下，支架的连接刚性直接决定了外接镜头的使用稳定性。

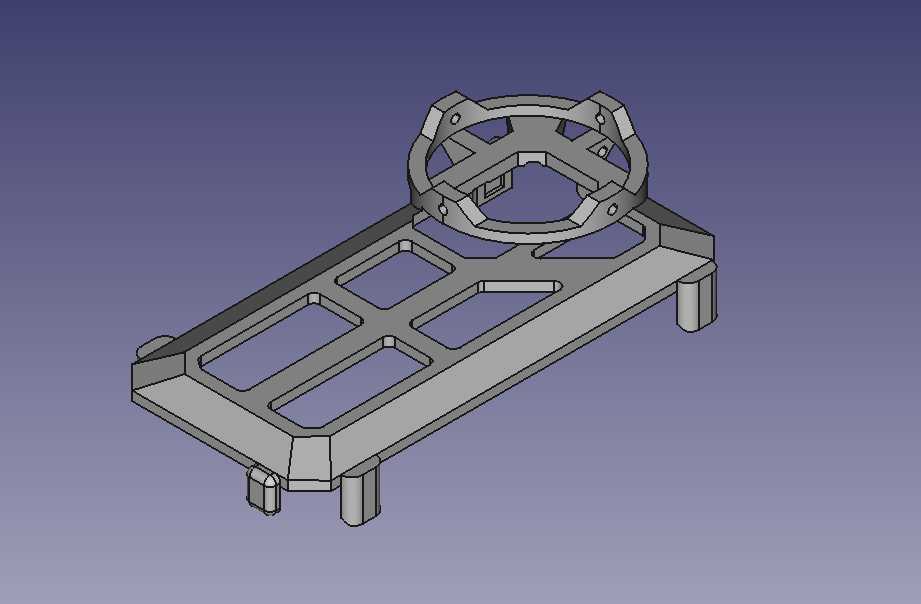

　　设计层面首先考虑的是安装边界的匹配，底座部分完全贴合Ulefone Power Armor 18T Ultra背部的镜头区域轮廓，四个定位柱的位置严格对应手机背部的预留安装点位，安装后不会遮挡原厂传感器、闪光灯以及散热开孔，底座的镂空结构一方面是为了降低整体重量，减少长时间挂载对手机背部的负载，另一方面是为3D打印过程中减少支撑材料用量，同时避免打印过程中出现厚壁收缩变形的问题。上方的镜头固定环采用分体式卡合结构，环体内壁预留了0.2mm的调整余量，能够适配不同外径的外接镜头，从常见的17mm螺纹外接镜头到22mm口径的微距、广角镜头都能通过调整环体的锁紧程度实现固定，不需要额外定制转接环。

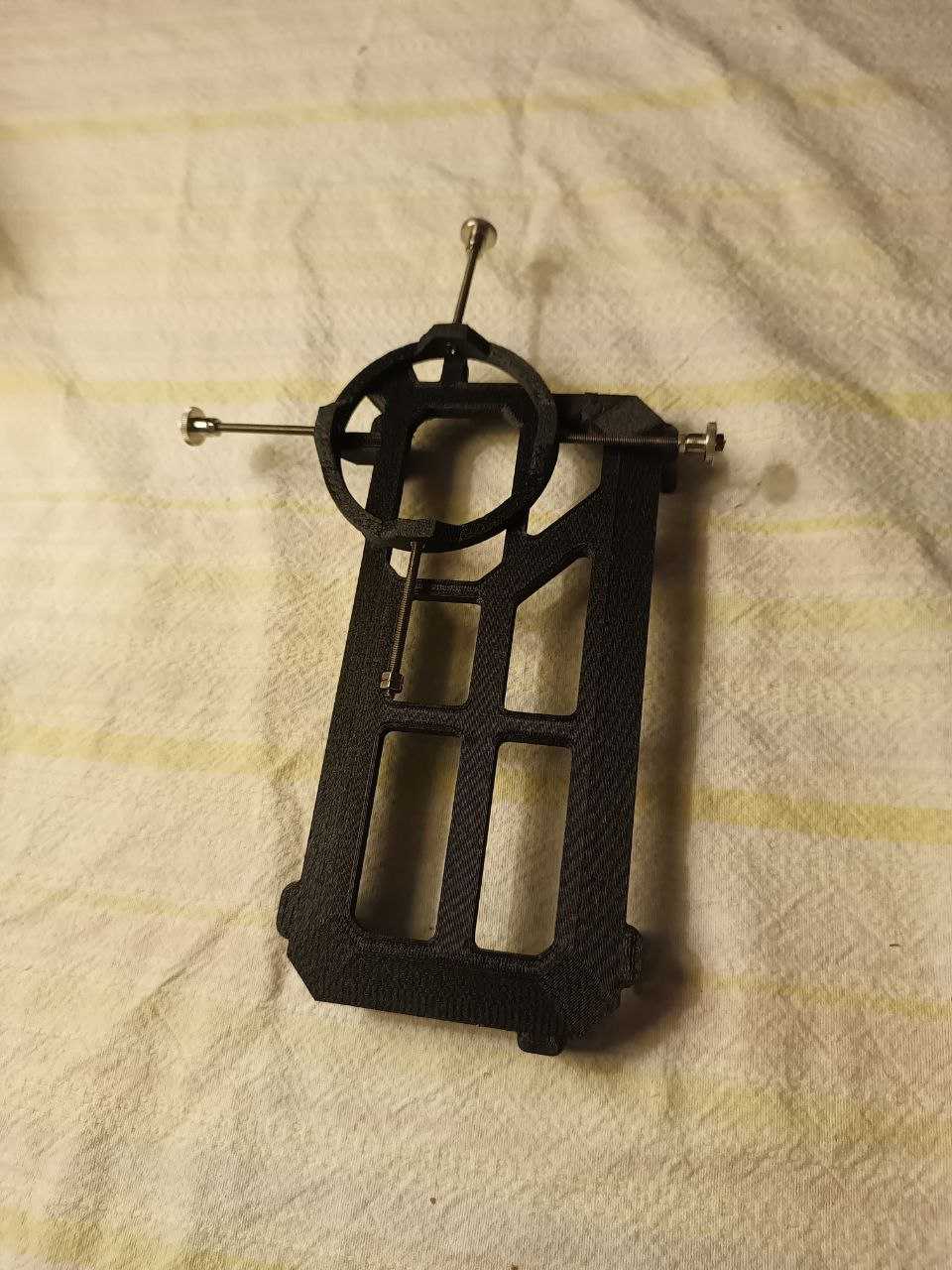

　　材料适配方面，设计时优先考虑了碳纤维尼龙材料的打印特性，这类材料虽然刚性优秀、抗冲击性强，但打印过程中存在一定的收缩率，因此所有安装孔位、定位柱的尺寸都预留了收缩补偿量，用户使用不同批次碳纤维尼龙打印时，只需要根据自身打印机的实际收缩参数做微调即可，不需要重新修改整体结构。组装方式采用热套工艺，不需要额外使用螺丝或者粘接剂，将固定环加热到指定温度后即可与底座的卡合位实现过盈配合，冷却后连接强度足以承受日常使用中的磕碰、拉扯，不会出现镜头脱落的问题，同时这种组装方式也方便后续更换不同尺寸的固定环，适配更多规格的外接镜头。

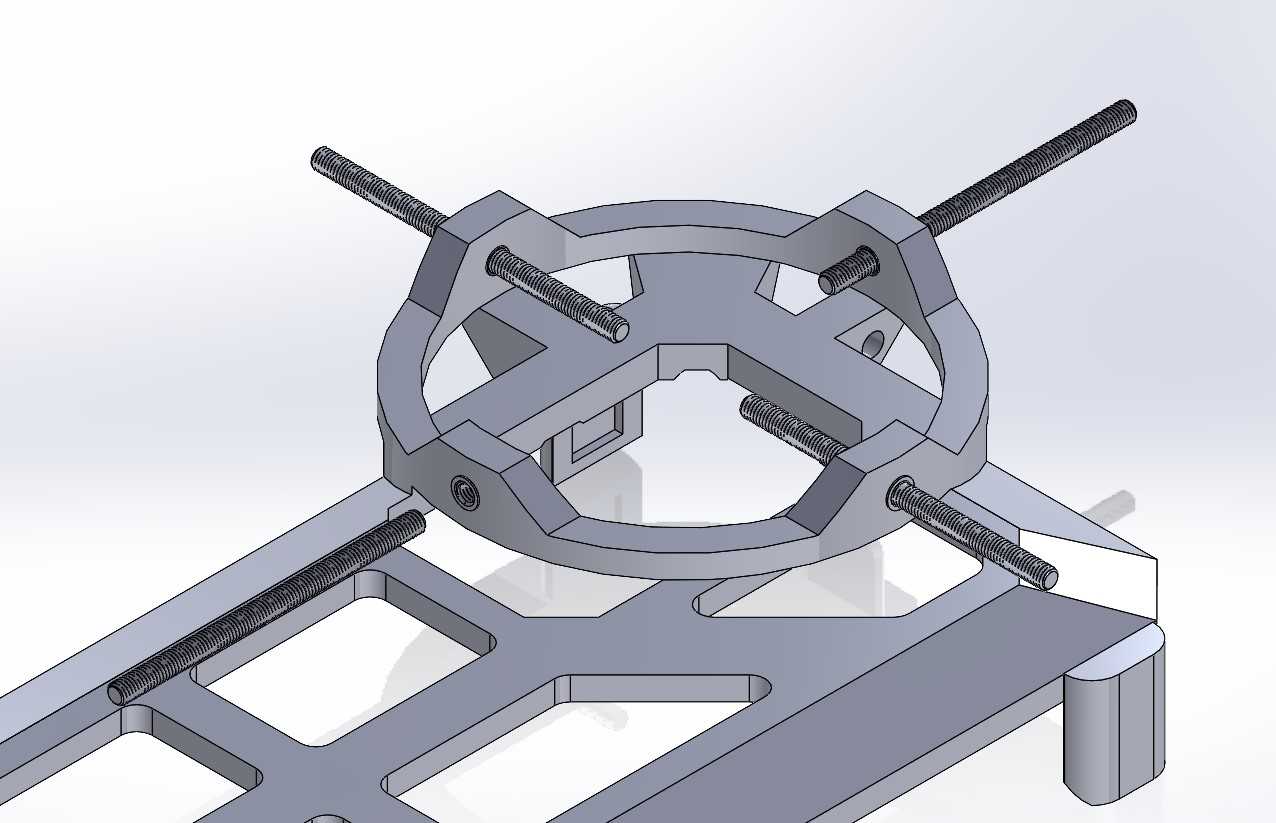

　　从结构强度的角度考虑，底座的加强筋分布完全贴合受力路径，当镜头安装后，整体的受力会通过加强筋传递到四个定位柱上，避免局部应力集中导致的底座断裂，固定环上的四个锁紧点位均匀分布，锁紧镜头时受力均匀，不会出现镜头光轴偏移的问题，保证拍摄时的成像质量。边缘位置全部做了R1.5的圆角处理，一方面是避免打印后出现锐边划伤手或者手机外壳，另一方面也能减少应力集中，提升支架的抗冲击性能，在意外跌落时圆角结构能够分散冲击力，降低支架碎裂的概率。

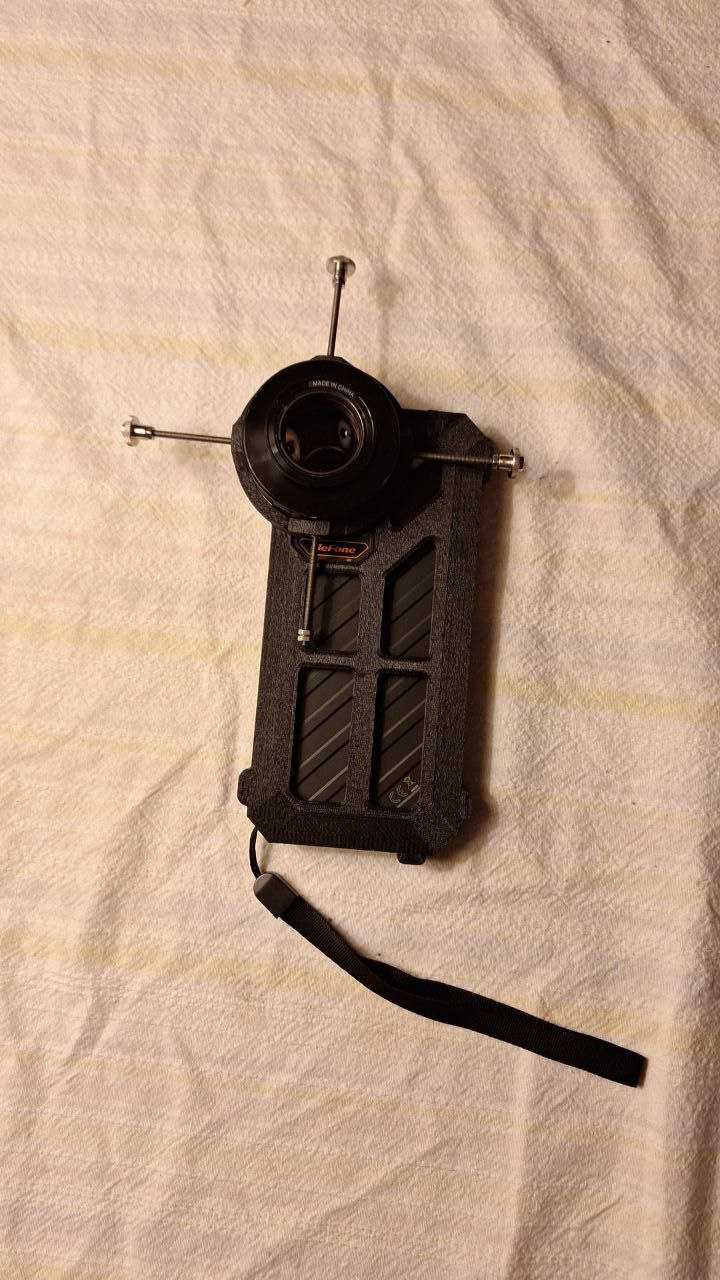

　　实际安装测试中，这款安装座挂载200g以内的外接镜头时，长时间使用不会出现松动，在-10℃到40℃的环境温度下，碳纤维尼龙材质的性能不会出现明显衰减，能够满足户外低温、高温环境下的使用需求，底座的镂空结构也不会影响手机背部的散热，长时间拍摄视频时手机的热量能够正常散出，不会因为支架遮挡导致过热降频。针对打印工艺的优化还体现在所有结构都不需要添加内部支撑，打印时只需要在底座底部添加少量平台支撑即可，打印完成后去除支撑的工作量极小，普通FDM打印机就能够完成制作，不需要工业级打印设备，用户可以根据自身需求自行打印调整。
