FPV穿越机飞控多规格安装适配支架

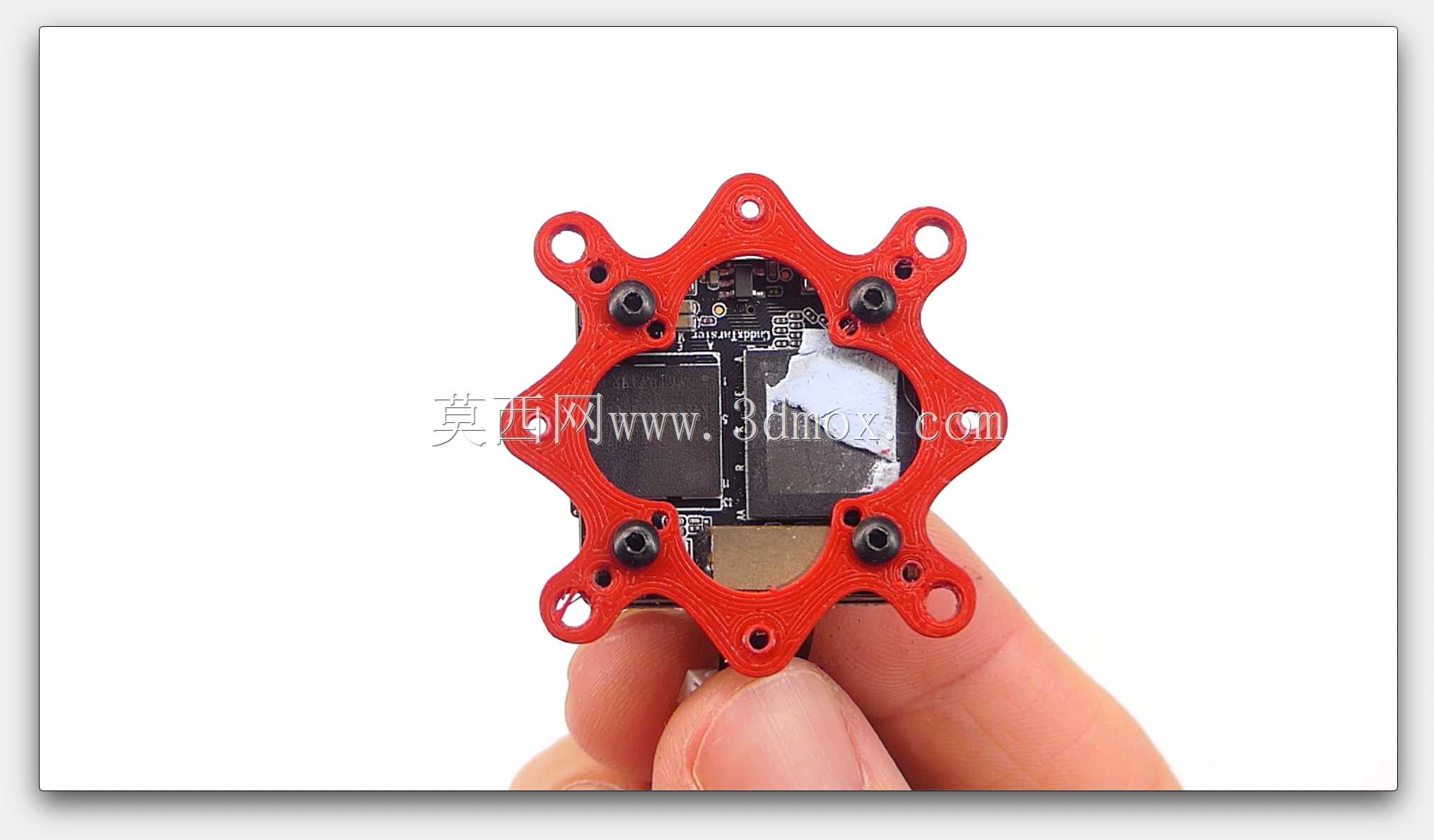

　　在FPV穿越机的装机调试环节，飞控安装的适配性一直是困扰不少玩家和装机人员的常见问题，不同批次、不同厂商推出的一体式飞控往往存在安装孔位规格不统一的情况，很多机架预留的安装孔位无法直接匹配手头的飞控，强行改装不仅会增加装机工时，还可能因为孔位对位偏差导致飞控安装应力过大，影响飞行过程中陀螺仪的采样精度，甚至在炸机时因为固定不牢出现飞控移位、接线扯断的故障。这款适配支架正是针对这类装机痛点设计的结构件，采用3D打印工艺制作，可直接作为飞控与机架之间的转接结构使用。从实际安装适配维度来看，它可以兼容标称25x25mm规格的一体式飞控，这类飞控的实际安装孔中心距通常为25.5x25.5mm，支架上对应位置预留了精准的安装孔位，

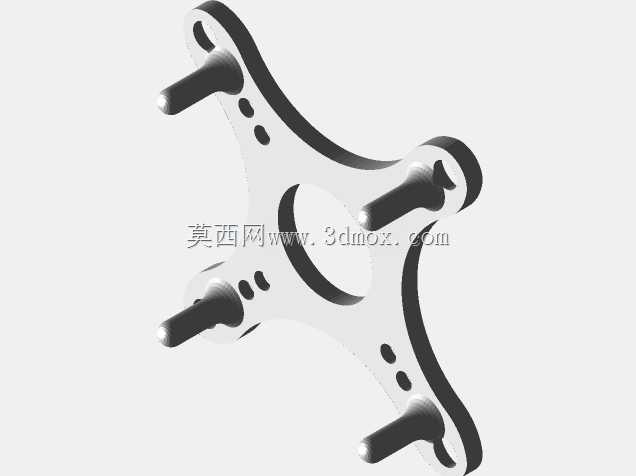

　　可直接通过螺丝将飞控固定在支架上，不需要额外打磨或者扩孔。支架本身的外轮廓安装孔位同时覆盖了两类主流FPV机架的安装规格，分别是标称20x20mm、实际孔中心距20x20mm的安装位，以及标称30x30mm、实际孔中心距30.5x30.5mm的安装位，也就是说同一款支架可以适配两类最常见的机架安装孔距，不需要针对不同机架单独准备转接配件。设计过程中特意做了无销钉的结构处理，没有额外的定位凸台或者限位销结构，安装时可以根据飞控的接线方向灵活调整安装角度，不管是需要调整USB口朝向方便调参接线，还是需要避让机架上的图传、接收机安装位，都可以通过旋转支架的安装角度实现适配，不会因为固定的定位结构限制安装自由度。

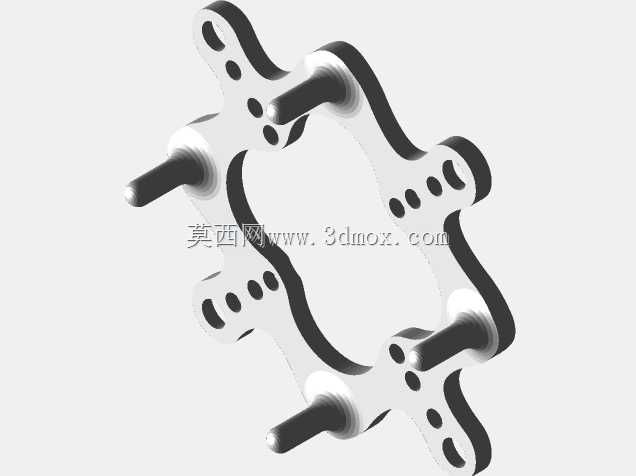

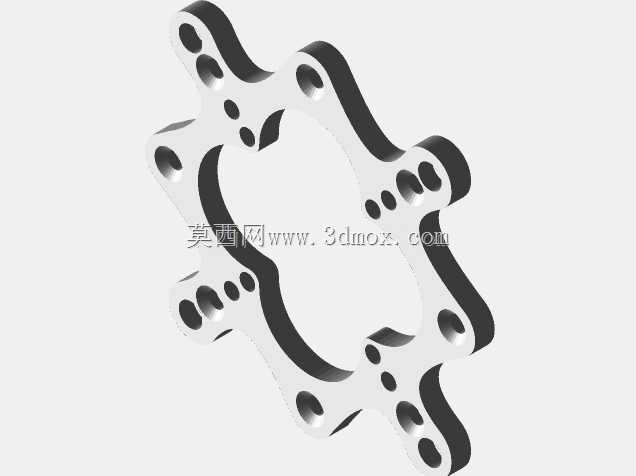

　　支架的外轮廓采用了多角星形的镂空设计，在保证四个角安装位结构强度的前提下，尽可能去除了非受力区域的多余材料，既可以降低整体配件重量，避免给穿越机增加不必要的起飞负载，也能给飞控上的焊盘、接线端子留出足够的操作空间，装机时不需要先把飞控焊好线再固定，可以先将飞控固定在支架上，再完成接线、调试等操作，后续维护拆卸飞控时也不需要拆除周边的其他配件。安装孔位处都做了局部加厚处理，螺丝锁紧时不会出现塑料件开裂的问题，同时孔位的公差控制在合理范围内，既不会因为孔位过小导致螺丝无法拧入，也不会因为孔位过大出现飞控松动移位的情况。在实际装机场景中，不管是组装新的FPV四旋翼机，还是给旧机更换不同规格的飞控，这款转接支架都可以省去重新打孔、修改机架结构的步骤，大幅降低装机和改装的难度，同时保证飞控安装的同轴度，减少安装带来的应力干扰，保障飞行过程中飞控数据采集的稳定性。
