带CAN总线与3.5寸触控屏的ESP32开发板外壳结构

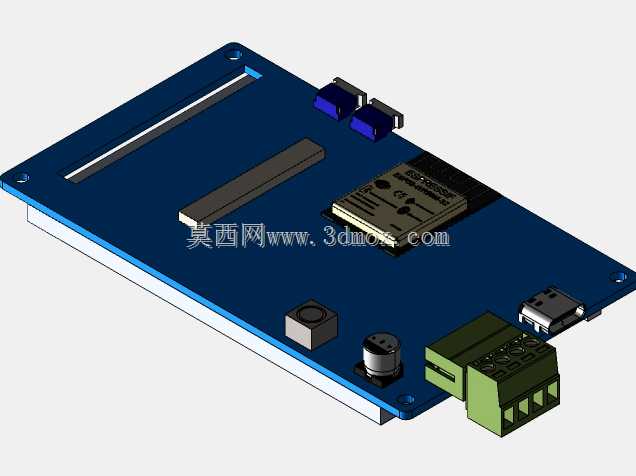

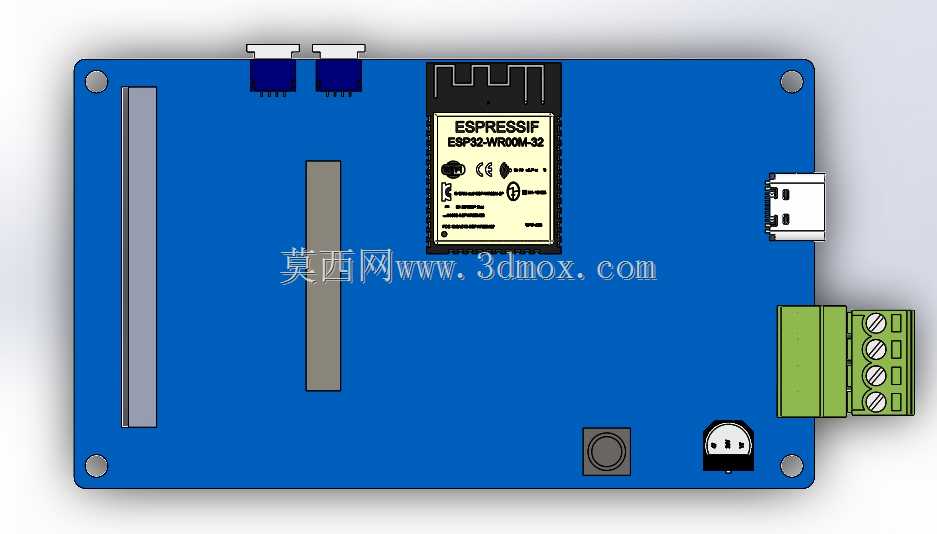

　　这款带配套外壳的ESP32控制板，核心面向工业现场分布式数据采集、小型设备本地控制类场景设计，CAN总线接口的加入让它可以直接接入工业CAN总线网络，无需额外转接模块就能完成现场传感器数据上传、执行机构指令下发的通讯需求，3.5寸电容触控屏则提供了本地参数设置、运行状态实时显示的交互能力，无需外接上位机就能完成现场调试与状态查看，很适合用在小型智能装备、工位数据采集终端、车载辅助控制单元这类对集成度要求较高的场景。外壳设计上充分考虑了嵌入式安装的实际需求，壳体四角预留了标准4-40规格螺钉的安装孔位，既可以通过螺钉直接将整套控制单元固定在设备内壁的安装柱上，也能搭配可选的热插拔接插件实现快装快拆，方便后期维护更换。

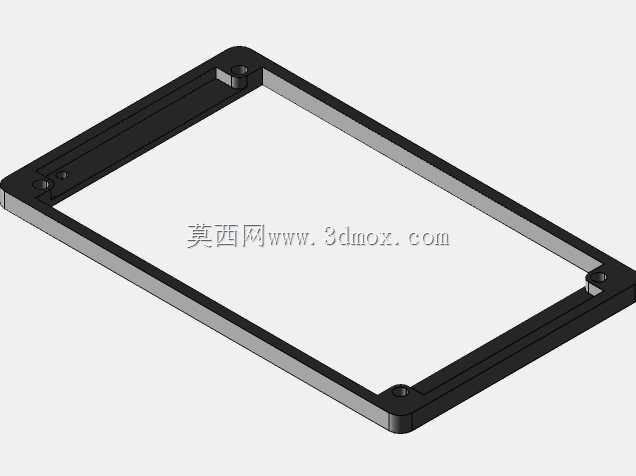

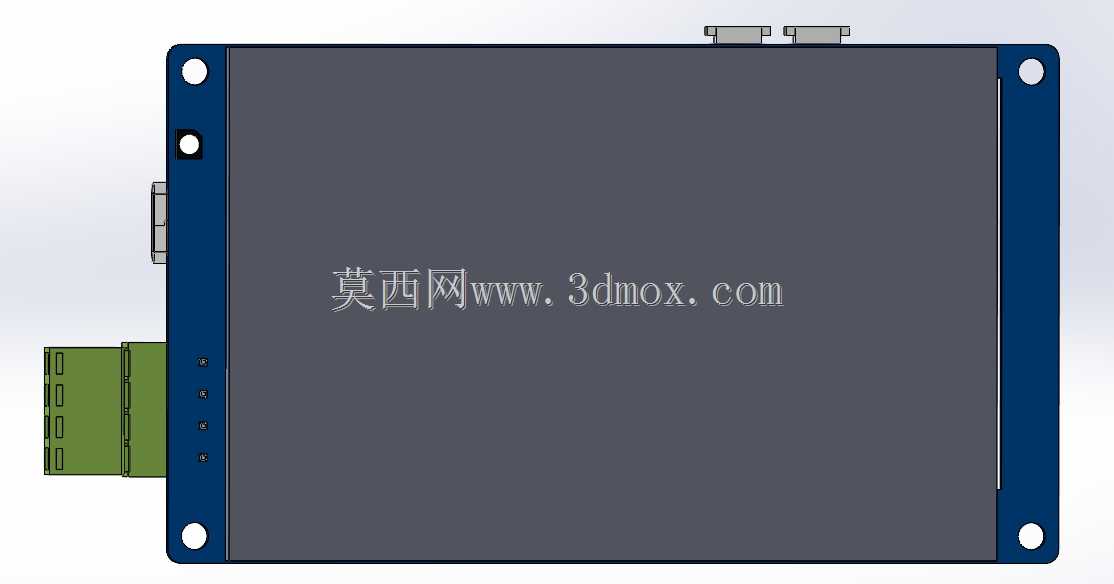

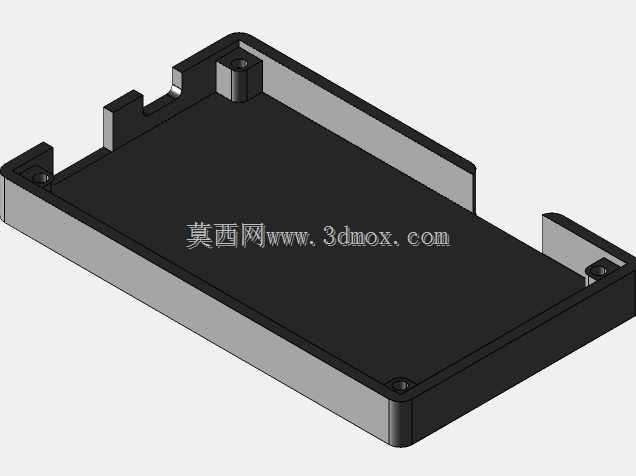

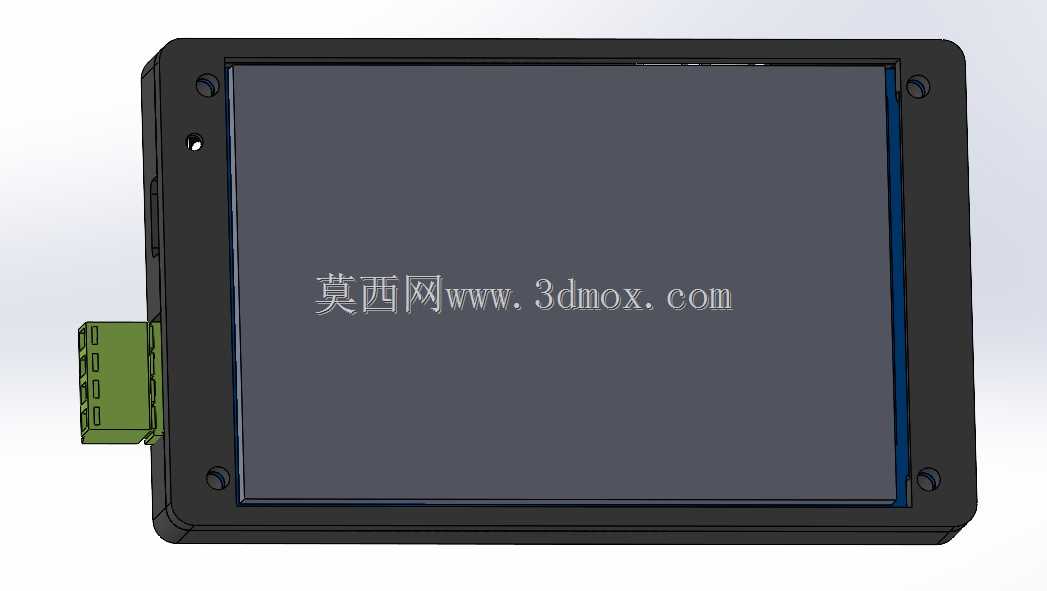

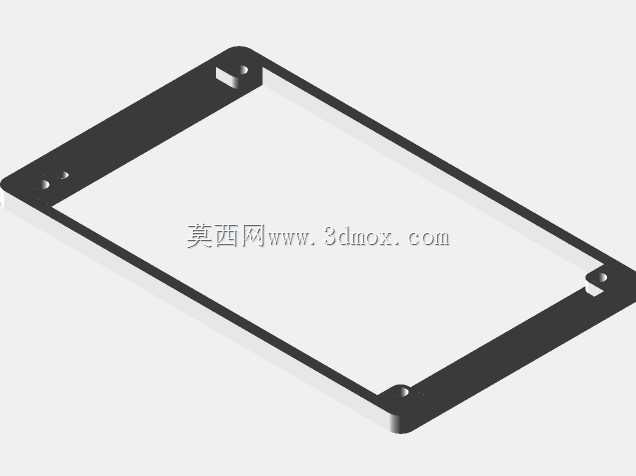

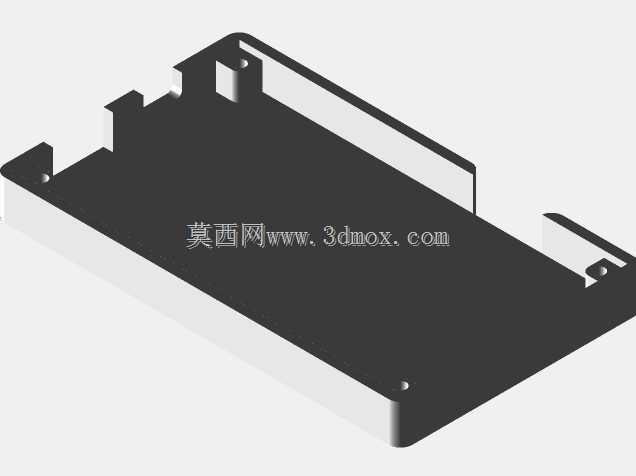

　　壳体侧面对应接口位置做了精准的开口避让，CAN总线接口、电源接口、扩展通讯接口的位置都预留了足够的插拔操作空间，不会出现外壳干涉导致插头无法插到位的问题，屏幕区域的壳体边缘做了微凸的防护边，能在设备受到轻微磕碰时避免触控屏直接受冲击碎裂。内部腔体的尺寸完全贴合电路板的实际轮廓，电路板装入后不会出现晃动移位，屏幕与壳体表面的齐平度控制在合理公差范围内，既不会出现屏幕凹陷影响触控操作，也不会因为屏幕突出导致表面易被刮花。设计过程中充分考虑了不同使用场景的适配性，用户可以根据自身需求选择是否安装热插拔接插件，壳体结构对两种安装方式都做了兼容，不需要额外修改结构就能适配不同的接线需求。整套结构的安装边界清晰，

　　安装孔位的间距符合常规嵌入式控制终端的通用安装尺寸，替换现有同规格控制单元时不需要重新在设备面板上开孔，能有效降低设备改型的结构调整工作量。壳体的壁厚选择兼顾了结构强度与整体重量，在满足工业场景抗冲击要求的同时，不会因为壳体过厚导致整体重量过大，对安装位置的承重要求更低，适合在移动类小型设备上搭载使用。
