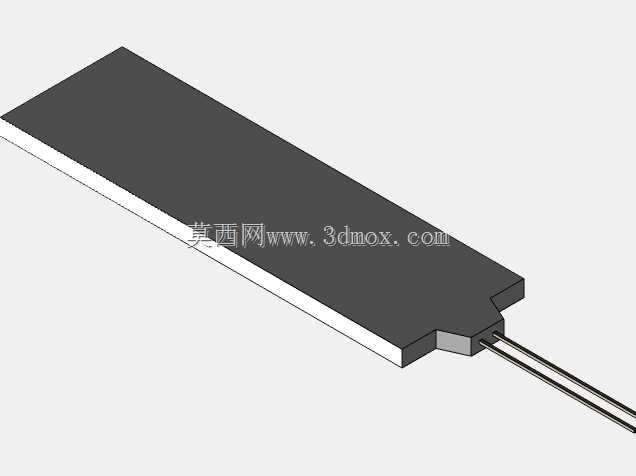

23mm×75mm规格LCD背光模组结构设计

　　在小型手持终端、便携检测仪器、工业人机交互面板这类带窄长显示区域的设备开发中，背光模组的结构适配性往往是影响整机装配效率与显示效果的关键环节，这款尺寸为23mm×75mm的LCD背光件，正是针对窄长条形显示屏幕的配套需求完成的结构设计。从实际应用场景来看，这类窄长背光常适配字符型LCD、段码显示屏，广泛用在便携通讯设备、手持数据采集终端、小型工控显示单元上，这类设备的内部安装空间通常十分紧凑，留给背光模组的装配余量往往不足1mm，因此设计阶段首先要卡死外形边界，23mm的宽度与75mm的长度完全匹配对应规格LCD的可视区域外沿，不会出现漏光或者遮挡显示区的问题。从功能特性上看，该背光采用侧入式导光结构，引出的两根引脚对应供电正负极，

　　可直接对接主板背光驱动电路，导光层边缘做了微结构处理，能够让LED发出的光线在整个23×75mm的出光面均匀扩散，避免出现边缘亮中心暗的明暗差，满足常规字符、段码显示的照度要求。设计过程中，首先参考了对应规格背光的实际物料尺寸，对导光板、反射膜、扩散层的叠层厚度做了精准控制，整体厚度控制在薄型化区间，不会挤占LCD屏幕与设备前壳之间的装配空间；尾部的引脚出线位置做了限位凸台结构，装配时可以卡在屏幕支架的对应卡槽内，避免组装过程中背光移位导致的出光偏移，同时凸台结构也能对引脚焊点形成防护，减少装配拉扯导致的引脚开焊问题。考虑到实际装配中可能出现的公差累积，背光的外形边角做了微小的倒角处理，既可以避免安装时刮伤屏幕偏光片，也能吸收0.

　　1-0.2mm的壳体加工公差，降低装配卡滞的概率。对于结构设计从业者来说，这类小型电子配件的三维建模不需要复杂的曲面特征，但对尺寸精度、装配限位结构的还原要求很高，建模时需要准确还原叠层结构的厚度差、引脚的出线角度与长度，以及尾部凸台的卡位尺寸，这样导出的模型才能直接用于整机的干涉检查，提前发现装配时可能出现的空间冲突问题，减少后续打样验证的迭代次数。在设备选型阶段，这类标准化尺寸的背光模组通用性较强，只要显示区域尺寸匹配，就可以快速适配到不同的小型显示类产品中，建模时保留的透明视图配置，也能方便工程师在整机装配中查看背光与屏幕、壳体之间的贴合间隙，确认遮光泡棉的粘贴空间是否充足，避免组装后出现漏光问题。
