电脑水冷双D5泵顶集成结构件

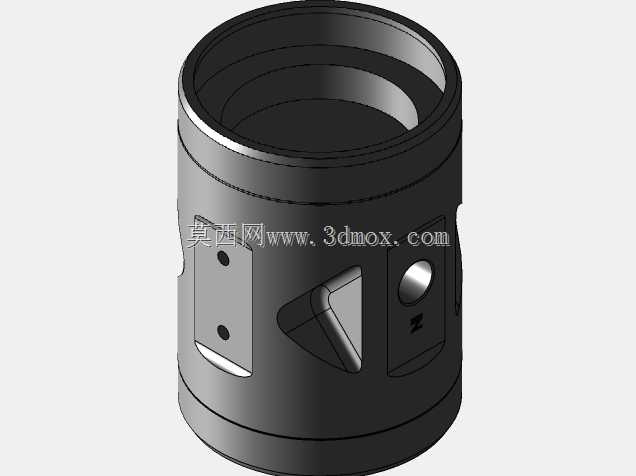

　　这款双D5泵顶结构件，主要面向分体式电脑水冷散热系统的集成装配场景，是针对双D5水泵串联布局开发的配套安装基座，核心作用是替代传统独立泵体的分散安装形式，将两台D5水泵的进出液通路、安装定位、管路接驳界面整合在单一结构件上，大幅压缩水冷系统在机箱内部的占用空间，同时减少管路接驳点数量，降低漏液风险。从实际装机的工程视角来看，常规双D5串联方案需要单独配置两个泵的固定支架、多段转接硬管或软管，不仅管路弯折多、流阻损耗大，零散的安装点也会增加机箱内部的布线理线难度，尤其是在紧凑型ATX或者ITX机箱内，分散的泵体往往会和显卡、内存、主板供电散热片产生安装干涉，这款集成式泵顶在设计阶段就把安装边界做了前置约束，整体采用圆柱同轴结构，

　　外径匹配常规双D5泵组的叠加尺寸，侧壁预留的安装孔位直接对应标准D5泵的固定螺距，不需要额外加工转接板就能直接完成泵体的锁附固定。结构侧壁预留的异形开槽，一方面是为了避让泵体本身的供电接线端子，让水泵的供电线可以顺着开槽位置平顺引出，避免线材被泵体和安装结构挤压破损，另一方面开槽区域也兼顾了泵体运行时的空气流通，辅助带走泵组长时间高负载运行产生的少量热量。在流道设计上，这款泵顶内部做了平滑的过渡流道，没有直角弯折的阻流结构，能最大程度降低冷却液在泵组串联过程中的流阻损失，保证双泵串联后的流量输出效率，同时顶部的接驳界面做了标准的G1/4螺纹孔位，兼容市面上绝大多数水冷硬管、软管快拧接头，不需要额外做转接就能完成和冷排、

　　水冷头的管路连接。从安装适配性来看，这款结构件的轴向尺寸经过严格控制，安装后不会超出常规水冷泵仓的高度限制，底部的定位止口和泵体的配合公差控制在小间隙配合范围，装配时不需要额外调整就能保证泵体转子的同轴度，避免因为安装偏心导致的泵体运行震动、噪音增大的问题。对于做分体水冷方案设计、定制化机箱结构开发的从业者来说，这个模型可以直接用来做装配干涉检查、管路布局模拟，提前预判装机过程中可能出现的尺寸冲突问题，减少实际装机时的反复调整工作量。
