双隔膜式CNC流体输送泵头结构

　　这套泵头结构面向小型数控加工冷却回路与桌面级增材制造供料场景开发，核心承担低压流体的稳定输送任务。在CNC加工工况中，它可将切削液、冷却介质从储液单元加压输送至刀具喷淋点位，为高速铣削、雕刻作业提供持续冷却与冲屑支持；在光固化3D打印或浆料挤出场景中，同一结构可适配光敏树脂、陶瓷浆料等低粘度介质，通过可控容积变化实现定量供料，避免管路断流或供料过量。

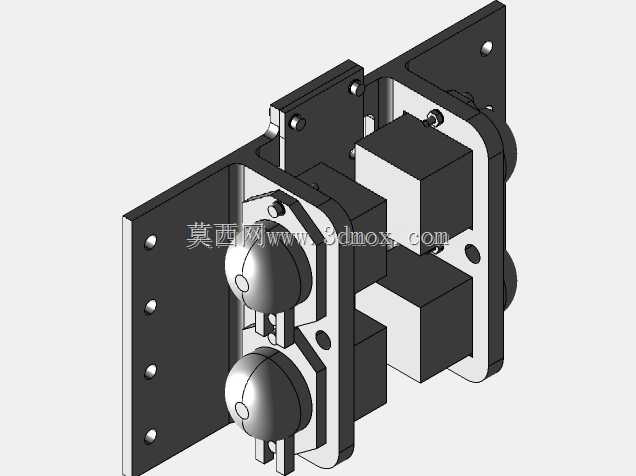

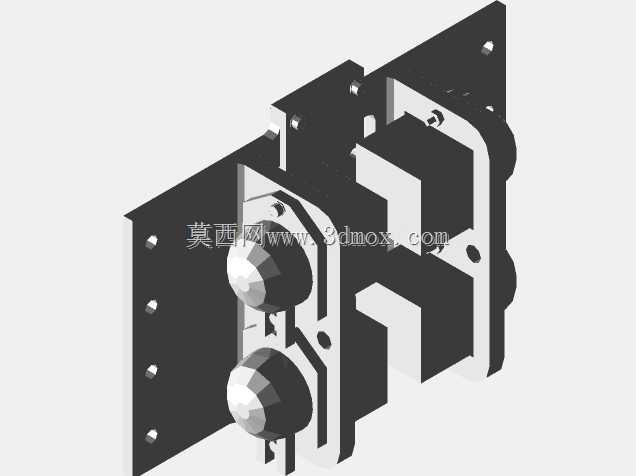

　　结构采用双隔膜对称布置方案，两块球形隔膜腔并列安装在主安装板内侧，由后方两组方形驱动模组提供往复动力，隔膜交替形变完成吸排液动作。相比单腔泵，双腔布局可大幅降低输出流体的脉动幅度，使喷淋流量更均匀，也减少了管路振动与压力尖峰。流道在安装板背面集成成型，进出液接口沿侧向布置，管路走向短且弯折少，能降低流阻并减少介质残留。

　　安装边界以一块带法兰边的立式安装板为基准，板面上预留多组沉头安装孔，可直接固定在设备侧壁、储液箱顶面或型材机架上；安装孔位按标准间距排布，适配常见桌面设备的安装骨架。驱动模组位于安装板后侧，占用空间集中在板后矩形区域，前侧仅露出隔膜腔与阀组，便于日常观察隔膜状态和快速拆换易损件。整体外形紧凑，侧向厚度控制在小型设备机柜可容纳的范围内，不需要额外预留大尺寸维护空间。

　　设计上把隔膜、阀片与安装基体做了模块化拆分：隔膜腔通过紧固件压合在安装板上，密封面贴合平整，更换隔膜时只需拆卸前侧压块，不必拆解整个驱动单元；驱动部分与流体腔完全隔离，介质不会渗入后方运动机构，既保护传动部件，也避免加工液腐蚀电气元件。过流部件的流道内壁过渡圆滑，没有死角积液区，在更换介质或停机清理时可快速冲洗，适合多品种小批量加工中频繁切换冷却介质的使用习惯。

　　从选型角度看，该泵头更适合低压力、小流量、要求供液连续的场合，双隔膜工作方式自带一定自吸能力，储液箱位置略低于泵体时也能正常引液。结构中没有复杂的叶轮密封副，对含微小颗粒的切削液或带填料的打印浆料耐受性更好，磨损主要集中在隔膜与单向阀件，维护点清晰。建模时各零件的装配关系完整保留，安装板厚度、压块行程空间、驱动模组外形包络都按实际装配约束搭建，可直接用于设备布局校核、管路接口匹配以及隔膜泵变型设计参考。
