微型行星减速驱动电机结构设计方案

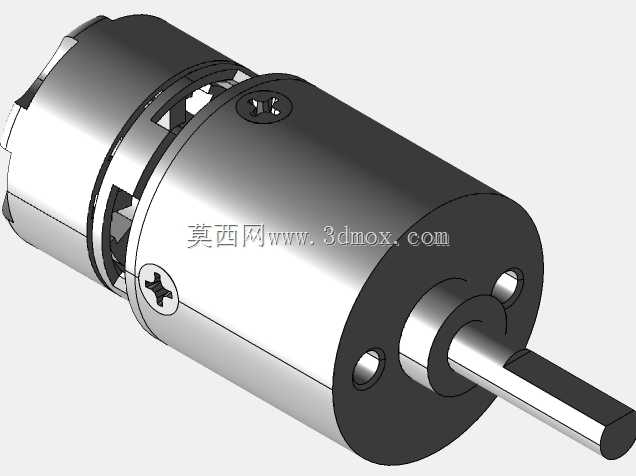

　　这款微型驱动单元采用BE1104有刷电机作为动力核心，匹配减速比22.5:1的16mm直径行星齿轮箱，整体采用同轴式圆柱布局，输出轴沿筒体轴线方向伸出，端盖通过十字槽螺钉与筒体紧固，装配后整体结构紧凑，径向尺寸控制在16mm级别，轴向长度可适配小型移动机器人、桌面级小型执行机构的狭小安装空间。从实际应用场景来看，这类微型减速驱动单元多用于小型格斗机器人的行走轮驱动、小型云台的俯仰转动驱动、桌面自动化装置的直线滑台动力输入，也可作为小型机械臂关节的动力源，其输出扭矩经过行星齿轮组放大后，可满足低转速大扭矩的负载需求，相比直接驱动的同规格电机，带载启动能力提升二十倍以上，空载转速匹配小型执行机构的常用运动速度区间，

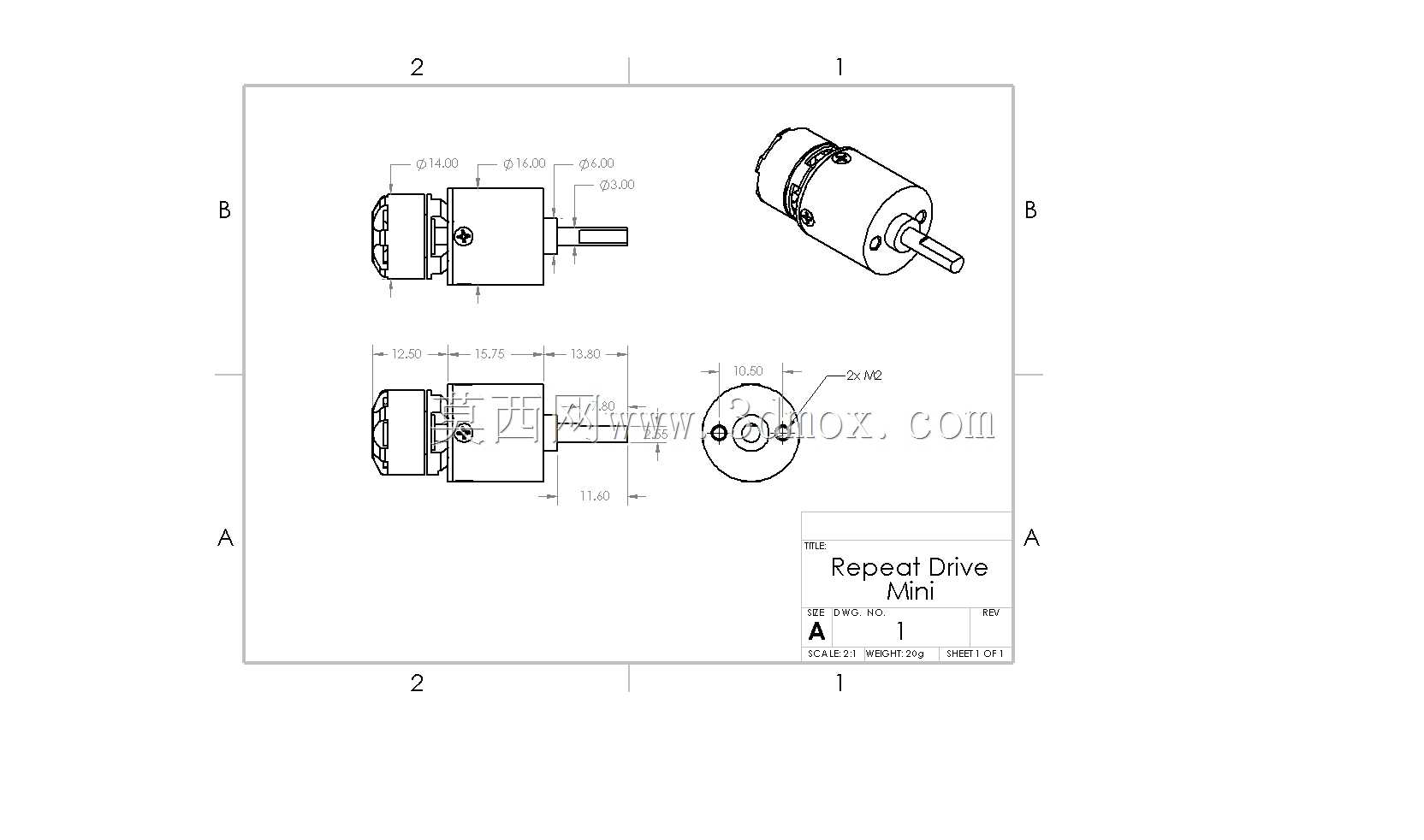

　　无需额外增加减速环节即可直接对接负载。设计过程中，行星齿轮箱采用三级行星轮系排布，内齿圈与减速箱筒体一体化加工，太阳轮直接嵌套在电机输出轴上，行星架通过销轴固定行星轮，末端行星架与输出轴过盈配合传递扭矩，输出端设置两个径向安装孔，可通过紧定螺钉将输出轴与负载轮、联轴器等部件锁紧，避免传动过程中出现打滑松脱。电机端的端盖设置对称的安装定位孔，既可以通过法兰面直接贴装在设备安装板上，也可以通过筒体卡箍进行径向固定，两种安装方式可适配不同的设备结构布局，安装边界预留足够的螺钉装配空间，不会出现工具无法伸入拧紧的问题。齿轮组采用金属材质加工，齿面经过硬化处理，可承受频繁正反转带来的冲击载荷，适配格斗机器人这类存在碰撞、堵转风险的应用场景，

　　电机尾部预留接线空间，导线可沿筒体侧面或轴向引出，不会与周边运动部件产生干涉。整体结构的同轴度设计要求较高，电机输出轴、各级行星轮系、输出轴的同轴度公差控制在0.02mm以内，可有效降低运转过程中的振动和噪音，提升传动效率，长时间运转下的齿轮磨损量更小，使用寿命更长。在选型适配时，可直接根据安装空间的径向、轴向尺寸预留位置，输出轴的直径、伸出长度可根据负载连接需求做小幅调整，端盖的安装孔位可根据设备安装板的孔位做适配性修改，无需改动核心传动结构即可快速适配不同的小型设备需求。
