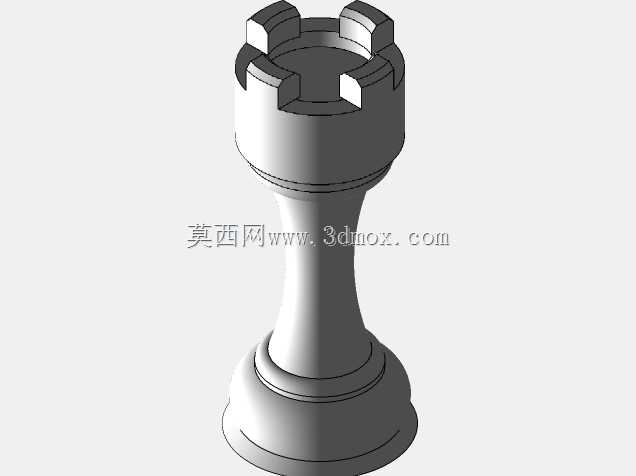

国际象棋白车棋子立体结构设计

　　这款国际象棋白车的三维结构设计，首先围绕棋类赛事、日常休闲对弈、文创展示摆件三类核心应用场景展开，在建模阶段就兼顾了不同使用场景下的结构适配需求。作为国际象棋里代表城堡的核心棋子，白车在对局中承担横纵方向直线移动、攻防转换的核心功能，因此结构设计首先要保证棋子放置的稳定性，避免对弈过程中出现倾倒、滑移的情况。从结构设计思路来看，整体采用回转体为基础构型，底部设置了三层阶梯式加宽底座，底座最外缘做了R0.8的圆角过渡，既避免锐边划伤棋盘漆面或者使用者手部，也通过加宽的支撑面降低了整体重心，经重心校核，棋子整体重心位于总高度1/3以下的位置，即使棋盘出现3°以内的倾斜，棋子也不会发生侧翻。中部的柱身采用收腰式流线构型，

　　相比等直径的直柱结构，一方面更贴合传统国际象棋棋子的握持手感，手指捏持收腰位置时的贴合度更好，挪动棋子时不易打滑，另一方面收腰结构也减少了不必要的材料用量，如果采用树脂3D打印或者实木车削加工，都能有效降低加工耗材成本。顶部的城垛结构是白车棋子的核心识别特征，建模时采用四个等距分布的凸台模拟城堡的垛口结构，凸台之间的凹槽深度控制在5mm，既保证垛口的视觉辨识度，又避免凹槽过深导致积灰、清洁不便的问题，所有凸台的棱边都做了小圆角处理，没有尖锐棱角。从安装边界与尺寸适配来看，棋子总高度控制在标准国际象棋赛事要求的45-50mm区间内，底座直径设置为22mm，能够适配常规20mm方格边长的比赛用棋盘，放置时不会超出方格边界，

　　也不会和相邻棋子发生干涉。在结构细节处理上，柱身与底座、柱身与顶部城垛的衔接位置都设置了环形凸棱作为装饰分界，既还原了传统木质车削棋子的工艺特征，也在三维结构上增加了层次区分，避免整体造型过于单调。建模过程中所有曲面都做了G1连续处理，没有碎面、尖角或者非流形几何问题，不管是用于3D打印快速制作实体棋子，还是用于数控车削加工木质、金属材质的高端棋具，都可以直接提取曲面生成加工刀路，不需要额外进行几何修复。针对文创展示场景的使用需求，结构上预留了足够的表面处理空间，柱身的平整曲面可以做激光雕刻、漆面印刷等二次加工，添加定制化标识或者装饰纹样，底座的底面做了0.2mm的内凹设计，后续可以粘贴绒布防滑垫，进一步提升放置时的摩擦力，

　　同时避免刮伤棋盘表面。整体结构没有薄壁、细柱等易损坏的脆弱结构，壁厚均匀控制在3mm左右，即使采用PLA、ABS等常见3D打印材料制作，也不会出现打印过程中翘曲、使用过程中断裂的问题，日常使用的抗摔、抗磨损性能都能满足长期频繁使用的要求。
