办公碎纸设备内部结构三维建模

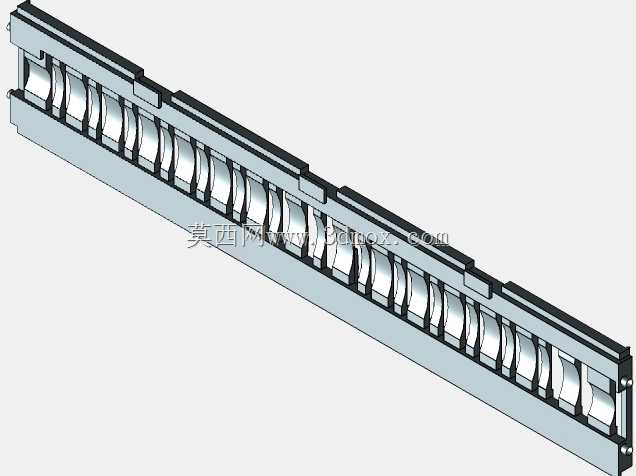

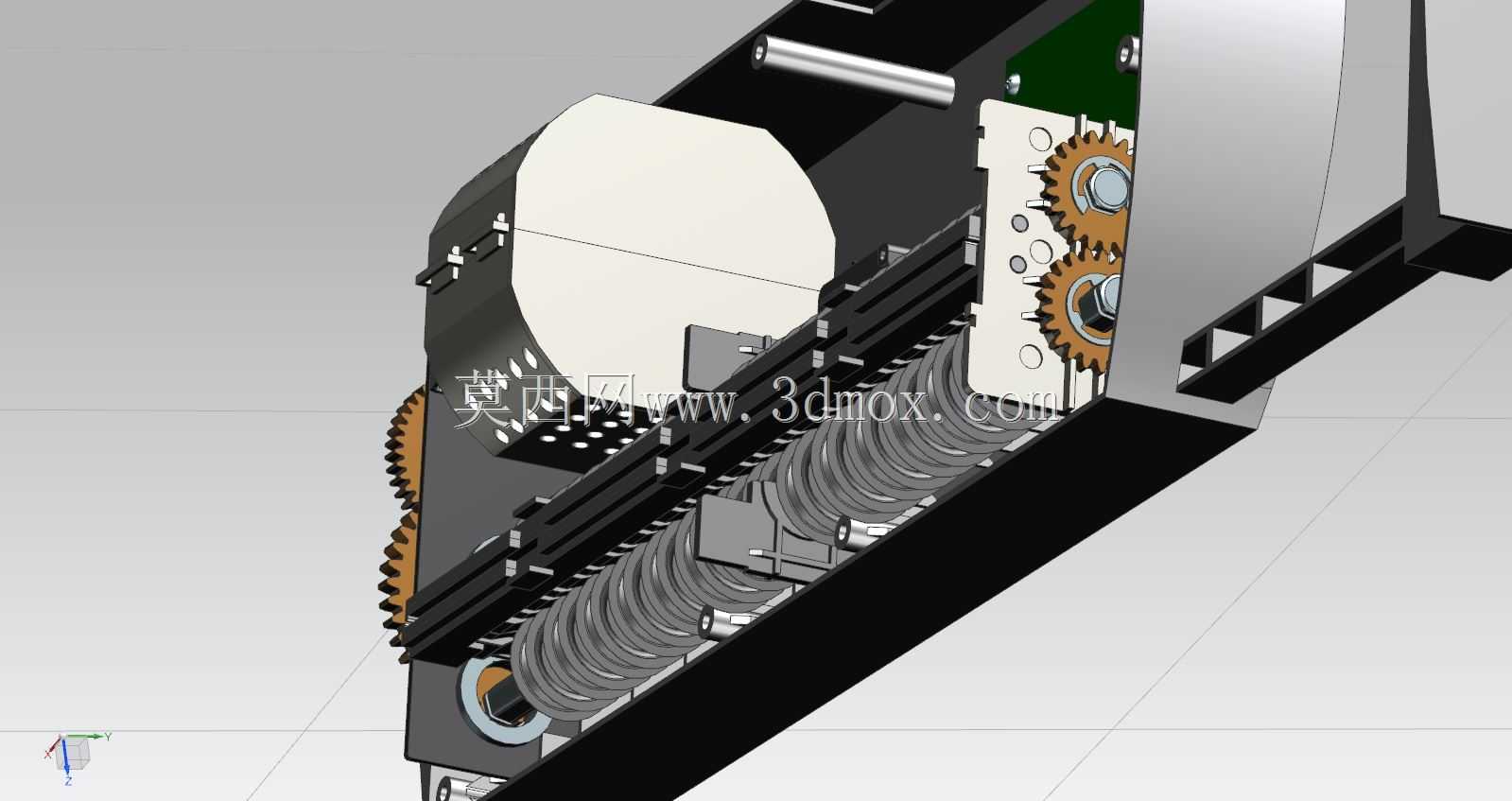

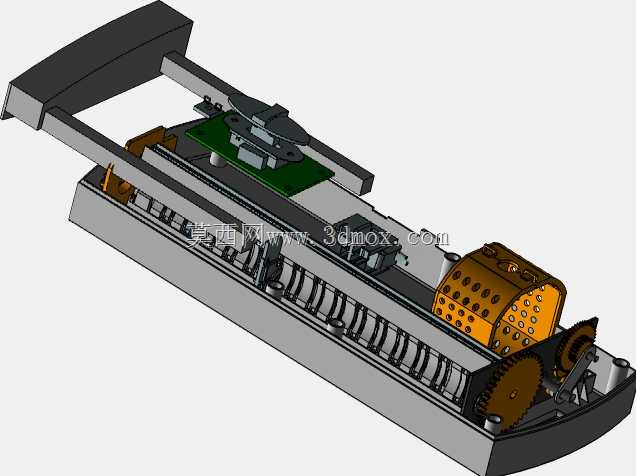

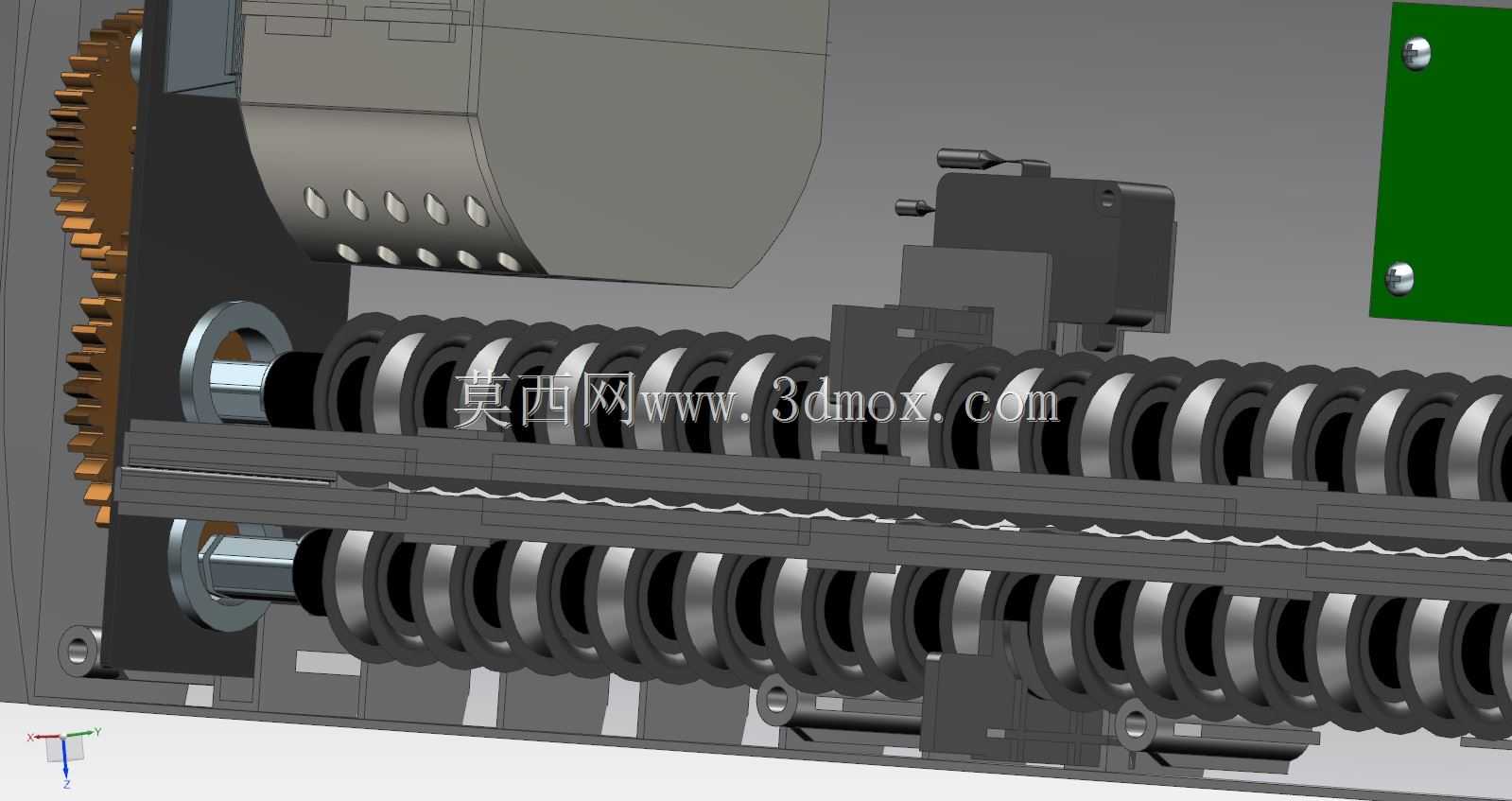

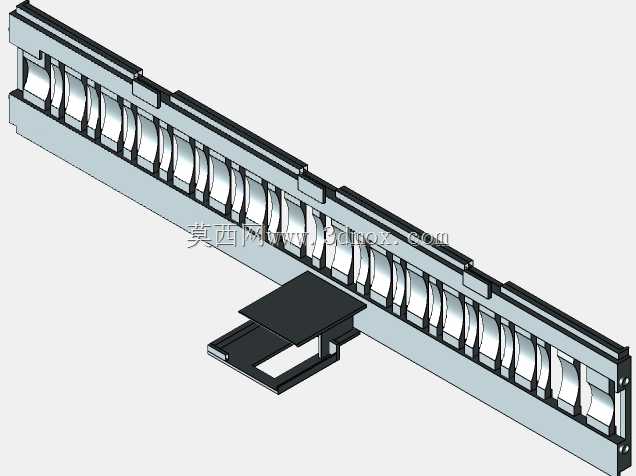

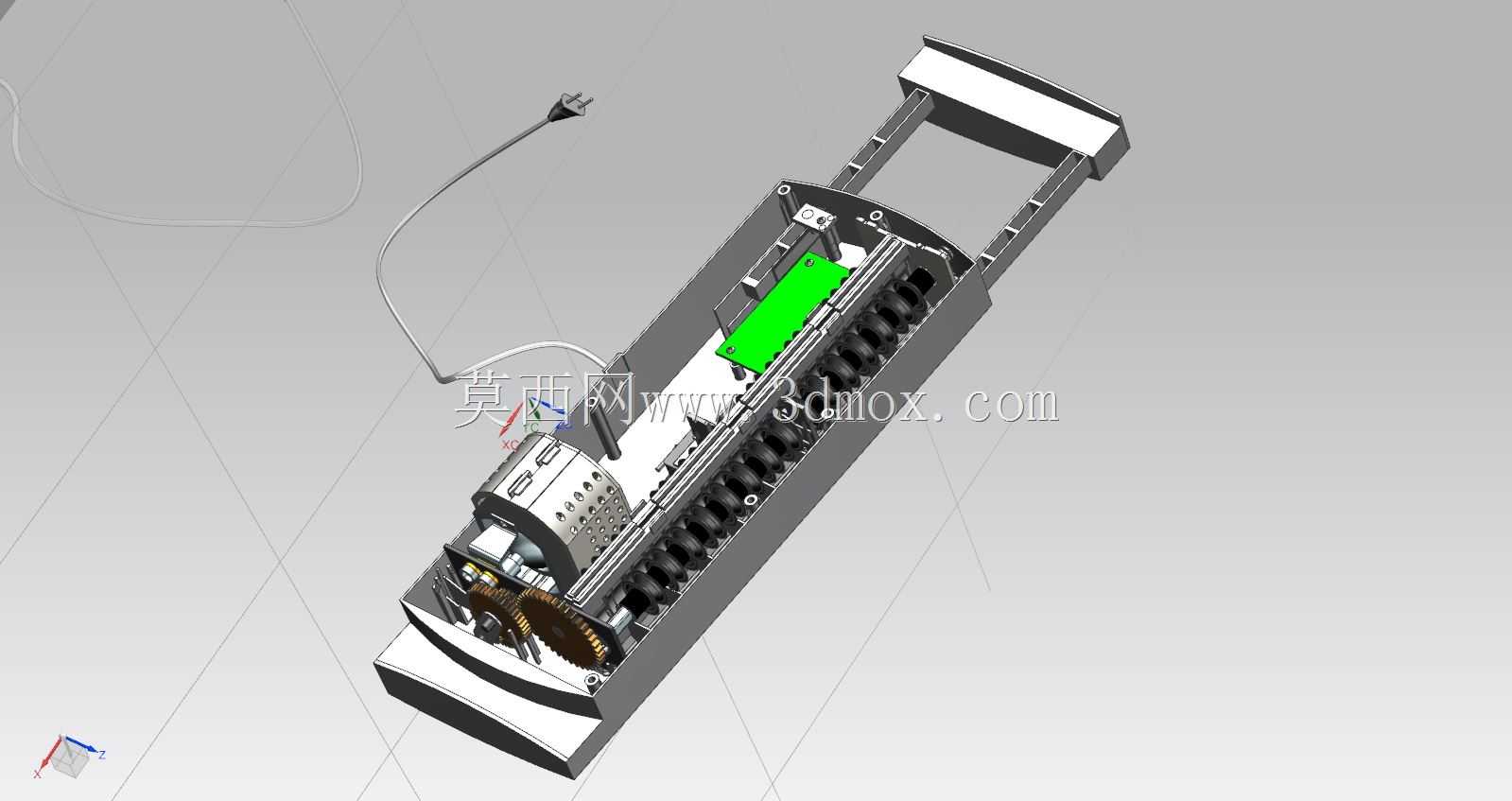

　　日常办公场景中，涉密纸质文档的销毁需求始终存在，这款碎纸设备的结构设计完全围绕连续碎纸作业的实际工况展开，从核心碎纸刀具的排布到传动链路的布局，都贴合桌面级办公设备的使用逻辑。设备整体采用卧式长条形壳体布局，适配常规办公桌下方的闲置空间安装放置，壳体采用薄钣金折弯拼接结构，上部设置进纸导槽，下部预留纸屑收纳仓的安装空间，进纸口宽度适配A4幅面纸张的送入尺寸，无需额外折叠即可单次送入多页标准办公用纸。核心碎纸组件采用成对平行布置的滚刀结构，滚刀轴上交错排布多组硬质合金碎纸刀齿，两轴刀齿相互啮合，纸张送入时通过刀齿的相对剪切将纸张切割为细条状碎屑，刀齿的啮合间隙控制在0.1mm以内，避免出现未被切断的连纸情况，

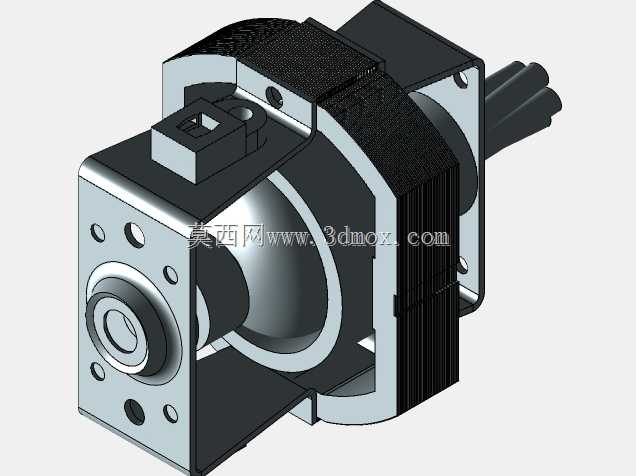

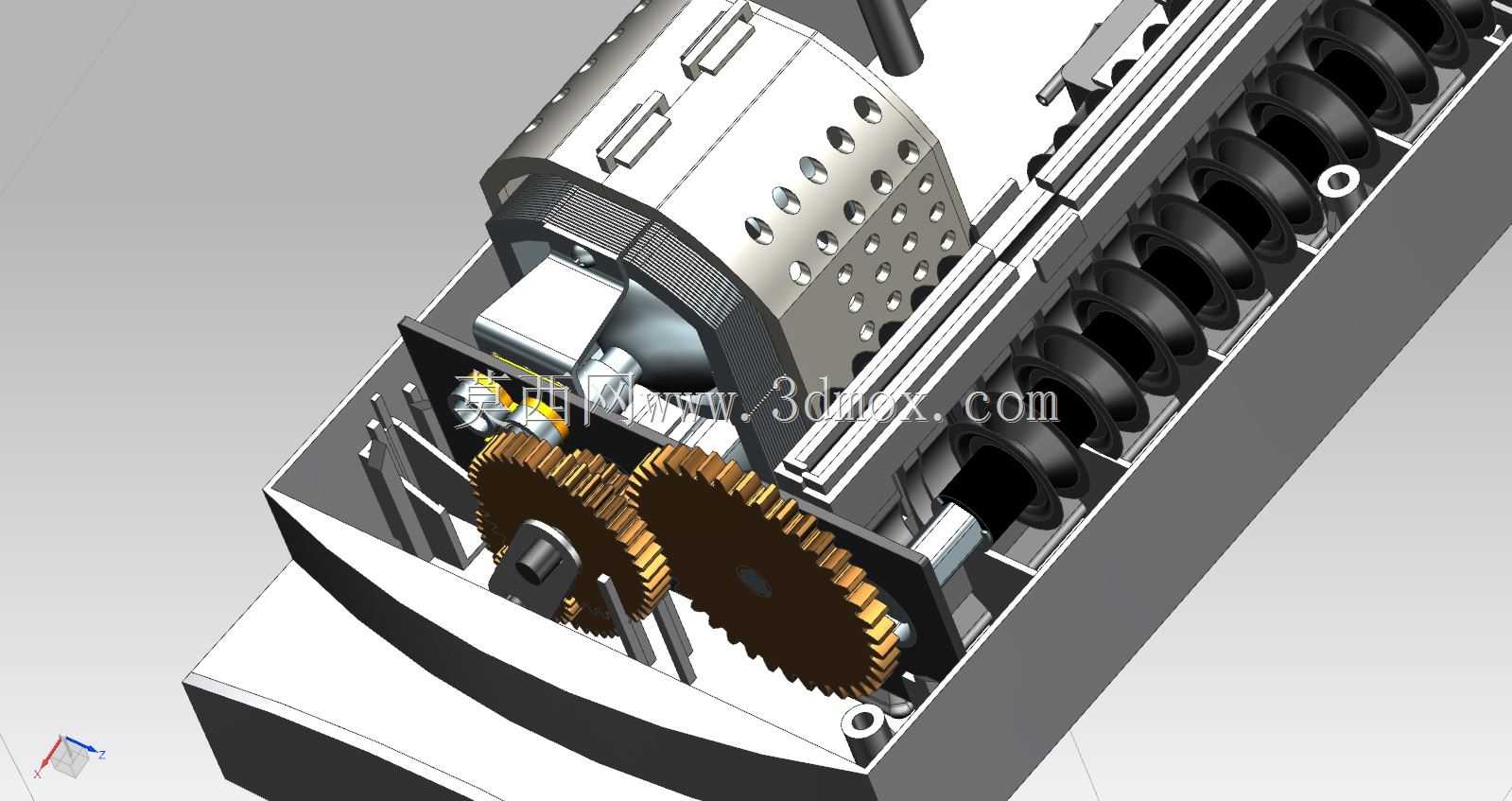

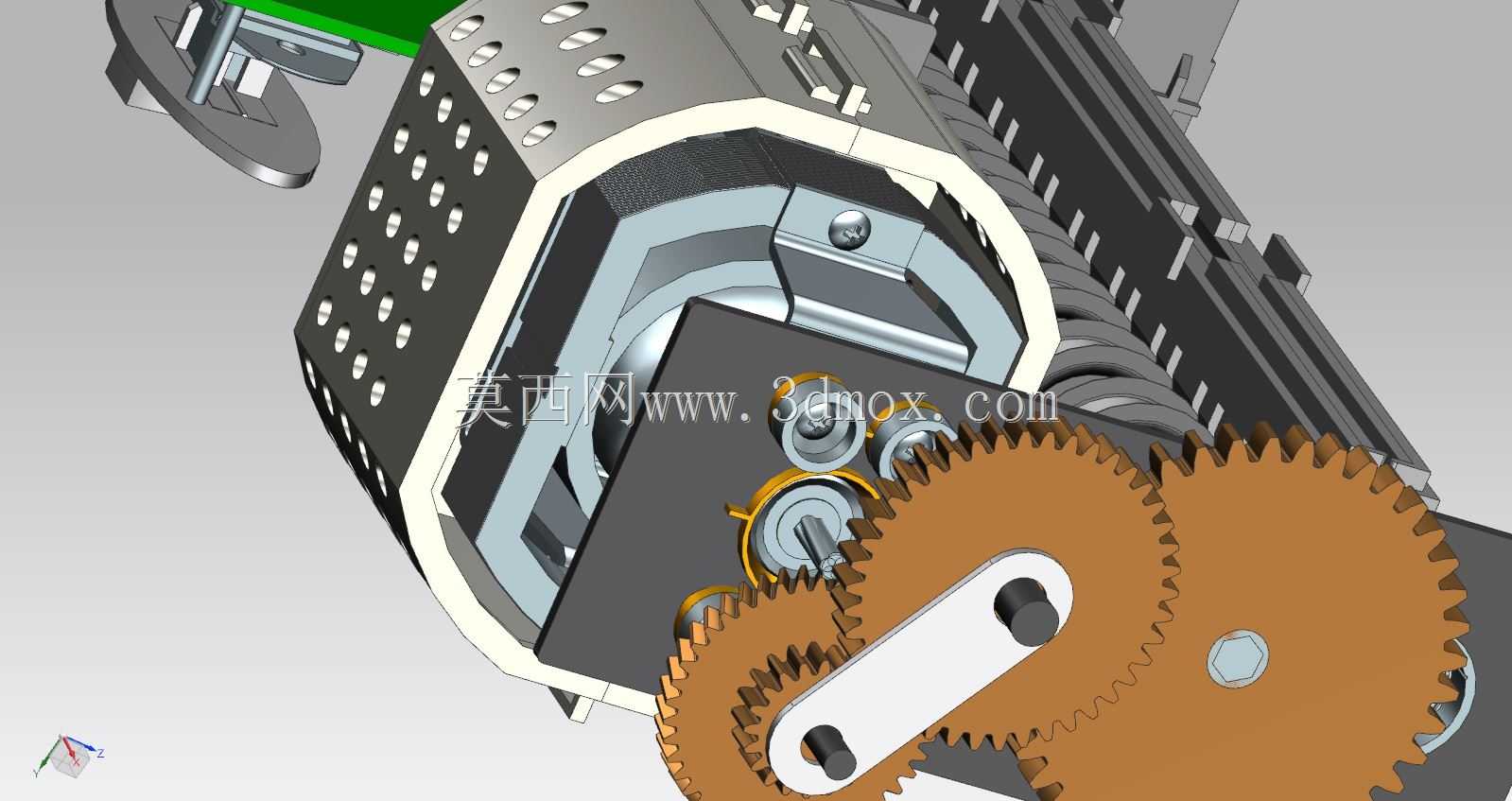

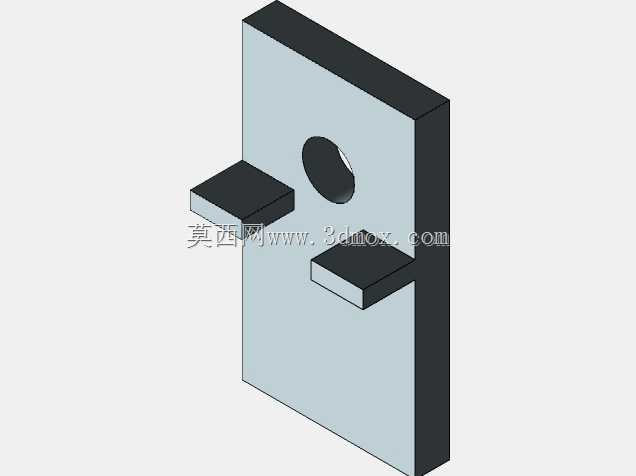

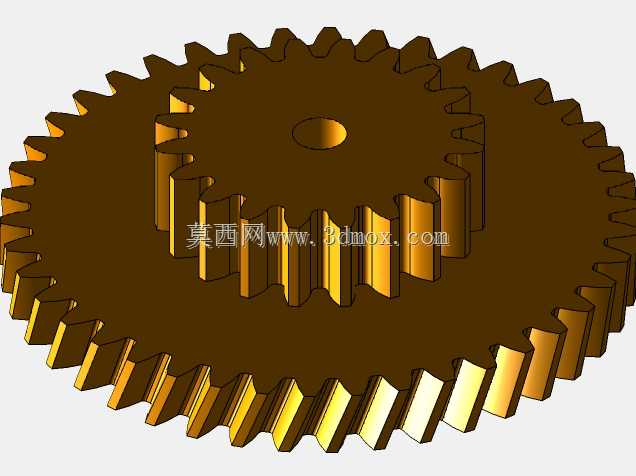

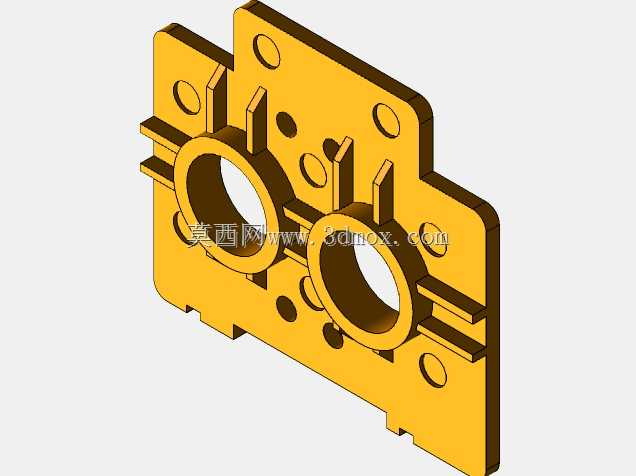

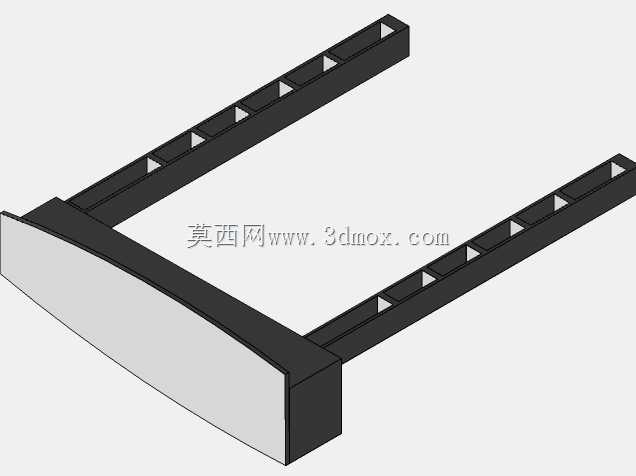

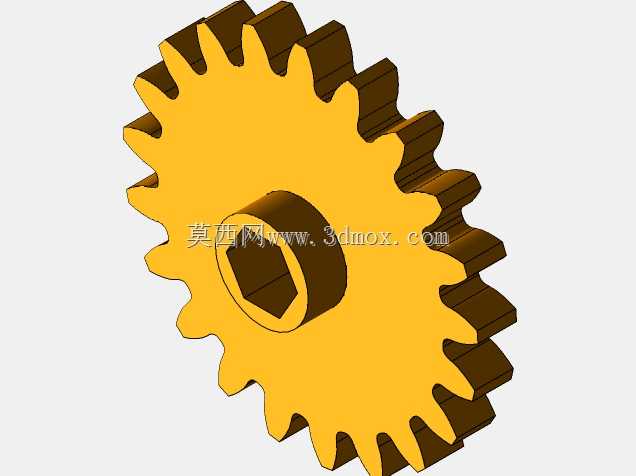

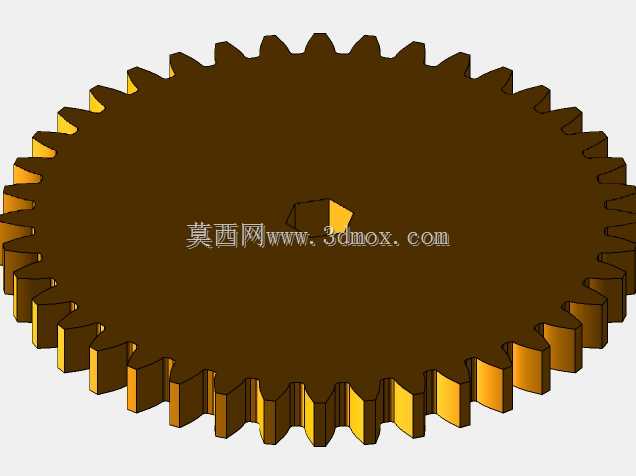

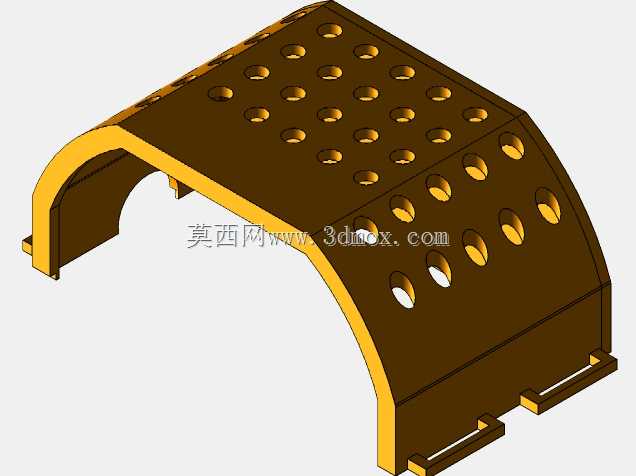

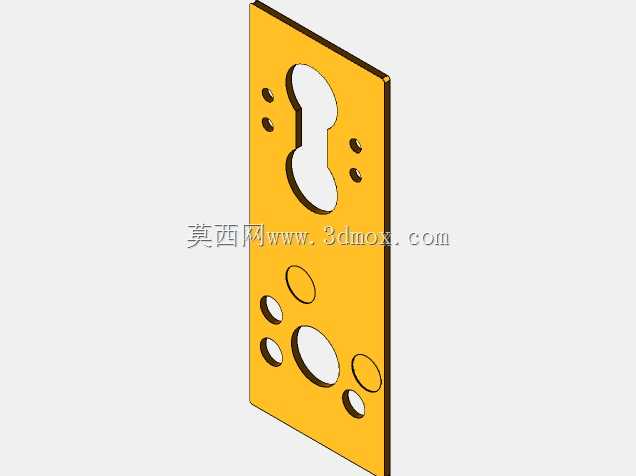

　　保障碎纸后的文档无法被拼接复原。传动链路采用齿轮减速结构，电机输出端通过小模数齿轮组将动力传递至两根滚刀轴，齿轮组的传动比匹配电机额定转速，让滚刀保持稳定的低转速大扭矩输出，即使遇到带订书钉的纸张也能顺利切断，不会出现卡滞停转的情况。设备尾部预留电源线走线空间，电源线从壳体尾部的出线孔引出，长度适配常规办公位墙面插座的距离，无需额外搭配延长线即可使用。内部电控模块布置在滚刀组件侧方的独立安装仓内，与碎纸作业区域通过钣金隔板分隔，避免纸屑飘入电控区域造成电路短路，隔板上预留散热通孔，保障长时间连续作业时电控元件的热量能够及时散出。纸屑收纳仓采用抽拉式结构，与壳体下部的导轨配合，装满碎屑后可直接抽出倾倒，

　　收纳仓的容积适配单次满负荷碎纸的纸屑产出量，减少日常使用中倾倒碎屑的频次。建模过程中对螺纹等不影响整体结构装配的小特征做了简化处理，重点还原核心传动、碎纸、壳体的装配关系，可直接用于办公设备结构教学、碎纸机改型设计的参考原型，设计人员可在此基础上调整刀齿密度、进纸口宽度、壳体尺寸，适配不同碎纸量级的使用需求，比如调整滚刀长度可适配A3幅面纸张的碎纸需求，增大电机功率与齿轮模数可提升设备的连续碎纸时长，满足高强度办公场景的销毁需求。
