适配标准仪器的环形水瓶固定支架结构

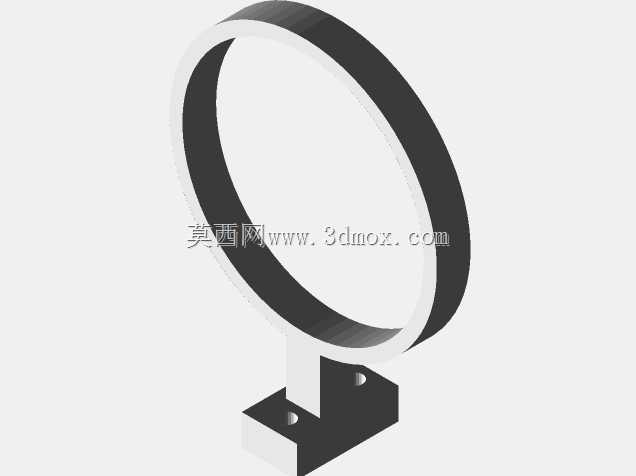

　　这款环形固定支架主要面向非人灵长类实验研究场景的重力操作奖励系统配套使用，核心作用是在实验装置框架上稳定固定水瓶及配套瓶盖组件，避免实验过程中容器移位、脱落影响奖励递送流程。设计之初就瞄准了标准Crist仪器瓶的适配需求，环形抱持结构的内径完全匹配该型号水瓶的瓶身外径，安装时瓶身可直接卡入环内，依靠环体与瓶身的静摩擦力实现周向固定，无需额外绑带或紧固件即可完成瓶体的快速装拆，方便实验人员定期补充水瓶内的液体、更换清洁容器。

　　支架底部采用带双安装孔的方块式安装座，安装孔位完全适配1英寸80/20挤压铝框架的槽道间距，可直接通过T型螺栓将整个支架固定在铝型材框架的任意位置，也可根据实验布局需求安装在配套的平板或导轨上，安装位置调整灵活，不需要对现有实验框架做额外打孔改造。除了水瓶固定的主体结构外，支架还预留了长螺线管支架的安装接口，可在同一安装座上同步固定液体螺线管，实现水瓶出液端与螺线管的精准对位，减少管路弯折、漏液的概率，让液体奖励的递送路径更短、响应更及时。

　　从结构设计细节来看，环形抱持部分采用等宽环体结构，环体厚度经过受力校核，在装满500ml常温水的状态下不会出现形变松脱，环体内壁做了微小的倒角处理，既可以避免装拆瓶身时刮擦瓶壁产生塑料碎屑污染实验环境，也能引导瓶身快速对准卡入，降低实验人员的操作难度。底部安装座与环形抱持部分通过竖直连接筋过渡，连接筋的截面尺寸经过优化，在保证整体结构刚性的前提下尽可能减少材料占用，同时让支架整体重心落在安装座的中心区域，避免长期使用后出现连接部位歪斜的问题。安装座上的两个沉头孔可将螺栓头完全埋入座体内部，不会突出表面刮擦实验设备或操作人员，整体结构没有尖锐棱角，符合实验设备的安全设计要求。

　　实际使用场景中，这类支架可多组并排安装在同一铝框架上，配合不同的管路布局实现多实验位的液体奖励供给，也可根据实验动物的体型、操作高度调整支架的安装高度，适配不同规格的实验笼具布局。由于采用了模块化的安装设计，当实验方案调整需要更换容器规格时，仅需更换对应内径的环形抱持部分即可，底部安装座可通用，大幅降低了实验装置的改造成本与调整周期。
