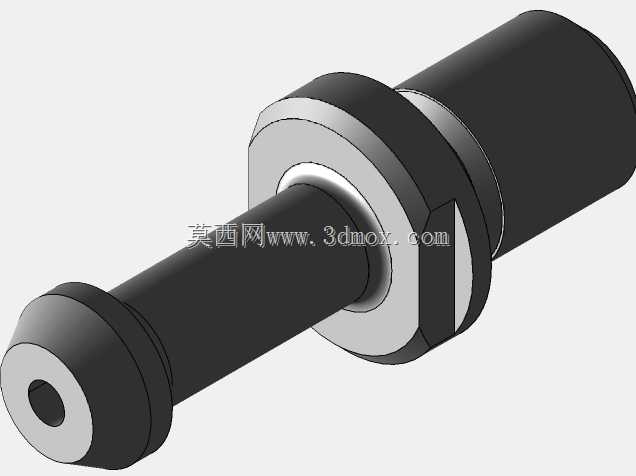

CAT40型45度拉钉带冷却通孔结构

　　在数控铣床的日常加工场景中，主轴与刀具的连接可靠性直接决定了切削过程的稳定性，这款适配CAT40刀柄的45度固定拉螺柱，就是承担主轴拉爪与刀柄拉紧定位的核心连接件。不同于普通拉钉结构，该零件沿轴向设计了贯通的冷却液通道，可直接将高压冷却介质从主轴内部输送至刀具切削区域，在高速铣削钢件、高温合金等难加工材料时，能精准冲除切削刃处的积屑，同时带走切削产生的局部高温，延长刀具使用寿命，避免因冷却不到位导致的工件烧伤问题。

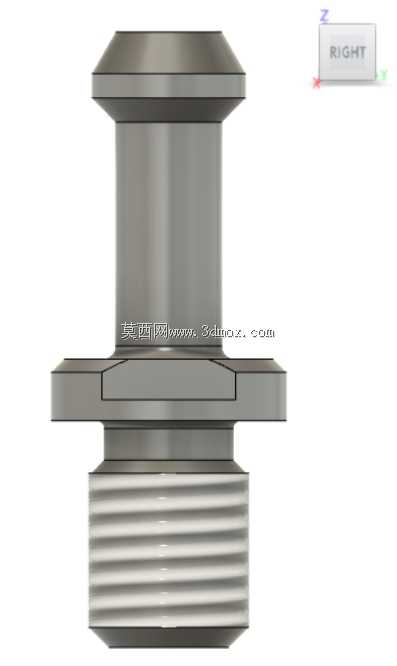

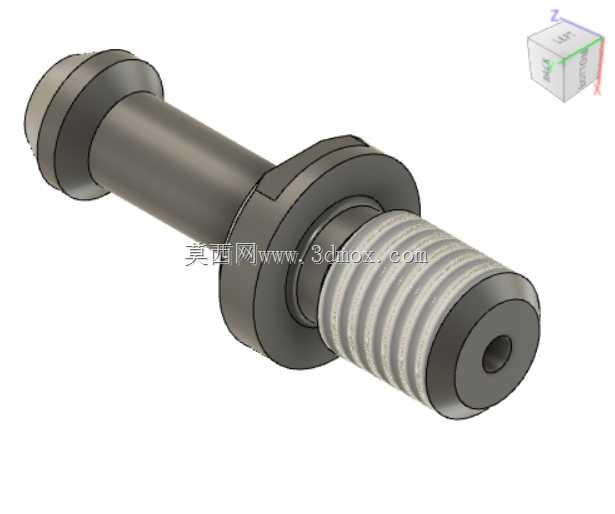

　　从结构设计来看，该拉螺柱的45度锁紧锥面与CAT40标准主轴拉爪的贴合角度完全匹配，锥面的粗糙度与形位公差控制直接影响拉紧后的重复定位精度，设计时需保证锥面与尾部螺纹的同轴度误差控制在0.01mm以内，避免高速旋转时出现刀柄偏摆，影响加工面的形位精度。尾部采用5/8-11标准英制螺纹，可适配市面绝大多数CAT40规格的数控铣刀柄，螺纹段长度经过严格核算，既保证旋入刀柄后的连接强度，又不会因旋入过深顶坏刀柄内部的密封结构。

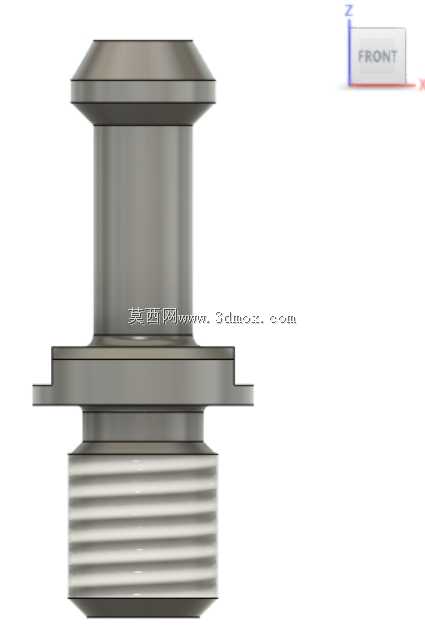

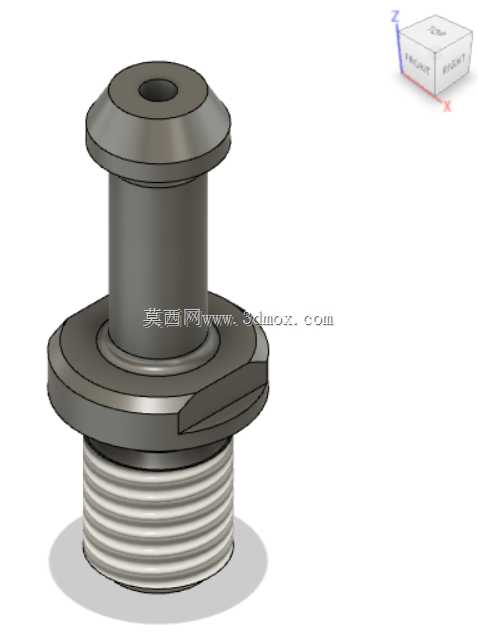

　　零件中部的法兰凸台是安装限位的关键结构，凸台端面与刀柄端面的贴合面需做平面度处理，拉紧后可实现端面与锥面的双重定位，提升整体连接刚性。靠近拉爪啮合端的环形槽结构，可在拉爪拉紧时提供足够的卡合空间，避免拉爪与螺柱本体发生运动干涉。轴向的冷却液通孔直径经过流量校核，可满足8MPa高压冷却系统的通流需求，孔口处做了倒角处理，减少冷却液流动时的阻力损失，同时避免安装时孔口锐边刮伤主轴内部的冷却密封圈。

　　在实际安装使用中，该拉螺柱需配合专用扭矩扳手按照规定扭矩旋入刀柄尾部，旋紧前需在螺纹表面涂抹少量防卡剂，避免长期在切削振动环境下出现螺纹咬合，后续更换刀柄时无法拆卸的问题。其整体外形尺寸完全符合CAT40刀柄的配套安装边界，无需对现有刀柄、主轴结构做任何改造即可直接替换使用，适配Amtek、Collis、Parlek等多个品牌的同规格40类刀架，在立式加工中心、数控镗铣床等设备上均可通用，能有效解决普通拉钉无法通切削液、高速加工冷却不足的痛点。
