二十三齿六十号滚子链传动链轮

　　链轮作为链传动系统中的核心啮合元件，在各类工业输送线、农机传动机构、包装生产线以及中小型动力传递装置中承担着将旋转扭矩与链条直线运动相互转换的作用。这款二十三齿的六十号滚子链链轮，齿形轮廓按照标准滚子链节距与滚子外径进行包络拟合，轮齿两侧的啮合弧面经过精确修形，能够在链条进入与退出啮合区间时平稳过渡，减少链节铰接处的冲击载荷与多边形效应带来的速度波动。

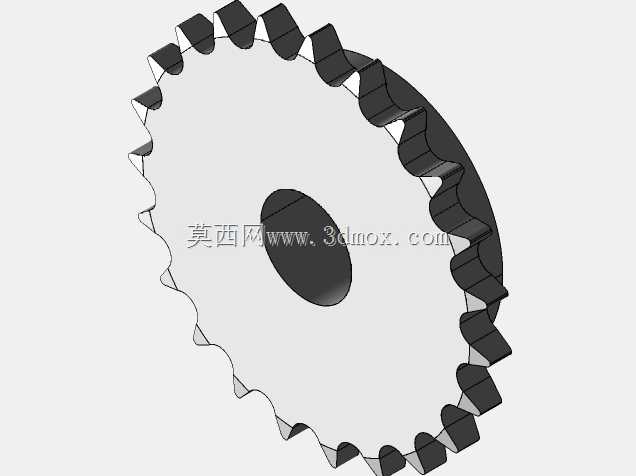

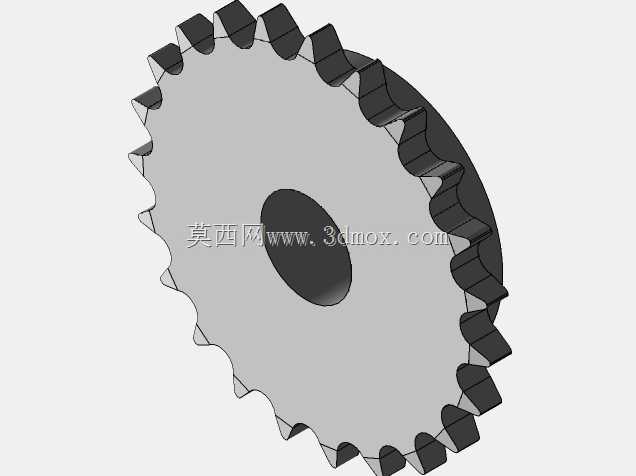

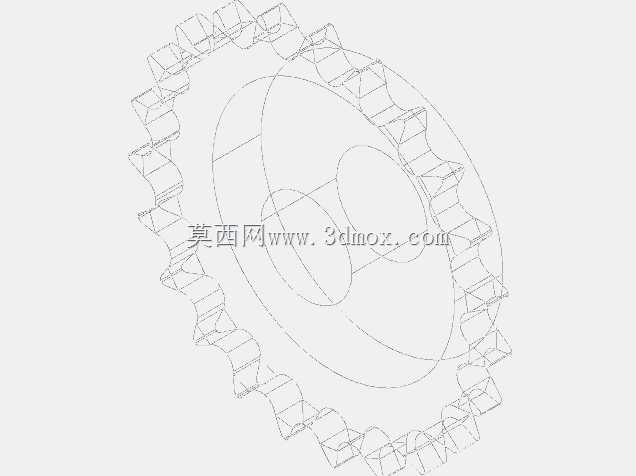

　　从结构布局来看，链轮整体采用盘式实体构型，轮缘均匀分布二十三个成型轮齿，齿根圆弧与滚子外圆匹配贴合，保证受力接触面积充足，避免局部应力集中造成齿面过早磨损。中部设置贯通轴孔，基准孔径取一点五英寸，孔壁作为安装定心基准，与传动轴形成过渡配合，确保回转时的同轴度要求。实际装机时可根据轴端联接形式在孔壁加工平键键槽，通过键侧传递额定扭矩；也可在轮毂端面增设定位螺钉孔，依靠紧定螺钉顶紧轴面实现轴向限位，防止链轮在运转过程中发生窜动。

　　设计过程中首先依据链号确定节距、滚子直径等基础啮合参数，再结合齿数计算分度圆直径、齿顶圆与齿根圆尺寸，齿廓采用三圆弧一直线的标准链轮齿形，保证链条在任意啮合位置都能顺利啮入与脱开。轮体厚度方向兼顾齿宽与链条内节内宽的间隙配合，既保证链条滚子完全落座于齿槽，又留有适当侧向余量补偿安装时的少量不对中。盘体中部去除多余材料的区域在保证刚性的前提下控制整体重量，轮毂部分的厚度足以承受轴孔配合的挤压应力，避免长期承载后孔形失圆。

　　现场使用层面，这类链轮常成对布置在主动端与从动端，中心距按照链条节数整数倍选配，张紧侧保持合理垂度以缓冲冲击。安装时需保证两链轮端面共面，齿宽中心平面偏移量控制在允许范围内，否则会引发链条偏磨、侧边爬齿等故障。齿面在啮合过程中与滚子持续滚动摩擦，选材与热处理可围绕表面硬度提升展开，强化齿廓耐磨性能；轴孔与键槽的加工精度直接决定动平衡表现，较高转速工况下还可对盘体进行去重平衡处理。整体结构简洁紧凑，适配空间受限的传动箱体或开放式输送机架，为动力传递提供可靠的啮合支撑。
