齿轮齿条直线传动啮合机构

　　这套齿轮齿条传动副在自动化产线、直线进给模组、升降机构以及角度调节装置中十分常见，核心作用是把小齿轮的旋转运动转换成齿条的直线往复运动，或者反过来由齿条推动齿轮输出扭矩。实际选型时，工程师最先关注的是啮合侧隙、齿面接触强度以及安装基准的平行度，因为这三项直接决定重复定位精度和运行噪声。

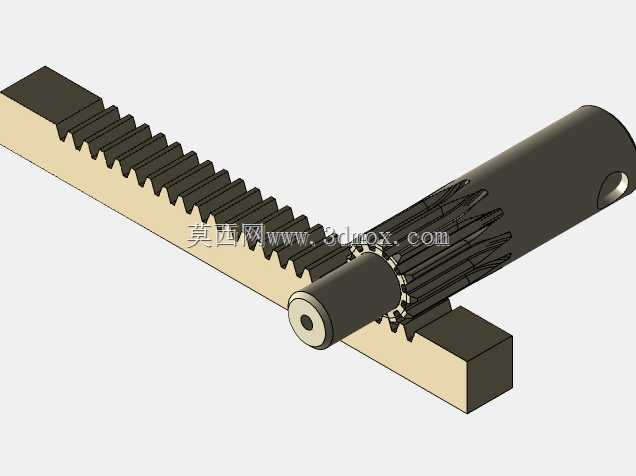

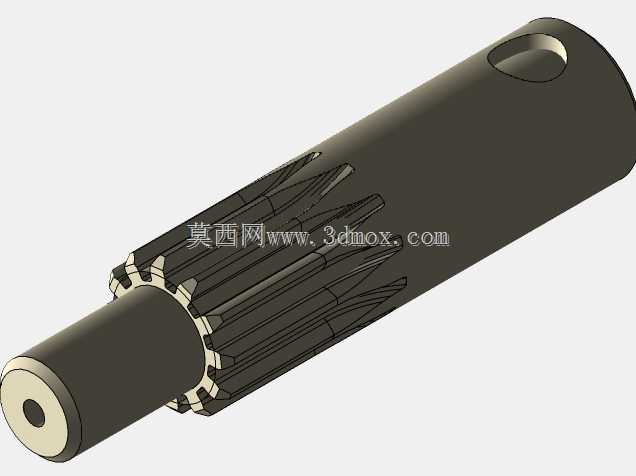

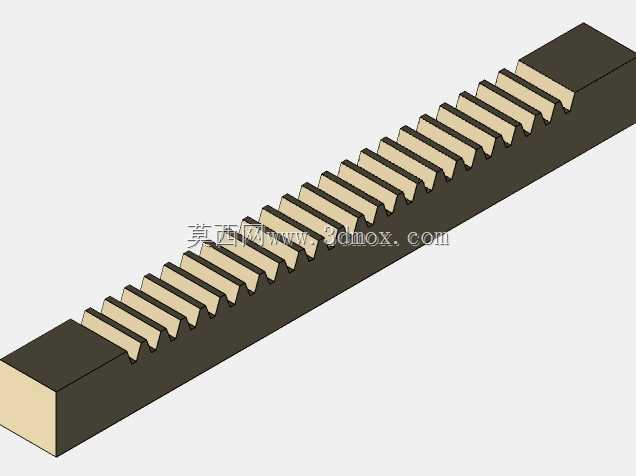

　　从结构上看，齿条采用直齿排布，齿形沿长条本体连续加工，两端预留了安装贴合面，便于用螺钉固定在设备基座或滑台侧面。小齿轮为圆柱直齿结构，与齿条模数一致，齿宽略小于齿条有效啮合宽度，保证在装配公差范围内齿面能够全宽接触。齿轮轴端设计了同轴轴颈，可装入轴承座或支撑孔中，轴端中心孔既方便加工找正，也为后续加装联轴器、手轮或驱动电机留出接口。

　　设计思路上，直齿方案加工成本低、装配直观，适合中低速、中等载荷的直线驱动场景。齿条本体承担导向与传力双重功能，底面和侧面作为安装基准，需要在建模时保持较高的平面度与垂直度；齿轮部分则通过轴肩定位，限制轴向窜动，使啮合点始终落在齿条齿宽范围内。为避免运行中齿顶与齿根发生干涉，齿顶圆、齿根圆以及齿条齿顶间隙都按标准模数关系约束，三维装配中可以清晰检查无卡滞、无穿透。

　　安装边界方面，齿条长度决定有效行程，布置时要让齿轮在全行程内保持啮合，两端留出越程和限位空间；齿轮中心高相对齿条节线必须准确，中心距过大会造成侧隙增大、冲击明显，过小则会引起齿面挤压、转动阻力上升。支撑结构需要保证齿轮轴线与齿条齿向垂直、与安装基面平行，否则会出现偏载、局部磨损和异响。

　　在三维建模过程中，齿廓、齿距、轴颈和安装块之间的配合关系都被完整表达，可用于干涉检查、运动仿真和加工件出图。对设备开发人员来说，这类机构既能用于手动调节工位，也能配合电机、减速器构成数控进给轴；在工装夹具、升降平台、开门机构和推送装置中，都能凭借传动比稳定、承载直接、行程扩展方便的特点完成直线动力传递。
