带安装底座的方形承料容器结构设计

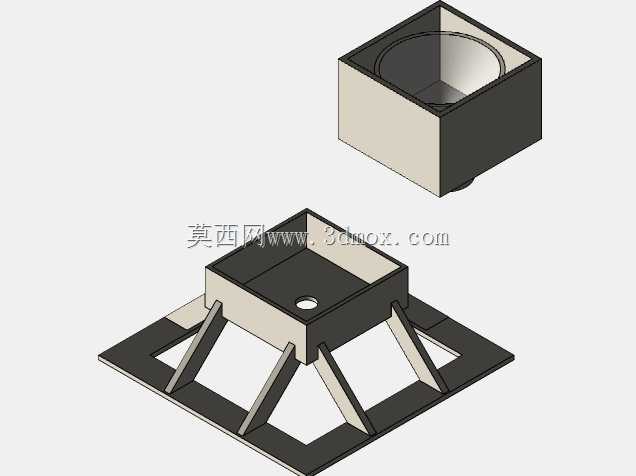

　　该结构主要应用于小型自动化生产线的物料暂存与定点下料环节，常见于小颗粒物料、小型五金件的分拣、排料工位，可直接对接下方的送料轨道或者振动排料机构，作为上游物料的缓存单元使用。整体结构分为上部储料腔体与下部安装支撑两部分，上部腔体采用方形直壁设计，内壁做光滑过渡处理，底部开设圆形下料口，可根据实际输送物料的尺寸调整开口直径，避免物料卡滞；腔体侧壁厚度均匀，在保证结构强度的同时控制整体重量，不会对下方安装面造成过大负载。下部支撑结构采用方形安装底板配合三角加强筋的设计，四根斜向加强筋分别连接腔体底部四角与安装底板的四个边，形成稳定的三角支撑结构，可承受腔体满载物料时的垂直载荷，同时抵消物料下落过程中产生的侧向冲击力，

　　避免长期使用后支撑结构出现形变。安装底板上预留了对应的安装孔位，可通过螺栓直接固定在设备机架的安装平面上，安装边界适配常规小型自动化设备的机架型材间距，不需要额外做转接板即可完成装配。设计过程中优先考虑了物料流动的顺畅性，腔体底部与下料口的衔接处做了圆弧过渡，没有直角死角，避免细小物料残存在腔体角落造成积料；支撑筋的排布避开了下料口的正下方区域，不会干涉物料的下落路径，同时也预留了足够的空间安装后续的下料控制闸门或者送料接头。整体结构的外形尺寸适配小型桌面级自动化设备的安装空间，不会占用过多的工位面积，腔体的容积可根据实际产线的物料缓存需求调整直壁段的高度，不需要改动下部支撑结构即可完成扩容，具备较好的结构通用性。在实际装配过程中，

　　该结构可单独作为储料单元使用，也可多个并排组合，应用于多物料混合分拣的工位，每个腔体对应一种物料，通过下方的独立下料机构控制出料，整体结构的零件数量少，没有复杂的曲面特征，加工难度低，采用常规的板材焊接或者3D打印均可快速制作出实物，适配不同场景的快速打样与小批量生产需求。结构的受力点经过优化，加强筋的厚度与腔体壁厚保持一致，避免因壁厚差异导致的应力集中问题，长期满载使用也不会出现焊缝开裂或者结构变形的情况，安装底板的平面度要求控制在合理范围内，保证安装后腔体的垂直度，避免物料因腔体倾斜出现单侧积料的问题。
