小型舵机伺服执行机构三维结构

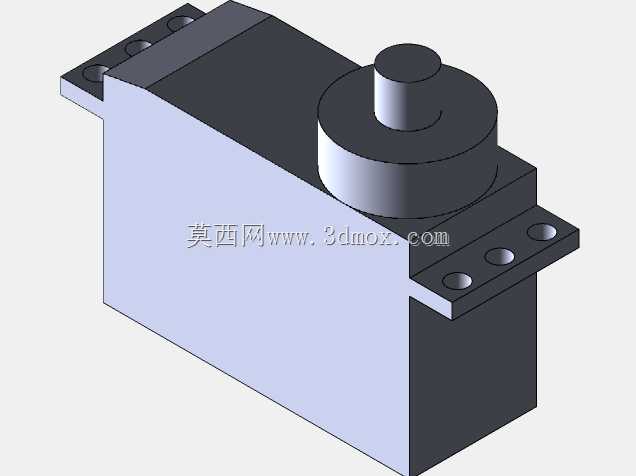

　　这类伺服执行机构常被用于小型自动化装置的角度输出环节，在航模舵面控制、小型机械臂关节驱动、智能门锁锁舌传动、桌面级自动化设备的工位切换动作中都有广泛应用，核心作用是接收控制信号后输出指定角度的扭矩，带动负载完成精准的角度偏转动作。从结构设计来看，该模型还原了常规小型舵机的典型布局，主体采用矩形盒式壳体，两侧延伸出带安装孔的固定耳片，耳片上的通孔为标准安装定位孔，可直接通过螺丝将整个机构固定在安装基座上，安装耳的位置与壳体主体的相对尺寸经过匹配，安装后不会与顶部输出轴的转动范围产生干涉。顶部的圆柱形输出轴为动力输出端，轴体与壳体内部的减速组输出端连接，输出轴的台阶结构可用于配套安装舵盘，带动外接负载转动。

　　设计过程中优先考虑了安装的通用性，壳体的长宽高尺寸适配常规小型舵机的安装边界，两侧耳片的孔距符合行业通用的安装规格，可直接替换同规格的现有舵机产品，无需额外修改安装基座的孔位。壳体的分体式结构设计也还原了实际产品的装配逻辑，上下壳体通过卡扣或者螺丝组合，内部预留了容纳直流电机、减速齿轮组、控制电路板的空间，输出轴位置的凸台结构既可以提升轴系的支撑强度，也能阻挡外部灰尘进入壳体内部，提升机构在多尘环境下的运行可靠性。在实际选型应用中，这类伺服机构的输出扭矩、转动角度范围是核心选型参数，该模型的结构尺寸可直接用于设备的装配干涉检查，在整机设计阶段导入装配体后，可验证安装空间是否充足，输出轴带动负载转动时是否会与周边结构产生碰撞，

　　也可基于该结构进行二次改型，比如调整安装耳的位置、修改输出轴的连接形式，适配特殊的安装场景。模型的外形细节还原了实际产品的倒角、凸台等工艺特征，壳体边缘的小倒角既可以避免安装时划伤操作人员，也符合注塑壳体的脱模工艺要求，不会出现尖锐的边角结构。
