全控机器人远程有线摄像摇臂结构设计

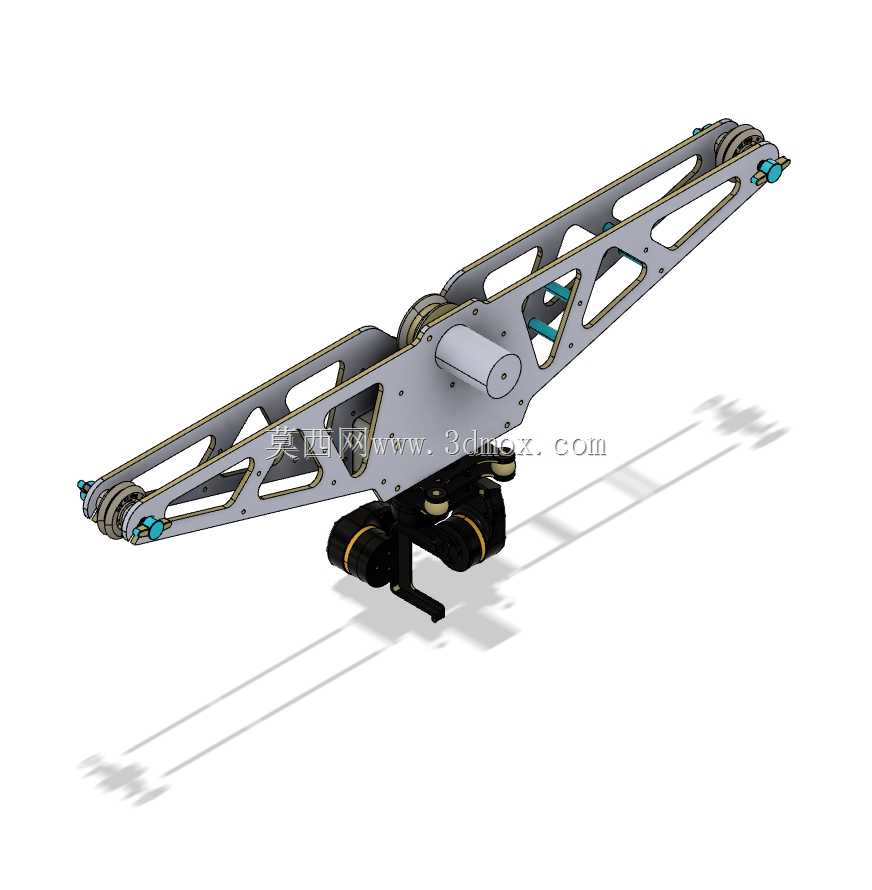

　　这款摇臂式有线摄像设备，主要适配工业厂区巡检、高危作业区域远程观测、固定点位大范围场景监控这类场景，区别于普通民用手持摄像设备，它的结构设计完全围绕长行程、高稳定性的观测需求展开。从结构布局来看，主体采用镂空桁架式臂身设计，臂身主梁通过多组三角形镂空减重孔在保证结构刚性的前提下，尽可能降低整体自重，避免臂身过长带来的前端下垂形变，臂身内部预留了走线槽位，可将供电、信号传输线缆完全内置，避免外露线缆在臂身俯仰转动过程中出现剐蹭、缠绕问题。臂身根部设置了回转支撑轴座，轴座与底部云台基座通过铰接结构连接，可实现水平方向360度回转、垂直方向-15度到60度的俯仰调节，调节阻尼可通过轴座侧边的锁紧螺母进行微调，

　　保证不同仰角下臂身都能稳定锁止，不会出现溜位问题。臂身最前端预留了标准摄像设备安装接口，可适配不同规格的可见光摄像模组，接口处设置了微调滑台，可对摄像设备的前后重心位置进行调整，平衡臂身前后端的重量配比，降低根部驱动结构的负载。底部云台基座集成了双轴驱动组件，下方设置了L型安装支脚，支脚预留了四个标准安装孔位，可直接固定在巡检机器人顶部平台、固定监控塔架或者移动作业设备的安装面上，安装面的平面度要求不低于0.2mm，避免安装后臂身出现初始倾斜。臂身的各段连接位置都采用了定位销加螺栓的紧固方式，既方便拆解运输，也能保证多次拆装后结构的重复定位精度，臂身表面采用阳极氧化处理，可适应户外潮湿、多粉尘的作业环境，不会轻易出现锈蚀掉漆问题。

　　在实际作业过程中，这款设备可通过有线信号传输实现远程操控，相比无线传输的摄像设备，信号延迟更低、抗干扰能力更强，适合在电磁环境复杂的工业厂区内使用，臂身的伸展长度可覆盖安装点位前方1.5米到6米的观测范围，无需额外增设多个监控点位，就能完成大跨度区域的画面采集，底部的驱动组件可支持连续往复转动，配合前端摄像设备的变焦功能，可清晰捕捉到观测区域内的设备仪表读数、人员作业状态、安全隐患点等细节内容。设计过程中针对臂身的受力情况做了有限元校核，在前端挂载额定重量的摄像模组时，臂身最前端的最大形变量控制在0.8mm以内，不会因为臂身形变导致画面出现抖动模糊问题，铰接位置的轴套采用自润滑铜套材质，长期转动无需频繁加注润滑脂，降低了后期维护的工作量。
