基于Wemos的通用WLED控制屏蔽板结构设计

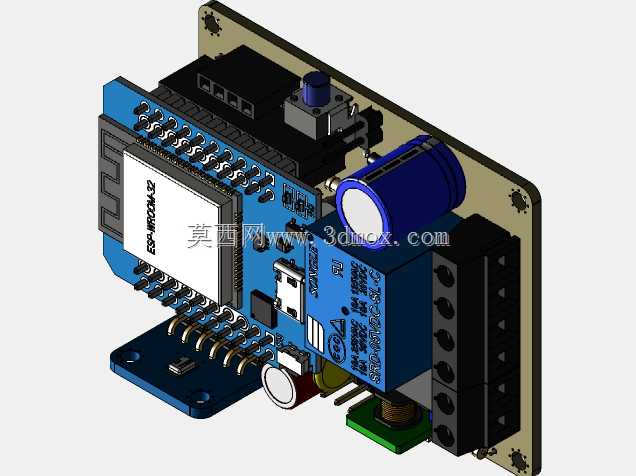

　　这款WLED控制屏蔽板主要面向小型LED灯光控制场景，可适配桌面氛围灯、展柜照明调光、小型灯带集群控制等常见应用，作为Wemos核心控制板的扩展载板，它直接叠装在主控板上方，无需额外飞线即可完成所有外设的电气连接，大幅降低现场接线的出错概率。设计时优先考虑了安装兼容性，板载固定孔位匹配通用弱电安装支架的孔距，既可以通过铜柱固定在设备壳体内部的安装位，也能借助底部预留的插针空间直接插装在对应底座上，整体外轮廓尺寸控制在常规小型控制模块的适配范围内，不会占用过多设备内部的排布空间，边缘做了圆角处理避免装配时划伤线材或操作人员手部。板上集成了继电器输出回路，可直接对接低压LED灯带的供电通断控制，无需额外外接驱动模块，

　　同时预留了调压电容的安装位，能够滤除供电端的纹波干扰，避免灯光出现频闪问题；侧边预留的接线端子采用大间距插拔式设计，方便现场快速接线与后期维护，端子旁预留了清晰的丝印标识，接线时无需对照图纸即可快速区分供电、信号、输出回路。设计过程中特意将高频元件与功率元件做了分区排布，主控插装区位于板卡一侧，继电器、电容等功率元件布置在另一侧，避免功率回路的电磁干扰影响主控的通讯稳定性，板卡边缘预留了通讯天线的避让空间，不会遮挡Wemos板载WiFi模块的信号传输路径。考虑到不同使用场景的散热需求，功率元件下方的PCB区域做了铺铜处理，可借助铜箔将工作热量快速分散到整板，避免局部热量堆积导致元件寿命缩短；板载的电位器安装位做了限位结构，

　　装配时无需额外调整角度即可对准面板开孔，方便后期外露调节亮度或切换灯光模式。整个板卡的结构设计兼顾了叠装兼容性与现场安装便利性，所有元件的高度都做了统一管控，叠装后整体高度不会超过常规弱电壳体的内部净空，可直接放入标准的小型塑料控制壳内使用，适配多数小型LED灯光控制项目的安装需求。
